Замена балки ваз 2106

Замена балки ваз 2106



скачать фото на мобильник

Содержание:-
Руководство по эксплуатации, техническому
обслуживанию и ремонту автомобиля ВАЗ 2106

Замена поперечины передней подвески на автомобиле ВАЗ 2106

ПРИМЕЧАНИЕ
На поперечине 1 подвески закреплены две подушки 2 передних опор двигателя.

Для замены на автомобиле ваз 2106 поперечины передней подвески вам потребуются: ключи «на 13», «на 17», «на 19», «на 22», молоток, отвертка, удлинители.
1. Снимите с автомобиля ваз 2106 левый и правый узлы подвески (см. «Снятие и установка узлов передней подвески») или только нижние рычаги (см. «Снятие и установка нижнего рычага передней подвески») в сборе с сайлентблоками, осями и шаровыми шарнирами.

2. Сверху в подкапотном пространстве снимите воздушный фильтр 1 (см. «Снятие и установка воздушного фильтра»), накройте карбюратор чистой тряпкой, установите траверсу 2 на отбортовки передних крыльев.

3. В отверстие траверсы установите длинный болт (шпильку) со скобой.

6. Через отверстия в поперечине торцовой головкой с удлинителем отверните гайки крепления подушек опор двигателя к поперечине (по одной с каждой стороны), снимите пружинные шайбы.

7. Установите под поперечину опоры (стол, верстак и т.п.), опустите на них автомобиль ваз 2106 так, чтобы поперечина лишь коснулась опор.

ПРЕДУПРЕЖДЕНИЕ
Соблюдайте осторожность — не уроните автомобиль ваз 2106 с подъемника.

8. Выверните с каждой стороны по одному горизонтальному болту крепления поперечины к лонжеронам.

ПОЛЕЗНЫЙ СОВЕТ
Воспользовавшись тем, что поперечина передней подвески снята, оцените состояние подушек опор двигателя. При наличии механических повреждений резинового массива или отрыва резины от арматуры, а также признаков старения резины замените опоры.

11. Установите новую поперечину передней подвески на опоры, по возможности точнее сориентировав ее под автомобилем ваз 2106.

ПРИМЕЧАНИЕ
Опуская автомобиль ваз 2106, убедитесь, что болты подушек вошли в отверстия поперечины. При необходимости поправьте положение поперечины на опорах.

12. Выполните пункты 7-10 в обратном порядке.

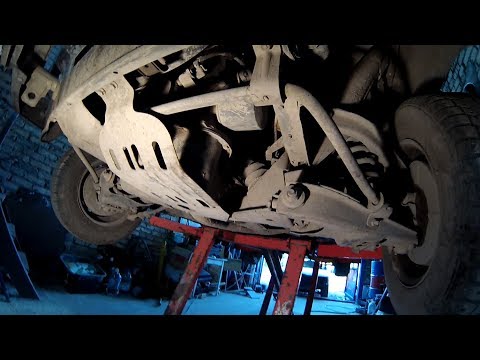

Передняя балка в автомобиле ВАЗ 2106

Передняя балка автомобиля ВАЗ 2106 расположена поперек моторного отсека, поэтому ее также называют поперечиной. Замена передней балки ВАЗ 2106 требуется при отсутствии возможности регулировки схода-развала передних колес из-за сильного искривления поперечины. Кроме того, поскольку на балке крепятся силовой агрегат машины и нижние рычаги передней подвески, ее следует заменить при обнаружении усталостных трещин любого размера, а также любых других механических повреждений.

Самостоятельная замена передней балки — трудоемкая процедура. Это объясняется необходимостью попутного демонтажа и последующей установки элементов передней подвески. Кроме того, во время проведения этой операции нужно подвешивать двигатель на талях или траверсе. Поэтому лучше менять балку вдвоем, при этом работы нужно выполнять на яме или надежном подъемнике.

Предварительные работы

Перед проведением основной операции нужно снять амортизаторы и пружины. Для этого нужно подготовить следующие инструменты:

  • гаечный ключ на 6;
  • 2 ключа на 13;
  • головку и ключ на 17;
  • головку и ключ на 19;
  • головку и ключ на 22;
  • удлинитель;
  • гидравлический домкрат;
  • балонник;
  • молоток;
  • стяжки для пружин;
  • монтажку.

Порядок выполнения работ.

  1. Сначала загоняем машину на яму, ставим на ручник, подставляем противооткатные упоры.
  2. Затем ослабляем верхнюю гайку, крепящую правый амортизатор (она расположена в подкапотном пространстве), при этом удерживаем шток от проворачивания ключом на 6.
  3. Откручиваем верхнюю гайку и снимаем ее вместе с двумя шайбами и верхней резинкой, запоминаем порядок расположения деталей.
  4. Затем откручиваем 2 гайки, крепящие амортизатор к нижнему рычагу снизу и вынимаем его (тянем вниз вместе с нижней резинкой штока).
  5. Повторив операции 2-4, снимаем левый амортизатор.
  6. Ослабляем болты, крепящие передние колеса, поднимаем перед машины домкратом и подставляем опоры или кирпичи под лонжероны и днище в том месте, где моторный отсек соединяется с салоном, откручиваем болты и снимаем передние колеса.
  7. Далее откручиваем на 1,5-2 оборота 2 гайки, крепящие правый нижний рычаг к оси. Это нужно для того, чтобы его можно было приподнять домкратом.
  8. Приподнимаем конец рычага домкратом и откручиваем гайки, крепящие кронштейн резинки стабилизатора, затем снимаем кронштейн и резинку со стабилизатора.
  9. Откручиваем на несколько оборотов (но не до конца) гайку, крепящую нижнюю шаровую к ушку поворотного кулачка, отпускаем на несколько миллиметров и убираем домкрат, а затем бьем по ушку молотком до тех пор, пока палец шарнира не вылезет из него вниз на несколько миллиметров (лучше, конечно, использовать съемник).
  10. Вновь ставим домкрат под конец рычага, откручиваем и убираем гайку шаровой, отпускаем рычаг еще немного вниз.
  11. При помощи монтажки переводим стабилизатор через верхнюю шпильку крепления его кронштейна, отпускаем рычаг и убираем домкрат.
  12. Максимально поднимаем верхний рычаг и, аккуратно поддев монтажкой пружину за нижний конец, вытаскиваем ее из посадочного места на нижнем рычаге.
  13. В конце вынимаем пружину вниз и таким же образом снимаем левую пружину.

Устанавливать детали нужно в обратной последовательности, при этом пружины лучше сжимать специальными стяжками.

Основные процедуры

Перед демонтажем передней балки ВАЗ 2106 необходимо снять нижние рычаги подвески. После выполнения предварительных работ для этого нужно всего лишь открутить по 2 гайки, крепящие оси рычагов к балке. При выполнении этой операции необходимо запомнить, сколько шайб находилось на болтах между поперечиной и каждой осью. При обратной установке рычагов нужно надеть шайбы в том же количестве и порядке. Передняя балка крепится к лонжеронам 3 болтами с каждой стороны.

Поскольку на нее опирается мотор, перед демонтажем детали следует убедиться в наличии на ГБЦ специальной проушины (рыма), за которую цепляют тали при снятии мотора вверх. Рым обычно расположен на ГБЦ, между тройником и карбюратором. Если проушина есть, то нужно снять воздушный фильтр, установить поперек моторного отсека траверсу или просто крепкую доску (толщиной 5 см) и подцепить к ней двигатель при помощи болта со скобой или крепкого металлического троса, затянутого до упора. Замена балки выполняется так.

  1. Сначала через специальные дыры снизу поперечины откручиваем гайки, крепящие подушки мотора к балке.
  2. После этого поперек ямы прямо под балкой устанавливаем широкие доски друг на друга (стопкой) таким образом, чтобы они были точно под деталью и она осталась на них после поднятия передка машины.
  3. Далее откручиваем и вынимаем горизонтальные болты крепления поперечины с обеих сторон, а затем и гайки вертикальных болтов.
  4. После этого поднимаем передок авто на 10-15 см, при этом балка должна остаться на досках.

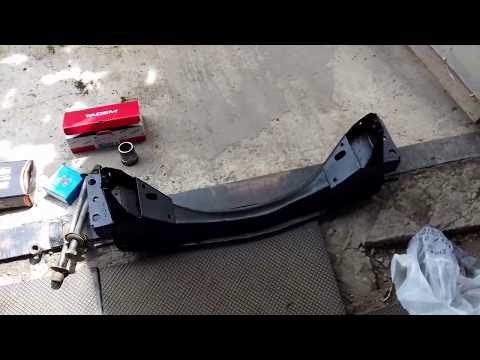

  5. В конце аккуратно убираем старую деталь в сторону, ставим новую на ее место и опускаем авто.

Устанавливать детали нужно в обратном порядке. При опускании передка авто нужно направить болты подушек двигателя в посадочные отверстия, а для установки пружин удобно пользоваться стяжкой.

Замена передней балки ваз 2106 видео

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена балки двигателя может понадобится очень редко, но все же, как быть если такая потребность появилась? Как снять/поменять переднюю балку автомобиля ВАЗ классика 2101-2107? Для этого понадобится разобрать ходовую и поддомкратить коробку передач. Смотрим видео инструкцию и производим процедуру в соответствующей последовательности. Мастер во всех деталях наглядно показывает, как демонтировать балку ДВС ваза.

Передняя балка ВАЗ 2107, благодаря своему поперечному расположению в моторном отсеке, также называется «поперечина». К ней крепится двигатель автомобиля и нижние рычаги подвески. Если балка имеет усталостные трещины, повреждения или деформирована так, что позволяет выставить необходимые углы развала-схождения колес, требуется ее замена. Это весьма трудоемкая процедура, требующая демонтажа, последующей установки и регулировки деталей передней подвески. Во время проведения операции двигатель должен быть подвешен на траверсе или талях. Работы лучше производить с напарником, а замена должна производиться на яме или подъемнике.

Содержание страницы:

Подготовительные работы

Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.

Порядок операция следующий:

  • Загнать машину на яму, поставить на ручник, установить под задние колеса противооткатные упоры.
  • Ослабить верхние гайки передних амортизаторов, расположенные в подкапотном пространстве (для предотвращения проворачивания штока амортизатора его следует удерживать рожковым ключом).
  • Отвернуть верхние гайки и снять их вместе с шайбами и пружинами (расположение элементов необходимо запомнить, это пригодится при сборке).
  • Открутить гайки крепления амортизаторов к нижним рычагам.
  • Вытянуть амортизаторы.
  • Ослабить болты креплений передних колес.
  • Поднять машину на домкрате, выставить переднюю часть авто на опорах, снять передние колеса (специальные опоры или обычные кирпичи располагаются под лонжеронами в месте их соединения с кузовом).
Читать еще:  Простые советы по замене вилки выключения сцепления

Дальнейшие действия производятся последовательно для правого и левого рычагов:

  • Открутить на два оборота гайки крепления рычага (иначе будет сложно приподнять его при помощи домкрата).
  • Поднять конец рычага домкратом и снять кронштейн резинки стабилизатора, открутив гайки крепления.
  • Частично открутить гайки крепления нижней шаровой опоры, выбить ее из кулака молотком (вместо молотка лучше использовать специальный съемник).
  • Перевести стабилизатор через верхнюю шпильку при помощи монтировки.
  • Опустить рычаг и убрать домкрат.
  • Поднять верхний рычаг и вытащить пружину подвески, поддев ее монтировкой снизу.

Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..

Демонтаж балки

Балка ВАЗ 2107 служит основой для крепления нижних рычагов подвески, поэтому перед ее снятием рычаги необходимо открутить. Для демонтажа рычага достаточно открутить две гайки, крепящих ось рычага к балке.

Двигатель автомобиля также крепится к балке. Перед снятием балки необходимо закрепить его на тали, используя проушину на ГБЦ, расположенную между карбюратором и тройником. Перед тем как подцепить двигатель на тали, необходимо демонтировать воздушный фильтр, чтобы не повредить его. После того, как двигатель подвешен, можно приступать к снятию балки.

Открутить гайки крепления подушек двигателя к балке.

Подпереть балку, чтобы она осталась на месте после откручивания от лонжеронов. Для этого можно использовать стопку досок, расположив их под деталью.

Выкрутить болты крепления балки, проходящие в горизонтальной плоскости, затем гайки болтов, расположенных вертикально.

Приподнять переднюю часть авто, контролируя балку, чтоб она не упала с подпорок.

Установка балки и сборка подвески

Новая балка ВАЗ 2107 устанавливается в последовательности, обратной снятию. Во время установки двигателя на балку необходимо контролировать расположение шпилек подушек, чтоб они вошли в крепежные отверстия.

При отсутствии стяжек для пружин их можно заменить домкратом и проволокой. Для этого необходим винтовой домкрат, применяемый на «жигулях» и «москвичах», и стальная проволока. Стоит отметить, что операция эта весьма рискованная – при разрыве проволоки пружина может «выстрелить». Сама процедура выглядит так:

  • Поднять планку домкрата вверх, чтоб между ней и основанием можно было вставить пружину.
  • Двумя-тремя проволочными петлями притянуть пружину к домкрату, чтоб она не выгибалась дугой и не выскакивала во время сжатия.
  • Сжать пружину, постепенно опуская планку домкрата.
  • Зафиксировать пружину проволочными скрутками в сжатом состоянии.

Следует помнить:

  • При использовании данного метода надо соблюдать предельную осторожность.
  • При наличии возможности, следует обязательно использовать специализированную стяжку для пружин, а не домкрат.
  • Пружину необходимо сжать настолько, чтоб она легко устанавливалась, но не более. Иначе возникнут проблемы при удалении проволочных скруток.

После установки пружины на место проволочные скрутки необходимо удалить, используя пассатижи. Удалять их стоит аккуратно и равномерно, чтобы пружина не изогнулась, а стала на свое место.

(К) Передняя подвеска | Автор темы: Bhim

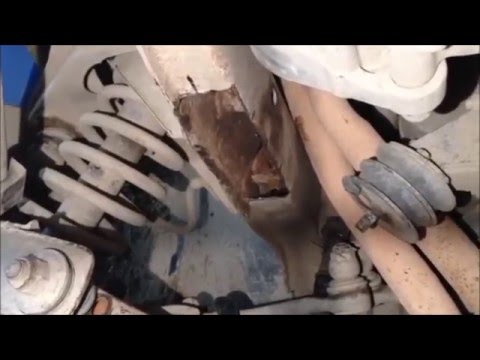

Вчера ехал смотрю, правая сторона вниз как провалилась сначала думал колесо пробил — проверил нормально, думал может амортизатор или пружина лопнул пошатал вроде нормально.

Vitaly (Flavien) думаю балку надо менять. Лопнула она у тебя.

Vladimir (Hakeem) просто вниз вжалась, шаровая весит вроде, там вкладыш или как он там называеться резиновый на ней сплющился в лепешку. балка это каторая?

Vitaly (Flavien) балка как правило не варят (хотя есть кто варит но я в это не верю — хоть сам и сварщик).

верхний вкладыш под пружину?

Vladimir (Hakeem) http://vkontakte.ru/photo11713957_141955443

Vladimir (Hakeem) вот посмотрите подскажите пожалуйста!

Vladimir (Hakeem) Владимир Ну короче тебе Прийдеться минять нижний рычаг, и нижнюю шаровую полюбому а там походу дела уже розберешся что еще делать.

Vladimir (Hakeem) ТА рычаг у него навернулся та и возможно по зоду дела много там делов вкроеться кстати Если Токо пыльник накрылся проверь просто Шаровую как она болтаеться или нет!

Ilya (Holland) Мож воще стакан провалился(пружина) ушла вот и провис. посматри а мож и пружина под самый верх лопнула, у самого было, пока не снял не увидел, да кстати вниз много села.

Vladimir (Hakeem) вообщем что Сказать Владимир Разбирай и смотри что куда ушло! а там по ходу дела розберешся.

Mikhal (Winton) Если оборвало болт крепления оси рычага — если повезёт обойдёшься просто болтом, даже без снятия пружины. Если раздрючило ухо рычага — это кабздец, Я летом менял рычаг — очень затрахался. Это откручиваешь шаровую от поворотного кулака (предварительно поставив пень под рычаг, сжимаешь пружину стяжками и вытаскиваешь её, покупаешь новый рычаг и его ось, т.к старую снять не распилив пополам врядли удастся (это не удаётся даже на машине 2002 года) Я и топор туда загонял и клины всякие — нихера! так что тебе хорошенький гемор предстоит, такой добротный)))))))

Mikhal (Winton) и сайленты надо зажать нормально, а то их порвать может и перекосо? бить всё)
А ещё тебе развал придётся сделать, тк скорее всего эти разрезные шайбы, котрые между балкой и осью рычага-потерялись..

Vladimir (Hakeem) Блин обидно пипец последний месяц осталось доездить и на зиму закрывать хотел, а тут на тебе такое. балка сама эта вроде нормальная я думал мож просто её на место подбить да винты на оси потуже затянуть, а тут так вы меня запугали. ( особенно Миха! )), ладно завтра покавыряюся что поделать(

Tokha (Agele) Ну тут уж тебе все расчехлили и сказали так что на яму и вперед

Vladimir (Hakeem) та да тут больше не чего не остаеться делать:)

Artyom (Creoda) наконечник рулевой тяги, тот к который к поворотному кулаку присоединён.Можно ли снять его без сьёмника?

Alexey (Gagnesh) . подскажите кто может? за счёт чего можно завысить переднюю подвеску. Заднюю легко завысить. Там проставки под пружины поставил и всё! А вот с передней подумаешь. Если проставку под пружину поставишь, то фига с два сведёшь верхний с нижним рычагом.

Alexey (Gagnesh) Завышаю в целях лучшей проходимости. Были случаи когда садился на защиту картера движка.

Oleg (Gabriel) Мож кто знает почему уводит машину в сторону? давление в норме люфтов нигде нету стуков бряков в подвеске нету резина с одинаковым износом тормоза в норме колеса крутятся с одинаковым усилием машину не кидает а просто тянет в сторону! грешу только на развал но тогда бы её не всторону тянуло одну а таскало по дороге и причем случилось все прям сразу буквально «вчера» все было нормально а «сегодня» уводит в ямы не в какие не влетл в развал не вериться потому что это случилось сразу и резко просто стало тянуть в одну сторону причем достаточно сильно!

Oleg (Gabriel) Никто не знает что может быть?

Мой блог на Драйв Плейлист Авторемонт .

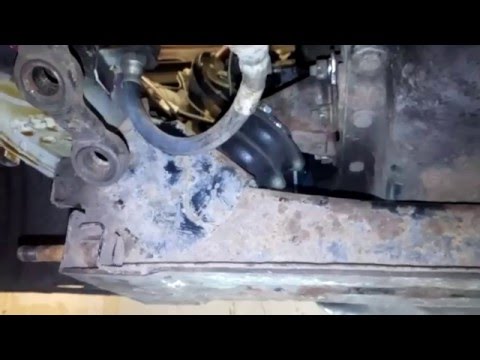

Ваз 2101,замена передней балки (часть №1 демонтаж) — YouTube

14 ноя 2014 — 13 мин. — Добавлено пользователем Юрий РогоцкийВАЗ- 2106. замена рем. вставок передней балки. — Duration: 15:56. Garage КАХОВКА 52,352 views · 15:56 · Как .

Ваз 2101,замена передней балки (часть №2 установка) — YouTube

15 ноя 2014 — 19 мин. — Добавлено пользователем Юрий РогоцкийВаз 2101,замена передней балки (часть №2 установка) . ремонт места крепления балки ВАЗ 2107, 2106, 2105 разницы нет .

Купи-продай Обливская (объявления) | Автор темы: Николай

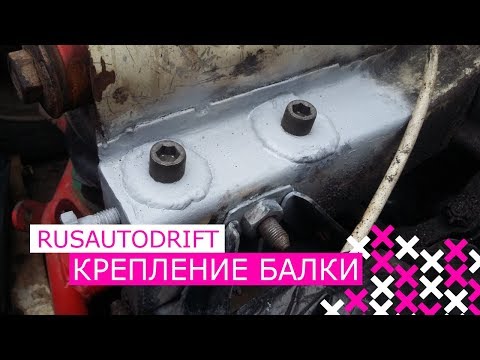

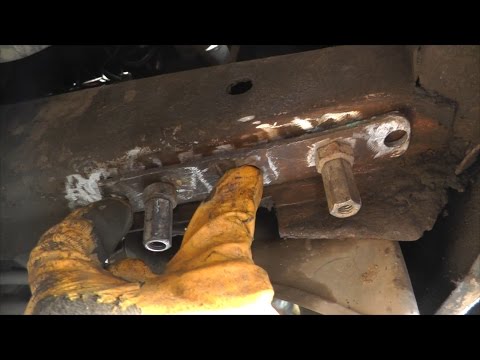

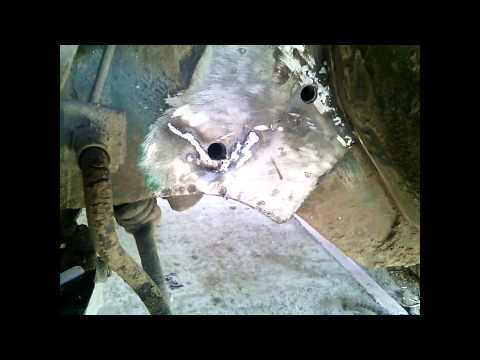

ребята кто нибудь сталкивался на классике вырвало нижние болты крепления балки если наложить пластины над лонжероном и между лонжероном и балкой и стянуть это сквозными болтами с местом положения балки на лонжероне не промажеш это задается боковыми болтами крепления балки к лонжерону знаю что продаются рем вставки но нет возможности их переваривать будет ли такая конструкция держаться

Александр (Keigo) спасибо

Роман (Aaradhka) Мой сосед так делал. Уже пятый год ездиет.

Александр (Keigo) да сегодня так и сделал все получилось так мне кажется даже еще надежнее чем в заводском исполнении

Роман (Aaradhka) Вот и хорошо.

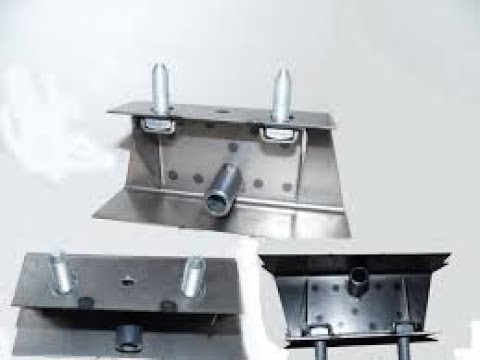

Виталий (Nakisha) знакомый уголки наваривал с обоих сторон все огонь говорит

Александр (Keigo) уголки? -может балка не залезть

Александр (Keigo) сам три дня эту проблему решил сегодня звонит друг и спрашивает что делать балку оторвало от лонжерона

Как поменять балку двигателя автомобиля ВАЗ классика. Замена .

google.com/поменять переднюю балку автомобиля ВАЗ классика 2101-2107? Для этого . Смотрим видео инструкцию и производим процедуру в соответствующей . Регулировка зажигания ВАЗ 2106 25 100k 0

Читать еще:  Тойота королла плавают обороты

Замена передней балки — форум LADA (ВАЗ) 2106 — Blamper.ru

17 мар 2015 . Замена передней балки на ВАЗ 2106. Подскажите, переднюю балку на ваз 21063 88г менять легко? если можно то видео.

Как поменять задние колодки на Фольксваген Поло седан

Как снять подушку на руле Опель Астра

Как поменять топливный фильтр на Ниссан Кашкай

Как поменять балку на ВАЗ 2106 видео : комментарии

Не плох мне понравилось,но думал што лутший.

Передняя балка Ваз 2106

Передняя балка Ваз 2106

Ваз 2106 — самый популярный автомобиль 90х годов. Первая ваз «шестерка» была изготовлена и выпущена в 1976 году в г. Тольятти. Ваз 2106 в то далекое советское время был автомобилем класса люкс, по сравнению с москвичами. Сейчас эти автомобили давно уже не выпускают. И старым ваз 2106 приходится доезжать свои последние годы, но есть те, кто не хочет менять ваз «шестерку» на другую машину, либо нет возможности. Металл старее, дороги мягко скажем, в России не очень, все эти факторы влияют на все узлы машины. И все чаще случается, деформация, трещины или поломка передней балки ваз 2106. У передней балки ломаются ушки, куда вдеваются болты крепления. И возникает вопрос: Как заменить переднюю балку на Ваз 2106?

Даже, если вы не залазиете под капот Ваз 2106, и не видете, что передняя балка оторвана, то легко определить можно по передним колесам. На лада ваз 2106 со сломанной балкой, будет «съедать» резиновую покрышку, причем очень сильно. Обычно покрышку начинает разъедать с внутренней стороны, по крайне мере, это из личного опыта. Сначала может показаться, что надо ехать в автосервис и делать развал-схождение, однако открыв капот своей ваз шестерки, можно убедиться в поломке передней балки автомобиля. Для наглядности, один человек крутит руль туда-сюда, второй смотрит на балку. Если крепление балки сломано, то балка начнет сильно отходить от лонжерона кузова машины. Заварить, прихватить переднюю балку ваз 2106 к лонжерону, конечно, можно, но лучше купить новую и заменить. Кстати, при покупке новой передней балки для ваз 2106, Вам предложат два вида балки: вазовская и камазовская. Лучше приобрести вазовскую балку, она немного дороже, но она качественнее и прослужит дольше.

Чтобы заменить переднюю балку на vaz2106

нужны будут яма, эстакада, или подъмник (лебедка).

Необходимые инструменты для замены передней балки ваз 2106:

  • подкатной домкрат
  • две триноги (козелки, опоры)
  • съемники для пружин
  • ключи набор (рожковые, накидные, головки)
  • монтажка, лом

Подготовка к замене передней балки ваз 2106. Если нет ямы или эстакады, можно поднять передок шестерки домкрактом и подложить «козелки». Приступаем к действия по разборке соотвествующих деталей, необходимых для демонтажа старой поперечной балки ваз 2106:

  1. принимаем горизонтальное положение под машиной 2106 (если без ямы или эстакады), берем рожковый или накидной ключ на 10 и снимаем поддон картера двигателя.
  2. далее, после того, как сняли защитный лист двигателя, открывается обзор к «подушкам», на которые крепится сам двигатель. Тем же ключом на 10 откручиваем 2 болта крепления кронштейнов на блоке цилиндров — это и есть «подушки».
  3. затем, ключом на «13» откручиваем 2 гайки крепления скоб, которые соединяют через резиновые стабилизатора поперечной устойчивости нижние рычаги. После откручивания двух гаек, снимает скобы со шпилек.
  4. теперь ключом на «19» откручиваем гайки крепления осей нижних рычагов, соединяющие их с поперечной балкой 2106. Тем же ключом на 19 откручиваем поворотные кулаки от концов рулевых тяг, и, с помощью съемника выдавливаем их.
  5. пришло время снять оси со шпилек поперечной балки vaz 2106. Для снятия оси используем монтажку, забиваем молотком монтажку между осью нижнего рычага и поперечной передней балкой, и используя монтажку, как рычаг производим снятие оси со шпилек передней балки.
  6. далее, надо снять переднюю балку. Если имеется лебедка и сверху поперечная стойка, куда можно ее повесить, освобождаем поперечную балку поднятием двигателя. Если же лебедки нет, под масляный картер подкладываем кирпичи с бруском и домкратом приподнимаем двигатель.
  7. ключом на «19» демонтируем по 1му болту с каждой стороны в местах углубления кронштейнов кузова. Снизу головкой на «19» снимаем две гайки крепления передней балки к лонжерону кузова ваз 2106 и производим демонтаж старой балки вниз.
  8. далее, на новую переднюю балку ваз 2106 устанавливаем «подушки» (опоры). Осматриваем все резиновые втулки, соединения, все детали подвески «шестерки», если есть «съеденные» втулки, изношенные детали, то лучше, пока ходовая разобрана сразу поменять.
  9. установку новой поперечной балки и сборку ходовой части ваз 2106 выполняем в обратной последовательности.

После того, как на ваз 2106 заменили поперечную балку, необходимо отрегулировать развал-схождение.

Как поменять переднюю балку на ваз 2106

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена балки двигателя может понадобится очень редко, но все же, как быть если такая потребность появилась? Как снять/поменять переднюю балку автомобиля ВАЗ классика 2101-2107? Для этого понадобится разобрать ходовую и поддомкратить коробку передач. Смотрим видео инструкцию и производим процедуру в соответствующей последовательности. Мастер во всех деталях наглядно показывает, как демонтировать балку ДВС ваза.

Передняя балка ВАЗ 2107, благодаря своему поперечному расположению в моторном отсеке, также называется «поперечина». К ней крепится двигатель автомобиля и нижние рычаги подвески. Если балка имеет усталостные трещины, повреждения или деформирована так, что позволяет выставить необходимые углы развала-схождения колес, требуется ее замена. Это весьма трудоемкая процедура, требующая демонтажа, последующей установки и регулировки деталей передней подвески. Во время проведения операции двигатель должен быть подвешен на траверсе или талях. Работы лучше производить с напарником, а замена должна производиться на яме или подъемнике.

Содержание страницы:

Подготовительные работы

Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.

Порядок операция следующий:

  • Загнать машину на яму, поставить на ручник, установить под задние колеса противооткатные упоры.
  • Ослабить верхние гайки передних амортизаторов, расположенные в подкапотном пространстве (для предотвращения проворачивания штока амортизатора его следует удерживать рожковым ключом).
  • Отвернуть верхние гайки и снять их вместе с шайбами и пружинами (расположение элементов необходимо запомнить, это пригодится при сборке).
  • Открутить гайки крепления амортизаторов к нижним рычагам.
  • Вытянуть амортизаторы.
  • Ослабить болты креплений передних колес.
  • Поднять машину на домкрате, выставить переднюю часть авто на опорах, снять передние колеса (специальные опоры или обычные кирпичи располагаются под лонжеронами в месте их соединения с кузовом).

Дальнейшие действия производятся последовательно для правого и левого рычагов:

  • Открутить на два оборота гайки крепления рычага (иначе будет сложно приподнять его при помощи домкрата).
  • Поднять конец рычага домкратом и снять кронштейн резинки стабилизатора, открутив гайки крепления.
  • Частично открутить гайки крепления нижней шаровой опоры, выбить ее из кулака молотком (вместо молотка лучше использовать специальный съемник).
  • Перевести стабилизатор через верхнюю шпильку при помощи монтировки.
  • Опустить рычаг и убрать домкрат.
  • Поднять верхний рычаг и вытащить пружину подвески, поддев ее монтировкой снизу.

Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..

Демонтаж балки

Балка ВАЗ 2107 служит основой для крепления нижних рычагов подвески, поэтому перед ее снятием рычаги необходимо открутить. Для демонтажа рычага достаточно открутить две гайки, крепящих ось рычага к балке.

Двигатель автомобиля также крепится к балке. Перед снятием балки необходимо закрепить его на тали, используя проушину на ГБЦ, расположенную между карбюратором и тройником. Перед тем как подцепить двигатель на тали, необходимо демонтировать воздушный фильтр, чтобы не повредить его. После того, как двигатель подвешен, можно приступать к снятию балки.

Открутить гайки крепления подушек двигателя к балке.

Подпереть балку, чтобы она осталась на месте после откручивания от лонжеронов. Для этого можно использовать стопку досок, расположив их под деталью.

Выкрутить болты крепления балки, проходящие в горизонтальной плоскости, затем гайки болтов, расположенных вертикально.

Приподнять переднюю часть авто, контролируя балку, чтоб она не упала с подпорок.

Установка балки и сборка подвески

Новая балка ВАЗ 2107 устанавливается в последовательности, обратной снятию. Во время установки двигателя на балку необходимо контролировать расположение шпилек подушек, чтоб они вошли в крепежные отверстия.

При отсутствии стяжек для пружин их можно заменить домкратом и проволокой. Для этого необходим винтовой домкрат, применяемый на «жигулях» и «москвичах», и стальная проволока. Стоит отметить, что операция эта весьма рискованная – при разрыве проволоки пружина может «выстрелить». Сама процедура выглядит так:

  • Поднять планку домкрата вверх, чтоб между ней и основанием можно было вставить пружину.
  • Двумя-тремя проволочными петлями притянуть пружину к домкрату, чтоб она не выгибалась дугой и не выскакивала во время сжатия.
  • Сжать пружину, постепенно опуская планку домкрата.
  • Зафиксировать пружину проволочными скрутками в сжатом состоянии.
Читать еще:  Ремонт трансмиссии Киа Сид

Следует помнить:

  • При использовании данного метода надо соблюдать предельную осторожность.
  • При наличии возможности, следует обязательно использовать специализированную стяжку для пружин, а не домкрат.
  • Пружину необходимо сжать настолько, чтоб она легко устанавливалась, но не более. Иначе возникнут проблемы при удалении проволочных скруток.

После установки пружины на место проволочные скрутки необходимо удалить, используя пассатижи. Удалять их стоит аккуратно и равномерно, чтобы пружина не изогнулась, а стала на свое место.

Передняя балка автомобиля ВАЗ 2106 расположена поперек моторного отсека, поэтому ее также называют поперечиной. Замена передней балки ВАЗ 2106 требуется при отсутствии возможности регулировки схода-развала передних колес из-за сильного искривления поперечины. Кроме того, поскольку на балке крепятся силовой агрегат машины и нижние рычаги передней подвески, ее следует заменить при обнаружении усталостных трещин любого размера, а также любых других механических повреждений.

Самостоятельная замена передней балки — трудоемкая процедура. Это объясняется необходимостью попутного демонтажа и последующей установки элементов передней подвески. Кроме того, во время проведения этой операции нужно подвешивать двигатель на талях или траверсе. Поэтому лучше менять балку вдвоем, при этом работы нужно выполнять на яме или надежном подъемнике.

Предварительные работы

Перед проведением основной операции нужно снять амортизаторы и пружины. Для этого нужно подготовить следующие инструменты:

  • гаечный ключ на 6;
  • 2 ключа на 13;
  • головку и ключ на 17;
  • головку и ключ на 19;
  • головку и ключ на 22;
  • удлинитель;
  • гидравлический домкрат;
  • балонник;
  • молоток;
  • стяжки для пружин;
  • монтажку.

Порядок выполнения работ.

  1. Сначала загоняем машину на яму, ставим на ручник, подставляем противооткатные упоры.
  2. Затем ослабляем верхнюю гайку, крепящую правый амортизатор (она расположена в подкапотном пространстве), при этом удерживаем шток от проворачивания ключом на 6.
  3. Откручиваем верхнюю гайку и снимаем ее вместе с двумя шайбами и верхней резинкой, запоминаем порядок расположения деталей.

Устанавливать детали нужно в обратной последовательности, при этом пружины лучше сжимать специальными стяжками.

Основные процедуры

Перед демонтажем передней балки ВАЗ 2106 необходимо снять нижние рычаги подвески. После выполнения предварительных работ для этого нужно всего лишь открутить по 2 гайки, крепящие оси рычагов к балке. При выполнении этой операции необходимо запомнить, сколько шайб находилось на болтах между поперечиной и каждой осью. При обратной установке рычагов нужно надеть шайбы в том же количестве и порядке. Передняя балка крепится к лонжеронам 3 болтами с каждой стороны.

Поскольку на нее опирается мотор, перед демонтажем детали следует убедиться в наличии на ГБЦ специальной проушины (рыма), за которую цепляют тали при снятии мотора вверх. Рым обычно расположен на ГБЦ, между тройником и карбюратором. Если проушина есть, то нужно снять воздушный фильтр, установить поперек моторного отсека траверсу или просто крепкую доску (толщиной 5 см) и подцепить к ней двигатель при помощи болта со скобой или крепкого металлического троса, затянутого до упора. Замена балки выполняется так.

  1. Сначала через специальные дыры снизу поперечины откручиваем гайки, крепящие подушки мотора к балке.
  2. После этого поперек ямы прямо под балкой устанавливаем широкие доски друг на друга (стопкой) таким образом, чтобы они были точно под деталью и она осталась на них после поднятия передка машины.
  3. Далее откручиваем и вынимаем горизонтальные болты крепления поперечины с обеих сторон, а затем и гайки вертикальных болтов.
  4. После этого поднимаем передок авто на 10-15 см, при этом балка должна остаться на досках.
  5. В конце аккуратно убираем старую деталь в сторону, ставим новую на ее место и опускаем авто.

Устанавливать детали нужно в обратном порядке. При опускании передка авто нужно направить болты подушек двигателя в посадочные отверстия, а для установки пружин удобно пользоваться стяжкой.

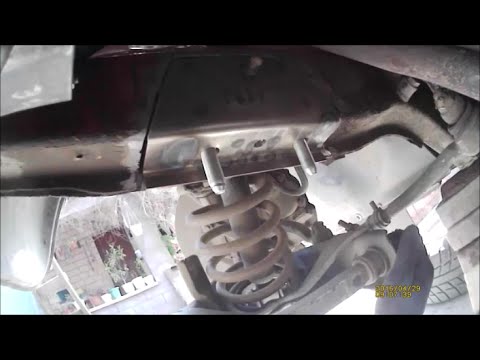

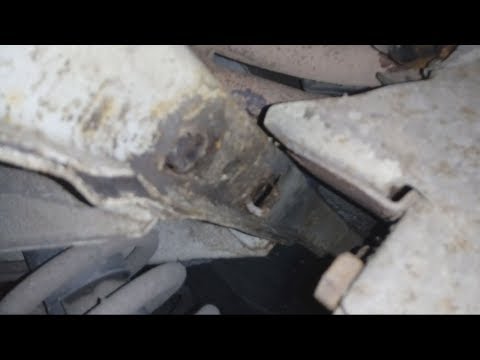

ремонт места крепления балки ВАЗ 2107, 2106, 2105 разницы нет

Для просмотра онлайн кликните на видео ⤵

Быстрый ремонт крепления балки классика [PG] Подробнее

Вырвало балку на классике, ремонт лонжерона [PVS] Подробнее

Крепления балки классика Подробнее

Оторвалась балка Ваз 2107 (Замена рем вставки) Подробнее

ВАЗ замена рем вставок передней балки Подробнее

ЖИГА ОПЯТЬ СЛОМАЛАСЬ! ОТОРВАЛО БАЛКУ!(18+. ) Подробнее

ВАЗ 2104. Усиление Передних Лонжеронов. Подробнее

Локальный ремонт крепления балки на ваз 2107 по быстрому Подробнее

Лопнувшие лонжероны-ремонт Ваз 2106. Подробнее

Оторвалась балка на Классике. Восстанавливаем и усиливаем крепление передней балки жигулей. Подробнее

Треснула Балка в Моей VAZ 2106, ремонт ваз 2106 Подробнее

Вырвало болты из лонжерона ваз 2107 ,замена вставок под балку двигателя. Подробнее

Замена развальных болтов нижнего рычага 2101-2107 Подробнее

Усилитель лонжерона. Как усилить или починить места крепления рулевого редуктора и маятника. Подробнее

Как Усилить балку ВАЗа? Подробнее

Пришло время сменить балку мотора. Подробнее

Ремонт лонжерона ВАЗ Классика Подробнее

Замена балки и ремвставки ланжерона ваз 2104 Подробнее

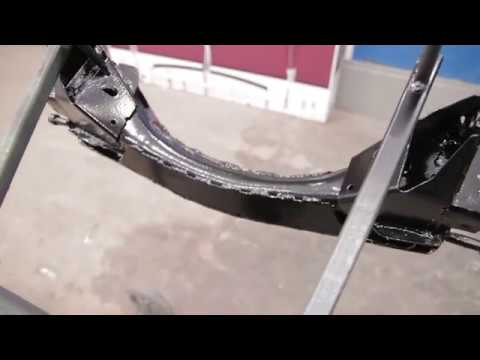

Балка под двигатель ВАЗ классика Подробнее

Замена передней балки на ВАЗ 2107

Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали.

Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.

Демонтаж узла

Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:

  1. Ключи гаечные и головки в наборе с воротком и удлинителем.
  2. Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
  3. Таль ручная и конструкция для ее крепления.
  4. Переносная лампа для подсветки места проведения работ.

Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой. Последовательность действий мастера такая:

  1. Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
  2. Демонтируем стальной лист защиты двигателя и брызговики.
  3. Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
  4. В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
  5. Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
  6. Откручиваем болты крепления резинометаллических подушек опоры двигателя.
  7. Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.

Установка силового элемента и регулировки

Балка передней подвески ВАЗ 2107 монтируется в порядке обратном ее снятию и соблюдением правил и мер безопасности. Квалифицированная замена данного силового элемента подразумевает применение нового крепежа. В ходе работ следует произвести дефекацию узлов подвески особенно шаровых опор и сайлент-блоков. Замена неисправных элементов позволит избежать повторного ремонта в ближайшей перспективе.

Ремонтно-восстановительные работы такого рода на автомобиле ВАЗ 2107 обычно выполняются владельцами самостоятельно. Делается это обычно в целях экономии средств, однако точную регулировку углов установки колес без специального оборудования выполнить достаточно сложно. Для этого следует обратиться на специализированную станцию технического обслуживания. Замена несущих элементов кузова неизбежно приводит к изменению настроек.

Установка новой балки на автомобиль ВАЗ 2107 снимет проблему рыскания во время движения. Машина становится боле управляемой и не отклоняется от выбранной траектории движения. Новая балка повышает жесткость кузова на скручивание, что позитивно сказывается на общем его состоянии.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
