Замена радиатора на форд фокус 1

Замена радиатора Ford Focus

Если после стоянки автомобиля под ним образуется на асфальте жидкость в районе капота, то это говорит о том, что скорее всего вытекает жидкость для системы охлаждения. Разумеется, прежде, необходимо удостовериться, что это именно охлаждающая жидкость, а не, скажем, масло или бензин.

Как правило, радиатор начинает течь либо вследствие удара, либо резкого торможения. Сам же радиатор изнашивается крайне длительный период времени. Завод-изготовитель рекомендует производить замену радиатора каждые 150 тыс. км.

Производить замену необходимо только на остывший двигатель. В противном случае, велика вероятность обжечься.

Замена изношенного радиатора занимает от 3 часов до полудня, в зависимости от уровня подготовки. Для данной процедуры понадобятся:

  1. Набор головок.
  2. Набор гаечных ключей.
  3. Трещотка.
  4. Пассатижи.
  5. Набор отверток.
  6. Домкрат.
  7. Смотровая яма.
  8. Напарник (желательно).

Замена радиатора

  1. Для начала необходимо обесточить автомобиль. Для этого нужно отключить источник питания – АКБ. Достаточно просто отключить клемму минус (-) с аккумуляторной батареи.
  2. Слить охлаждающую жидкость с бачка.
  3. Снять защиту двигателя с автомобиля. Для этого необходима смотровая яма, либо подъемник.
  4. Ослабить затяжку хомута на шланге, который ведет к расширительному бачку системы охлаждения. Для этого нужно сдавить отогнутые лепестки хомута при помощи пассатижей. Сместить хомут по шлангу.
  5. Отсоединить шланг от патрубка радиатора системы охлаждения.
  6. Вынуть держатель жгута проводов, который расположен в кожухе электровентилятора. Для этой процедуры понадобится отвертка. После необходимо сместить проводной жгут в сторону.
  7. Снять колодку с сопротивления, сдавив фиксирующие элементы на колодке проводного жгута доп. Сопротивления электровентилятора.
  8. Используя пассатижи, сжать все отогнутые лепестки на крепежном хомуте отводящего шланга радиатора. Сместить хомут по шлангу.
  9. От патрубка радиатора отсоединить отводящий шланг.
  10. Аналогичным образом демонтировать подводящий шланг с патрубка радиатора системы охлаждения двигателя.
  11. Открутить по два болта крепления с каждой из сторон радиаторной рамки к кузову, при этом, необходимо удерживать радиатор (желательно, чтоб удерживал напарник). Рекомендуется удерживать радиатор перчаткой.

Замена вентилятора радиатора

Есть вероятность, что можно обойтись без замены радиатора. Возможно, что электровентилятор просто перестал справляться со своими функциями, ввиду износа или попадания инородного объекта. Провести замену вентилятора можно без демонтирования радиатора.

  1. Для начала необходимо обесточить автомобиль. Для этого нужно отключить источник питания – АКБ. Достаточно просто отключить клемму минус (-) с аккумуляторной батареи.
  2. Теперь необходимо демонтировать контактную фишку электронного регулятора вращения крыльчатки. Находится фишка под воздушным патрубком, который ведет к дроссельной заслонке.
  3. Ослабить крепление радиатора, открутив четыре гайки торцовым ключом на 10 или головкой на 10. Откручивать гайки необходимо в нижней части радиаторной рамки.
  4. Снять кожух вентилятора и сам электровентилятор. Для этого необходимо отжать фиксаторы, с помощью которых и крепится этот кожух к нижним кронштейнам на радиаторе. После нужно поддать кожух на себя (вверх) до момента, пока верхние и нижние кронштейны крепления не выйдут из зацепления фиксаторов на радиаторе.
  5. Опустить вниз радиатор, полностью открутив 4 болта крепления. Теперь радиатор висит только на патрубках.
  6. Предельно аккуратно изъять кожух с вентилятором, отведя радиатор в противоположную сторону от двигателя.
  7. Оценить состояние вентилятора на изношенность. При необходимости – заменить.

Процедура по замене вентилятора занимает не более 2 часов.

Замена радиатора печки форд фокус 1

Для просмотра онлайн кликните на видео ⤵

Меняем радиатор печки Форд фокус 1 без снятия консоли Подробнее

Замена радиатора печки форд фокус 1 Подробнее

Как снять печку не разбирая тарпеду на форд фокусе 1-2! Для чего третий патрубок с печки и как сним Подробнее

Форд фокус 1,2,3,Ford focus ,печка,ford focus Подробнее

Замена радиатора печки. Патрубки под капотом на быстросьеме. Форд фокус 2 Подробнее

Промывка печки ford focus 1 Подробнее

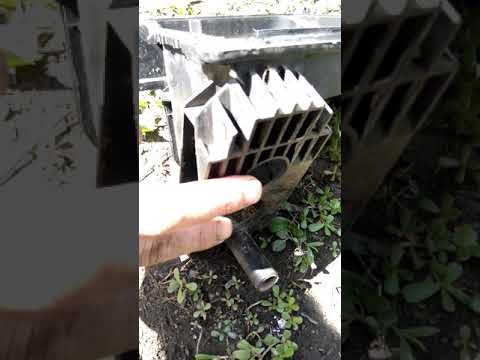

Как с фокуса 1го снять печку. Подробнее

Ремонт тройника отопителя на Форд Фокус 1 Подробнее

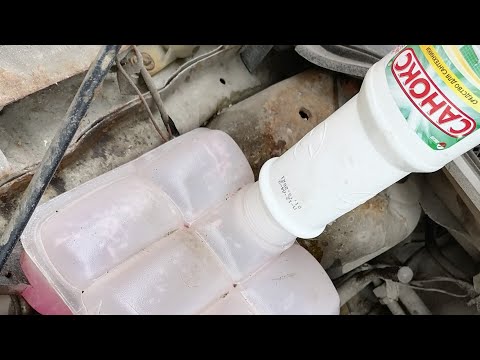

Дикая чистка системы охлаждения Форд фокус 2) Подробнее

ФОРД ФОКУС1, КАК СНЯТЬ ЦЕНТРАЛЬНУЮ ПАНЕЛЬ? Подробнее

Форд фокус 1. Рециркуляция салона. Ремонт заглушки. Запотевание стекол. Подробнее

ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее

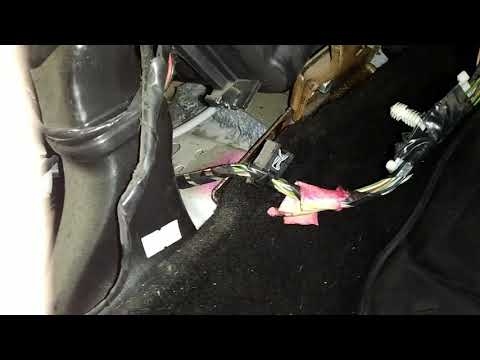

Ford Focus 1, где находится двигатель и резисторы отопителя. Подробнее

ФФ2 Замера радиатор отопителя ( печки). Без снятия торпеды. Подробнее

Форд Фокус 1 печка не греет ноги Подробнее

Подробно о замене термостата на примере Ford focus 1 Подробнее

Снятие радиатора печки Форд Фокус 2 Подробнее

Замена радиатора печки ФОРД С-МАХ без снятия панели и дверей. Подробнее

замена радиатора печки форд эскорт без снятия панели Подробнее

278 Ремонт Focus I

Замена радиатора отопителя

Остоединяем клемму «минусово­го» провода от аккумуляторной батареи. Часть операций удобно выполнять на смотровой канаве или эстакаде.
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жид­кости»).

В моторном отсеке маркируем шланги радиатора отопителя.

Читать еще:  Коды ошибок на УАЗ Патриот

Сжимая раздвижными пассати­жами концы хомутов.

. снимаем шланги с верхнего.

. и нижнего патрубков радиа­тора отопителя.
Снимаем панель приборов (см. «Снятие панели приборов»). Снимаем правый воздуховод (см. «Замена вентилятора отопителя»).

Крестообразной отверткой отворачиваем пластмассовый винт пистона крепления левого воз­духовода отопителя (подводя­щего воздух к ногам водителя).

. вынимаем пистон крепления воздуховода.

Снимаем левый воздуховод.

Крестообразной отверткой от­ворачиваем саморезы крепле­ния нижней секции кожуха с левой.

. и с правой сторон отопителя.

Поддев шлицевой отверткой.
. снимаем две пружинные скобы с корпуса отопителя.

Освободив пластмассовые фик­саторы.

. снимаем нижнюю секцию ко­жуха отопителя.

Поддев шлицевой отверткой, снимаем пять пружинных скоб крепления поддона радиатора.

Снимаем радиатор в сборе с поддоном.

Снимаем наконечник с дренаж­ного штуцера поддона радиа­тора.

Снимаем резиновый уплотни­тель.
Порванный, потерявший эластич­ность уплотнитель заменяем.

Вынимаем радиатор из корпуса.
Устанавливаем новый радиатор отопителя в обратной последова­тельности.
Поврежденные пластмассовые фик­саторы крепления нижней секции кожуха отопителя заменяем пру­жинными скобами.
Заполняем систему охлаждения жидкостью (см. «Замена охлажда­ющей жидкости»).

Замена радиатора системы охлаждения Ford Focus

Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него. В мастерской, оборудованной специальным оборудованием, радиатор можно проверить и отремонтировать

Снимайте радиатор только на холодном двигателе

Вам потребуются: торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите брызговик двигателя

Снимаем электровентилятор в сборе с кожухом

Сжимаем фиксатор крепления

И отсоединяем шланг отвода охлаждающей жидкости в расширительный бачок

Поддеваем отверткой и сдвигаем колодку жгута проводов по ходу движения автомобиля

Отводим колодку жгута проводов

Ослабляем хомут крепления отводящего шланга радиатора, сжав пассатижами его отогнутые ушки

Сдвигаем хомут по шлангу

И снимаем шланг с патрубка радиатора

Также отсоединяем от патрубка радиатора подводящий шланг

Поддеваем отверткой и отсоединяем крепление верхнего воздухозаборника к радиатору

Поддеваем отверткой и отсоединяем крепление нижнего воздухозаборника к радиатору

Снимаем нижний воздухозаборник

Поддерживая радиатор, выкручиваем с обеих сторон автомобиля по два болта крепления рамки радиатора к кузову

Поддеваем отвертками и отсоединяем левое крепление конденсора от радиатора

Поддеваем отверткой и отсоединяем правое крепление конденсора от радиатора охлаждения

Немного опустив радиатор, вынимаем из держателей на его бочках кронштейны конденсора

После отсоединения конденсора от радиатора прикрепляем конденсор к кузову, привязав его проволокой, не допуская изгиба его трубок.

Снимаем с автомобиля радиатор в сборе с рамкой

Поддеваем отверткой две подушки крепления радиатора к его рамке

Отсоединяем рамку от радиатора, вынимая подушки из ее отверстий

Поддеваем отверткой нижние подушки крепления радиатора

Снимаем подушки со штифтов бачков радиатора

Осматриваем нижние подушки крепления радиатора

Отвердевшие или деформированные подушки заменяем

Снимаем верхнюю защитную планку радиатора

Верхние подушки остаются при снятии на верхнем кронштейне крепления радиатора. Они снимаются аналогично.

Промойте и осмотрите радиатор

Устанавливаем радиатор в обратной последовательности.

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Когда и как заменять охлаждающую жидкость в Ford Focus»)

Ford Focus Sedan Сибиряк › Бортжурнал › №62 — Снятие и чистка радиатора системы охлаждения для Ford Focus 1 Zetec-E 1.8

Данную работу выполнял в качестве профилактики, не больше и не меньше. Да и просто еще одна позиция в авто, которую можно будет знать, как снять и одеть =)

Касательно самого процесса снятия радиатора:

2) Слил охлаждающую жидкость.

3) Отсоединил минусовую клемму аккумулятора. Нашел колодку проводов электродвигателей вентилятора.

И разъединил ее.

4) Разъединил по одному фиксатору кожуха вентилятора, с каждой стороны. Находятся они в верхней части кожуха, как их отогнуть разобраться просто.

А это нижний паз, в котором сидит кожух вентилятора, по одному с каждой стороны.

От кожуха отсоединил все держатели с проводами, что мешали бы его снятию. также разъединил колодку компрессора кондиционера.

5) Вывел упоры кожуха из пазов нижних креплений и снял кожух с вентиляторами в сборе.

6) Снял с патрубка расширительного бачка пароотводящий шланг радиатора. Проще радиатор снять с этим шлангом, чем снимать его с самого радиатора.

7) Далее обнаружил с правой стороны парочку шлангов системы ОЖ.

8) Снял и верхний шланг с левой стороны.

9) Головкой «на 10» открутил два болта крепления кронштейна радиатора с левой стороны:

10) Придерживая радиатор, снял кронштейн.

11) Вытащил штифты радиатора системы кондиционирования из держателей, расположенных на бачках радиатора системы охлаждения.

12) Вытащил радиатор системы охлаждения вниз, придерживая при этом радиатор системы кондиционирования.

13) Далее в мануале есть такой пункт: «Подвешиваем радиатор системы кондиционирования на шнуре к верхней поперечине передней панели кузова». Я этого не делал и получилось у меня все в таком виде:

Читать еще:  Коды ошибок ВАЗ 2110 и ВАЗ 2112 с расшифровкой

Нормально он висел себе на своих патрубках и никуда не пытался далее упасть =)

Радиатор берите только за наружные пластмассы. А то я по незнанию, взялся как попало, и замял некоторые соты радиатора, они ооооооооооочень тонкие и хрупкие. Вот почему и мыть их нужно только под небольшим напором воды.

14) Когда вытащил радиатор, то с одной стороны он был чистый, по моему мнению:

А с другой — не очень (это как раз сторона, которая стыкуется с радиатором кондиционера):

15) Промыл под проточной водой без какой-либо химии и получилась такая картина:

16) Собрал все в обратной последовательности. Залил ОЖ. Проверил все стыки на предмет течи ОЖ — все отлично. По мере прогревания ДВС, с радиатора ОЖ начала испаряться вода, пар постоял некоторое время и затем исчез =)

Ставить обратно было очень неудобно, весь перематерился. Может быть причина элементарна — первый раз выполнял данные работы.

В дальнейшем, когда нужно будет ТОЛЬКО ПРОМЫТЬ радиаторы, то можно просто снять кронштейн радиатора и вывесить оба радиатора на шлангах. При таком раскладке можно будет подлезть мини-мойкой во все необходимые места. Спасибо Михаилу underground72 и Роману ronik19801 за пояснения =)

FordManual.ru

Вы здесь

Радиатор (1.6L Duratec) — снятие и установка Ford Focus 1

  • ‹‹‹ Электродвигатель вентилятора охлаждения (1.6L Duratec) Ford Focus 1
  • Диагностика и проверки системы запуска Ford Focus 1 ›››

Силовой агрегат. Охлаждение двигателя.

Специальный инструмент

Приспособление для снятия/ установки хомутов шлангов охлаждающей жидкости 303-397 (24-003)

Снятие

1. Снимите электровентилятор охлаждения. За дополнительной информацией обратитесь к главе Электровентилятор охлаждения — 1.6L Duratec имеющейся в этом разделе.

2. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к главе Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения имеющейся в этом разделе.

3. Снимите брызговик радиатора.

4. Используя подходящие хомутики, подвесьте конденсатор системы воздушного кондиционирования (A/C).

5. Отсоедините конденсатор A/C от радиатора.

6. Используя специальный инструмент, отсоедините верхний шланг радиатора.

7. Используя специальный инструмент, отсоедините шланги радиатора.

8. Выверните болты крепления опорного кронштейна радиатора.

9. ПРИМЕЧАНИЕ: Подоприте радиатор.

Снимите опорный кронштейн радиатора.

10. Снимите радиатор.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

Ремот форд фокус 1 ,замена радиатора охлаждения

Снятие и промывка радиаторов

Форд фокус 2 снятие радиатора охлаждения

Подробно о замене термостата на примере Ford focus 1

Замена радиатора печки форд фокус 1

6. Ford Focus 1 кондиционер

2. Ford Focus 1: радиатор

форд фокус 1. Нюансы при снятии переднего бампера.

КАК СНЯТЬ КОНДЕСОР РАДИАТОР КОНДИЦИОНЕРА ФОРД ФОКУС — БЕЗ СНЯТИЕ БАМПЕРА

Как заменить радиатор печки Форд Фокус 1

Если вы стали замечать, что лобовое стекло стало часто запотевать, в салоне автомобиля отчётливо стал слышен запах антифриза, а его уровень стал быстро понижаться, невзирая на то, что вы явно не обнаруживаете следы утечки, тогда вам нужно задуматься о том, что радиатор печки вашего авто нуждается в замене. На такие же мысли вас должна натолкнуть дымка, возникающая в салоне, как только вы пытаетесь включить печку. Кстати, при выходе со строя радиатора печки, как бы вы ни старались, какие бы действия ни предпринимали, как бы ни крутили переключатель, в салон всё равно не будет поступать тёплый воздух.

Предлагаем вам ознакомиться с информацией, где находится радиатор печки на вашем авто Форд Фокус 1, изучить алгоритм действий, указывающий, как проводится замена. Затем вооружиться всем необходимым инструментом, приобрести новый радиатор и приступить к практическим действиям.

Замена радиатора

Радиатор печки является одной из составляющих системы отопления автомобиля. Опытные автовладельцы знают, что выход со строя любого устройства, механизма провоцирует сбой в работе всей системы. По этой причине сломанный радиатор не позволит обеспечивать комфортный температурный режим внутри салона транспортного средства.

Невозможно проигнорировать факт, что отопитель вашего авто неспособен повышать температуру, обеспечивать размораживание стёкол. Если выдержать низкие температуры внутри салона водитель может, компенсировав этот недостаток надеванием дополнительных тёплых вещей, то разморозить окна и не позволять им в процессе поездки оледеневать заново без достаточной работы печки просто невозможно. По этой причине владельцы авто обязательно уделяют внимание замене тех устройств, компонентов, которые не позволяют системе отопления успешно функционировать.

Алгоритм проведения ремонтных работ

Прежде чем приступить к ремонту или замене радиатора печки, вам необходимо его снять, чтобы провести тщательный визуальный осмотр, выявить имеющиеся дефекты, а затем для себя отметить, какие действия в этой ситуации будут максимально эффективными.

Многие владельцы модели Форд Фокус 1 при возникновении проблем с отоплением салона сразу же отправляются на станцию технического обслуживания, полагая, что только квалифицированные автомастера смогут устранить возникшие проблемы. Таких владельцев авто даже не пугает размер суммы, которую следует оплатить за предоставленные услуги. Решение ними принимается без колебаний, поскольку в среде автолюбителей бытует мнение, что снять печку, а вместе с нею радиатор удаётся только после снятия торпеды. Учитывая то, что снятие торпеды рассматривается как трудоёмкий процесс, многие категорически отвергают рассмотрение каких-либо дополнительных вариантов действий, направленных на ремонт радиатора печки.

Читать еще:  Не заводится Kia Sorento

Действительно, проще поручить такую работу автослесарям, но хочется заметить, что извлечь радиатор печки не совсем просто, но тем не менее нет необходимости снимать торпеду, можно пойти несколько иным путём. Конечно, придётся немного приноровиться, поскольку откручивать, снимать отдельные составляющие будет не очень удобно.

Итак, первоначально выключите зажигание, затем отсоедините провод «массы» от вашего аккумулятора, чтобы полностью обесточить систему отопления. Поскольку к радиатору присоединяются несколько шлангов, рекомендуем вам их предварительно пронумеровать или промаркировать, чтобы облегчить себе работу впоследствии, когда встанет необходимость осуществить процесс обратной сборки. Далее, слейте охлаждающую жидкость, которая залита в радиатор печки. Теперь, вооружившись пассатижами, снимите шланги патрубков.

Теперь перейдите к снятию некоторых элементов внутри салона. Под панелью приборов вы рассмотрите ещё одну дополнительную панель, которую вам необходимо снять. Далее, вы обнаружите болты, удерживающие центральную и боковую консоль. Безусловно, их следует открутить, а затем снять боковую стенку, панель отделки. Рекомендуем вам теперь снять декоративный кожух с двигателя. Около моторного отсека вы заметите шланги, пережмите их зажимами, затем открутите болты, фиксаторы, а затем аккуратно извлеките радиатор печки.

Когда проблемный радиатор извлечён, вам нужно его внимательно осмотреть. Такой визуальный осмотр позволяет спрогнозировать «будущее» радиатора. Если он находится в рабочем состоянии, но просто чрезмерно загрязнён, можете его почистить. Если же явно видно, что «воскресить» его вы просто не в силах, тогда вам лучше не тратить время зря, отправится в автомагазин на поиски подходящего радиатора.

Если вы вынуждены были приобрести новый радиатор, вам остаётся его внедрить на место предыдущего, проделав все те же самые манипуляции, но только в обратной последовательности.

Промывка радиатора

Существует ещё один довольно эффективный метод, «заставляющий» повысить результативность работы печки, способствуя успешной подаче тёплого воздуха в салон автомобиля.

Этот способ заключается в промывке самого радиатора. С проведением таких видов работ тоже может справиться каждый, кто ранее даже о нём ничего не знал, но только при условии, что перед непосредственным выполнением действий владелец авто внимательно ознакомился с инструкциями.

Для проведения таких промывочных манипуляций подготовьте все необходимые материалы. В частности, вам понадобятся два шланга, которые можно позаимствовать на время у владельцев стиральных машин или приобрести на рынке. И также вы должны побеспокоиться о приобретении специальных средств, при помощи которых вы желаете промыть радиатор. Это может быть лимонная кислота в сочетании с уксусной эссенцией, также можно использовать уксусную эссенцию с Тиретом.

Чтобы обеспечить циркуляцию такой промывочной жидкости, вам ещё необходимо найти и подготовить большое ведро, а также специальный насос. В частности, в качестве такого насоса подойдёт насос циркуляции отопителя Газели.

Теперь предлагаем вам сформировать круг, по которому будет циркулировать промывочная жидкость. Первый шланг подсоедините к патрубку подачи к отопителю, а второй — к патрубку обратки. Не забудьте надёжно зафиксировать шланги, воспользовавшись подготовленными хомутами. В ведро налейте горячую воду, добавьте подготовленные очистительные компоненты. Акцентируем ваше внимание на том, что процесс промывки будет максимально качественным, если он будет не кратковременным, а продолжительным. Чтобы в течение всего этого времени вода не остывала, лучше всего в воду опустить подключённый кипятильник. Теперь включайте насос, очистительная жидкость станет поступать в шланги, проходить весь созданный вами круг, выливаться вновь в ведро. Как показывает практика, большинство владельцев авто, проделывавших такую процедуру, не обнаружили никаких сгустков мусора в ведре, но сама жидкость становится чрезмерно тёмной, свидетельствуя о том, что ваши действия всё-таки были не напрасными. После завершения промывки отсоедините шланги, подключите все патрубки, как это было до начала процедуры. Запустите своё авто, протестируйте работу печки. В большинстве случаев автовладельцы остаются довольными результатом своей работы, поскольку салон авто начинает быстро прогреваться, обеспечивая высокий уровень комфорта для водителя и пассажиров.

Итак, радиатор печки в силу различных причин может спровоцировать ухудшение подачи тёплого воздуха, вследствие этого салон будет прогреваться недостаточно. Ознакомившись с нашими рекомендациями, вы сможете самостоятельно выполнить определённые действия с радиатором, прибегнув к его прочистке или полной замене, что поспособствует повышению качества работы системы отопления.
