Замена помпы уаз патриот

Замена помпы на УАЗ Патриот

Для нормального функционирования двигателя в конструкции UAZ Patriota установлена система охлаждения, благодаря которой поддерживается необходимая температура силового агрегата. Если система охлаждения перестает работать то двигатель может выйти из строя. Одну из важных функций в этой системе играет помпа или насос. Благодаря этому устройству охлаждающая жидкость движется по системе.

Назначение

Благодаря помпе в системе внедорожника обеспечивается постоянная циркуляция охлаждающей жидкости, это устройство по функционалу напоминает насос у которого имеются лопасти. Если помпа УАЗ Патриот на 409 двигателе выходит из строя и перестает работать, то это приводит к тому что мотор закипает что приводит к отрицательным последствиям например заклинивание.

Признаки и причины поломки

Основная причина по которой помпа на УАЗ Патриот выходит из строя это износ подшипника ступицы шкива, в результате на него начинает попадать охлаждайка. Помимо этой причины могут быть и другие, например:

  • Целостность сальника нарушается. Довольно часто это случается из-за использования некачественных промывок;
  • Крыльчатка подвергается коррозии. Это связанно с некачественным тосолом или антифризом;
  • Через уплотнительную прокладку расположенную между блоком мотора и насосом начинается течь. Проблема решается заменой прокладки или промазкой герметиком.

Прежде чем помпа выйдет из строя появляется ряд признаков говорящих что имеются проблемы и устройство в скором времени может выйти из строя.

Признаки могут быть следующими:

  • Нужно визуально осмотреть насос, если сальник износился вокруг помпы будут иметься потеки;
  • Если потеков нет, заведите мотор и если будет доносится свист или срежет, или идут посторонние вибрации то скорей всего имеются проблемы с крыльчаткой или подшипником;
  • Начинает греться двигатель, даже в холодное время суток. На первый взгляд при осмотре может показаться что деталь исправна, но если разобрать ее то можно увидеть что лопасти сломались или их разъело и жидкость перестает качаться;
  • Антифриз изменил свой цвет;

Для того чтобы не пришлось менять весь узел целиком, желательно устранять неисправность на ранней стадии.

Замена

Как правило замена помпы на внедорожнике УАЗ Патриот происходит в следующих случаях, когда деталь выходит из строя и нужно произвести ее ремонт или когда нужно получить доступ к некоторым элементам двигателя например во время замены ремня ГРМ. Довольно часто деталь меняется полностью, но при желании ее можно попробовать отремонтировать, для этих целей продается специальный ремкомплект который включает в себя:

  • Крыльчатку;
  • Сальник;
  • Подшипник.

Прежде чем производить ремонт старую деталь нужно снять, для этого необходимо подготовить весь необходимый инструмент:

  • Головку на двенадцать или рожковый ключ;
  • Шестигранник размером на шесть;
  • Для откручивания хомута накидной ключ на семь;
  • Отвертку с плоским концом;
  • Монтажную лопатку.

Когда весь инструмент готов можно переходить к демонтажу:

  1. Первым делом UAZ Patriot устанавливается на ручник и под колеса подкладываются упоры;
  2. Сливается охлаждающая жидкость;
  3. С кронштейна демонтируется гидроусилитель руля;
  4. Снимается расположенная в приводе вентилятора вязкостная муфта;
  5. У привода генератора демонтируется ремень;
  6. Извлекается отражатель шкива и сам шкив. Для этого шкив фиксируется отверткой и выкручиваются три винта крепления;
  7. Хомуты патрубков которые подходят к помпе ослабляются;
  8. Откручивается пара болтов спереди и один болт сзади, после чего насос извлекается.

Когда деталь снята можно производить все необходимые работы. Перед установкой новой детали очищаются уплотнительные места и устанавливается новая прокладка. Что бы не было протечки жидкости, на прокладку перед установкой желательно нанести герметик. Установка производится в обратном порядке.

Полезное видео

Рекомендуем ознакомится с видео:

В заключение можно сделать вывод, что помпа в УАЗ Патриоте является неотъемлемой часть которая должна быть всегда исправна, поэтому необходимо следить за ее состоянием, и в случае появления признаков говорящих что есть проблемы, проверить ее исправность.

Помпа на УАЗ Патриот: назначение, замена

Основным узлом каждого автомобиля является двигатель. Чтобы двигатель исправно функционировал, в конструкции имеется система охлаждения, которая позволяет поддерживать температуру мотора и не превышать нормированного значения. Отсутствие системы охлаждения приводит к немедленному выходу из строя двигателя автомобиля. Важную функцию в охлаждении двигателя внедорожника УАЗ Патриот играет водяной насос или помпа. Именно о данном изделии и поведает сегодняшняя статья.

Назначение

Помпа обеспечивает непрерывную циркуляцию охлаждающей жидкости в системе автомобиля УАЗ Патриот. Помпа представляет собой насос с лопастями, при вращении которых обеспечивается непрерывное движение охлаждающей жидкости.

Если насос по какой-либо причине перестает функционировать, то температура в двигателе мгновенно поднимается, что приводит к закипанию силового агрегата. Каковы причины неисправности помпы двигателя ЗМЗ-409 на УАЗ Патриоте существуют, рассмотрим подробнее.

Неисправности

Основной причиной неисправности насоса является протечка в системе охлаждения. Это может повредиться уплотнитель, посредством чего происходит проникновение ОЖ к подшипнику помпы и выводит его из строя. Чтобы не допустить такой причины поломки, нужно периодически осуществлять проверочные мероприятия герметичности шлангов.

Старый и новый насос

Кроме того, возможны и следующие виды неисправностей помпы:

  • Возникновение течи через прокладку.
  • Нарушена целостность сальника.
  • Износ подшипников.
  • Коррозия крыльчатки (из-за некачественного тосола).
Читать еще:  Устройство и регулировка привода сцепления Lada Samara

Выявить такого рода неисправности можно следующими способами:

  • Наличие посторонних шумов, издающихся из подкапотного пространства. Свидетельствует о неисправности подшипников.
  • Повышенная вибрация помпы.
  • Изменение цвета антифриза.

Любую неисправность правильнее устранять на раннем признаке, нежели после менять целый узел или систему охлаждения.

Разъело лопасти некачественной охлаждающей жидкостью

Замена

Замена помпы ЗМЗ-409 двигатель Евро-3 может потребоваться в двух случаях: когда необходимо произвести ремонт этого устройства или же его замену; при необходимости доступа к узлам двигателя ЗМЗ-409 внедорожника УАЗ Патриот.

Перед тем как приступить к замене, убедитесь в наличие следующего инструмента:

  • ключ на 12;
  • шестигранник на 6;
  • отвертки;
  • монтажная лопатка.

Замена водяного насоса ЗМЗ-409 двигатель Евро-3 осуществляется таким образом:

    Автомобиль УАЗ Патриот устанавливается на ручной тормоз и сливается охлаждающая жидкость из системы.

После снятия насоса ГУРа

Далее приступаем к проведению ремонтных работ. Если требуется замена изделия, то перед установкой новой помпы необходимо очистить уплотнительные места и обязательно установить новые прокладки.

Кроме того, во избежание течи жидкости, необходимо на прокладки нанести слой герметика. Монтаж новой помпы осуществляется в порядке обратном снятию. На этом замена ВН ЗМЗ-409 двигатель Евро-3 внедорожника УАЗ Патриот закончена.

К сведению! Если планируется установка второй печки в салон внедорожника УАЗ Патриот Евро-3, то дополнительная помпа только позволит обеспечивать непрерывную циркуляцию ОЖ для отопителя.

Подводя итог, необходимо заметить, что помпа является обязательным устройством, которое должно быть в исправном состоянии. Поэтому периодически следует контролировать ее состояние. Удачных ремонтных работ!

Замена помпы Уаз Патриот 409 двигатель

Силовой агрегат, как все знают – это главный узел в абсолютно любом автомобиле, в том числе и УАЗ Патриот. В конструкции любого мотора на авто присутствует система охлаждения, позволяющая полноценно поддерживать температуру движка, и чтобы она не превышала допустимых значений. Необходима такая система для исправной работы силового агрегата. При отсутствии охлаждающей системы, двигатель авто незамедлительно выйдет из строя. В этой важной системе основную роль играет помпа, или как ее по-другому называют водяной насос. Как раз об этом механизме и пойдет речь сейчас. Мы расскажем, как осуществляется замена помпы, какие бывают неисправности. В качестве рассматриваемого автомобиля УАЗ Патриот, который является очень популярным среди отечественных автолюбителей и его 409 двигатель.

Водяной насос позволяет непрерывно охлаждающей жидкости циркулировать в системе машины. Насос оснащен специальными лопастями, которые при вращении обеспечивают собственно движение жидкости, что позволяет мотору не перегреваться.

Когда помпа перестает работать, то сразу же в движке поднимется температура, и 409 двигатель «закипит». Предлагаем вам детально разобрать какие встречаются неисправности, и когда требуется замена помпы на популярном в нашей стране УАЗ Патриот.

  1. Неисправности помпы системы охлаждения
  2. Замена насоса своими руками в охлаждающей системе Патриота
  3. Подведем итоги

Неисправности помпы системы охлаждения

Самой частой и основной пожалуй причиной выхода из строя насоса становится протечка, образовавшаяся в системе охлаждения. В основном повреждается уплотнитель, и происходит проникновение жидкости к подшипнику насоса, что собственно и выводит систему из строя. Дабы этой поломки не произошло, автовладелец УАЗ Патриот должен регулярно проверять шланги на их герметичность и тогда не потребуется замена помпы.

Помимо этого бывают такие причины поломки:

  • Из-за применения некачественного тосола происходит коррозия крыльчатки.
  • Возникла течь непосредственно через прокладку.
  • Подшипники пришли в негодность.
  • У сальника нарушена целостность.

Как самостоятельно выявить такие неисправности:

  • У антифриза изменился цвет.
  • Из-под капота стали издаваться посторонние шумы (вероятно, испорчены подшипники).
  • Вибрация помпы стала повышенной.

Каждую неисправность желательно устранять на ранней стадии, в противном же случае потребуется со 100-процентной вероятностью замена помпы.

Замена насоса своими руками в охлаждающей системе Патриота

Полная замена водяного насоса на UAZ Patriot стандарта ЕВРО-3 потребуется вам в 2-ух случаях: когда требуется доступ к узлам мотора или когда необходимо по какой-то причине произвести ремонт/замену данного устройства.

Что вам потребуется из инструментов, перед началом замены:

  • Обычная монтажная лопатка.
  • Ключ 12’.
  • Разные отвертки.
  • Шестигранник 6’.

Сама замена, если в авто стоит 409 двигатель, осуществляется в следующей последовательности:

  1. Внедорожник перед самым началом проведения работы необходимо установить на ручной тормоз.
  2. Следующим этапом является слив из системы охлаждающей жидкости.
  3. Необходимо снять с кронштейна насос гидроусилителя рулевого колеса.
  4. Вязкостная муфта, располагающаяся в приводе вентилятора, также извлекается.
  5. Демонтируется в обязательном порядке ремень привода генератора.
  6. Извлечь нужно и шкив с отражателем. Для этой цели шкив следует зафиксировать при помощи обычной отвертки, и после выкрутить 3-и винта, после чего легко снимаются и отражатель, и сам шкив.
  7. Кронштейн насоса гидроусилителя руля крепится на специальных болтовых соединениях, которые нужно выкрутить.
  8. Извлекается непосредственно сам кронштейн.
  9. Патрубки, находящиеся около насоса, крепятся на хомутах, которые следует ослабить, насколько это возможно.
  10. Спереди ВН располагаются 2 болтовых соединения, которые требуется отвинтить.
  11. На задней части помпы имеется 1 болт, его также надо вывинтить.
  12. Последним этапом является извлечение помпы без каких-либо усилий.
Читать еще:  Диски Volkswagen Polo

После извлечения насоса можно смело приступать к ремонтным работам. В основном требуется полная замена устройства, а перед установкой нового механизма не забывайте, как следует очистить все уплотнительные места, и в обязательном порядке установите новые прокладки.

Дабы в дальнейшем избежать течи охлаждающей жидкости, на прокладки всегда наносите герметик. Установка нового насоса производится в обратном снятию порядке.

Подведем итоги

Подводя итог всему выше написанному, отметим, что насос в рассматриваемой нами системе авто UAZ Patriot – это обязательное устройство, которое всегда должно быть исправно. Следовательно, каждый владелец такой машины должен периодически проверять целостность механизма и контролировать состояние помпы.

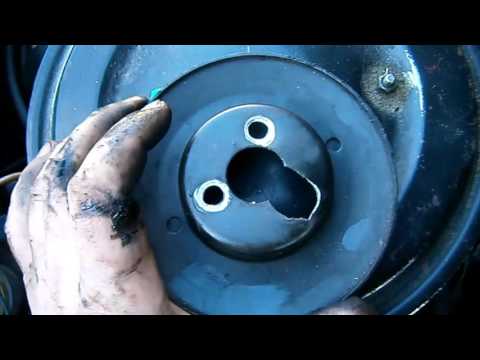

Замена шкива помпы. Патриот

Для просмотра онлайн кликните на видео ⤵

Замена помпы на УАЗ Патриот ЗМЗ-409 Подробнее

Уменьшенный шкив на помпу. Подробнее

уменьшенный шкив помпы змз 406 Подробнее

замена помпы змз 409 Подробнее

Откручивания вязкостной муфты уаз патриот Подробнее

Замена водяного насоса (помпы) УАЗ Патриот Подробнее

Замена помпы 406 го двигателя. Подробнее

Уаз патриот засвистела помпа . Замена подождет. Смазываем помпу Подробнее

UAZOBAZA # 119 Небольшой тюнинг системы охлаждения УАЗа за счет применения шкивов меньшего диаметра Подробнее

ЗМЗ 406 шкив вентилятора! ЛЕВАЯ РЕЗЬБА!! Как быстро открутить шкив помпы Газель 406 мотор Подробнее

Заклинило помпу на ходу, замена помпы на 406 двигателе. Подробнее

Уменьшенный ШКИВ помпы на ниву и зачем Подробнее

Как поменять помпу УАЗ Патриот Подробнее

ВАЗ 2106 замена шкива помпы. Тест крема для защиты от грязи. Мишкина Усадьба. Подробнее

Замена помпы Уаз Хантер Подробнее

Выпрессовка шкива помпы Газель, Волга, Соболь змз 406, 405, 409 Подробнее

Шкивы вентилятора и помпы для двигателей ЗМЗ 409, 514 и 5143. Обзор модификаций и взаимозаменяемость Подробнее

Замена помпы на УАЗе 409 двигатель,буханка Подробнее

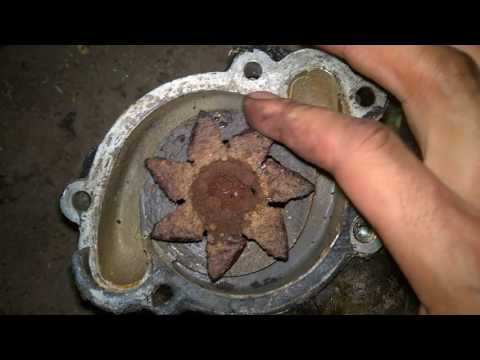

водяная попа двигателя 409 уаз патриот. сгнила крыльчатка. Подробнее

Замена помпы (водяного насоса) системы охлаждения УАЗ Патриот

Замена (снятие) водяного насоса, в народе называемого помпой производится в случае необходимости доступа к проведению других процедур, например при снятии ГРМ, либо при замене самой помпы. Основными неисправностями помпы являются свист, протечки по валу, не эффективная работ по перекачке ОЖ, которая проявляется повышением температуры двигателя, за счет износа лопастей помпы.
В случае если вы решили проводить какие-либо смежные работы связанные с водяным насосом (помпой) системы охлаждения УАЗ Патриот, то проведите ревизию и самого насоса, быть может он нуждается в замене. Лучшего его замену произвести сразу, так как трудоемкость процедуры снятия и установки насоса высока.

Процесс снятия водяного насоса (помпы) УАЗ Патриот

Сразу оговоримся, что все процедуры по снятию помпы показаны со снятым радиатором системы охлаждения. Для снятия помпы вам потребуется ключ «на 12», шестигранник «на 6», отвертка с плоским лезвием и монтажная лопатка, также все те инструменты, которые будут упомянуты в статьях- ссылках.
Прежде всего необходимо слить ОЖ — «Замена охлаждающей жидкости УАЗ Патриот». Далее снимите с кронштейна насос гидроусилителя рулевого управления (см. «Замена насоса гидроусилителя рулевого управления УАЗ Патроит» ). Также необходимо снять вязкостную муфту привода вентилятора (см. «Снятие и установка вязкостной муфты УАЗ Патриот»). И последнее, что снимается для подготовки демонтажа помпы является ремень привода генератора и водяного насоса (см. «Замена ремня привода генератора и водяного насоса УАЗ Патриот» ).
Для снятия шкива и отражателя на шкиве помпы зафиксируйте шкив с помощью отвертки и выверните 3 винта его крепления…

Снимаем отражатель и шкив…

Откручиваем 3 болта крепления кронштейна насоса ГУР…

Снимаем кронштейн с машины…

Ослабляем хомуты на патрубках подходящих к помпе…

Откручиваем 2 болта спереди помпы …

После этого насос (помпу) можно снять с машины…

Перед установкой насоса очистите уплотняющие поверхности и установите новые прокладки.

Также на уплотняющие прокладки можно нанести тонкий слой герметика.
Установка помпы производится в обратном порядке. Далее устанавливаются все те узлы, которые были сняты при подготовке к снятию насоса УАЗ Патриот.

Почему происходит поломка помпы на УАЗ Патриот и как решить эту проблему

Водяная помпа УАЗ с принудительным ременным приводом от коленчатого вала является компонентом системы охлаждения двигателя ЗМЗ-409. От исправности устройства зависит температурный режим силовой установки, прекращение циркуляции жидкости приводит к перегреву и заклиниванию мотора.

Для чего нужна помпа на УАЗ Патриот

Водяная помпа необходима для циркуляции антифриза внутри радиатора и рубашки охлаждения. Насос работает совместно с термостатом, который поддерживает необходимый температурный режим. Антифриз прокачивается насосом через рубашку двигателя, а затем поступает через термостат в радиатор или идет обратно в блок цилиндров (зависит от температуры мотора).

Стальной вал оборудован съемным шкивом для передачи крутящего момента от коленчатого вала поликлиновым ремнем и установки вязкостной муфты с вентилятором.

Причины поломки помпы и первые признаки

Причины повреждения водяного насоса:

  1. Разрушение резинового сальника из-за естественного износа или попадания в систему охлаждения посторонних примесей.
  2. Кавитационный износ лопаток ротора, происходящий под воздействием пузырьков газа, присутствующих в жидкости.
  3. Нарушение герметичности уплотнительной прокладки, смонтированной между корпусом помпы и картером движка.
  4. Люфт подшипника, возникающий из-за износа или в результате попадания антифриза через текущий сальник.
Читать еще:  Не заводится ВАЗ 2107

Поврежденный узел начинает пропускать жидкость, которая скапливается на корпусе или стекает по картеру двигателя на защиту поддона. Неисправный подшипник издает посторонние звуки, которые слышны на работающем моторе. При нарушении целостности ротора ухудшается циркуляция жидкости, что приводит к росту температуры силовой установки.

Особенности замены или ремонта своими руками

При обнаружении дефектов владелец автомашины может установить новую помпу или заменить внутренние детали, используя специальный ремкомплект. В набор входят вал, подшипник, уплотнительные элементы и крыльчатка. Для установки новых компонентов требуется снять насос с силового агрегата.

  1. Слить антифриз через краны, расположенные на радиаторе и блоке цилиндров.
  2. Демонтировать насос усилителя рулевого управления (магистрали не отсоединяются).
  3. При помощи гаечного ключа открутить гайку, удерживающую на шкиве корпус вязкостной муфты с вентилятором.
  4. Ослабить натяжение ремня, а затем снять привод.
  5. Отвернуть 3 болта крепления шкива, удерживая узел от проворачивания отверткой.
  6. Снять шкив и отражательный экран, а затем демонтировать кронштейн насоса усилителя руля.
  7. Ослабить хомуты магистралей системы охлаждения, идущих от термостата и патрубка забора антифриза.
  8. Выкрутить 3 болта, фиксирующих корпус водяного насоса на моторе.
  9. Демонтировать узел, затем удалить остатки прокладки с плоскости на блоке цилиндров.

Помпа разбирается на верстаке при помощи слесарного инструмента и съемника. При установке подшипника и сальников используются металлические оправки. Если владелец автомашины планирует использовать новый агрегат, то рекомендуется покупать насос с ротором из синтетического материала. Рабочие колеса, изготовленные из стали, подвержены коррозии от контакта с антифризом на водной основе.

Перед обратной сборкой необходимо установить новую прокладку. Для дополнительного уплотнения линии соединения может использоваться специальный герметик, не теряющий характеристик при циклических перепадах температуры. После монтажа деталей в систему охлаждения заливается свежий антифриз и удаляются воздушные пробки.

Замена помпы и вискомуфты

УАЗ Патриот 2015

  • Всем добрый день!

    Не успел я поменять потёкшие амортизатры — и новая напасть 🙁 Несколько дней по утрам обнаруживаю лужу антифриза под машиной. Под капотом всё сухо, надо смотреть снизу. Приезжаю к моим теперь уже проверенным мастерам, поднимаем на подъёмнике и. видно, что течёт из помпы. Сняли, стали в руках крутить, а крыльчатка еле-еле со скрипом проворачивается. Пипец короче. Поехал купил новую, 2200 рублей встало. Но раз уж вентилятор с кожухом сняли решил заменить вискомуфту на электро вентиляторы. Читал про это много. Плюсы: меньше нагрузка на двигатель (вентилятор с вискомуфтой килограммов пять весит и крутится постоянно), уменьшается время прогрева (проверил, значительно уменьшается) поскольку греется без постоянного обдува, должен немного уменьшиться расход (чуть-чуть, но должен). В жару в пробках охлаждение электро вентилятором НАМНОГО эффективнее, поскольку от оборотов двигателя ничего не зависит. Если вискомуфту клинанёт — то машина встаёт, вентилятор работать не будет. Если накроется термодатчик или реле управления — можно провода напрямую кинуть и ехать с постоянно включенными вентиляторами.

    Систему взяли от Нивы. Подошло с минимальными переделками крепежа — в обед загнал машину, вечером забрал.

    На фото видно как встало, где термодатчик, а ещё теперь есть СВОБОДНЫЙ доступ к роликам и ремню!

    Съездил на Михайловский перевал, он хоть всего 245 м н.у.м, но набор высоты крутой, серпантин не деёт сильно разогнаться. Туда и обратно километров тридцать.

    До перевала ехал по городу, машин мало, только светофоры. Температура даже близко не подошла к моменту сработки термостата (он настроен на 92-87 градусов). На перевале специально выключил печку (за бортом +1), чтобы всётаки заработали вентиляторы. И они заработали на самом верху. Потом на обратном пути ни разу не срабатывали и только около дома на холостых дождался сработки и сфотографировал приборы. Так что в холодное время года нагрузки от охлаждающей системы вообще не будет.

    И ощущения от вождения после большого количества «доделок». После того как перепрошил мозг у Патрика, убрал катализатор, сменил колёса на более лёгкие (хотя и того же внешнего диаметра), поменял наконечники рулевых тяг и заменил вкладыши в шкворнях на латунные, и убрал вискомуфту машина бежит намного резвее, движка практически не слышно, управляемость рулём точнее, руль стал информативней. По трассе обгон на пятой — легко, очень хорошо ускоряется со 100 на 130-140. Больше 160 пока не разгонял, но чувствуется что пойдёт 🙂 Обороты при 90 км/час на пятой скорости 2200 примерно. Расход в районе 9,5 литра.

    На фотографиях приборной панели заснял стрелку во время сработки термодатчика и во время выключения.

    Итог — машина после ряда доделак очень радует. Но качество комплектующих — удручает. Стоимость владения авто увеличивается за счёт слишком чайстой замены разных деталей 🙁
