Замена ремня грм мазда 626

Замена ремня ГРМ на Mazda с двигателем 2.2 л. (F2)

    120 12 102k
    62 6 98k

Для того, чтобы произвести замену ремня ГРМ на автомобиле Мазда с двигателем F2 2.2 литра, нужно в первую очередь выкрутить свечи, после чего снять верхнюю крышку ремня ГРМ.

Снятие навесных ремней (ремни кондиционера и генератора)

Крышка крепится на 4 болта, они откручиваются ключом на 10. Один болт должен быть длинный. Теперь приподнимаем автомобиль. Начинаем снимать правое колесо. Так же понадобиться снять пластиковую защиту.

Как только защита снята, начинаем ослаблять гайку натяжителя на компрессоре кондиционера, натяжительный болт ослабляется на 10-15 оборотов, а снизу компрессора нужно ослабить болт с гайкой.

После такой процедуры компрессор довольно свободно начинает перемещаться вверх вниз. Этого хватит, для того, что бы снять ремень компрессора. Ремень генератора тоже нужно ослабить, чтобы сделать это, воспользуемся рожковым ключом на 12 и головкой на 12.

Заодно проверяем состояние навесных ремней. Теперь начинаем выставлять метки это очень ответственная работа.

Установка меток ГРМ

Проворачивать распредвал за болт нельзя ни в коем случае поворачивать, так как они ломаются сразу. Теперь снизу, откручиваем 6 болтов ключом на 10, после можно снять шкив коленвала.

Заодно можно сразу заменить сальники.

Как правильно поменять ремень ГРМ

Теперь ослабляем ролик натяжитель, ролик нужно отжать на пару витков в сторону пружины и зафиксировать его, чтобы зафиксировать нужно немного затянуть болт. Ставим ремень обратно, при установке можно воспользоваться такой хитростью, если посмотреть на ремень, то его правое плечо не будет натягиваться? а левое начнет регулироваться.

Это нужно для того, чтобы одеть ремень без проблем. Болт ролика натяжителя отпускается тогда, когда ремень одет, не забудьте затянуть болт натяжного ролика.

Теперь настало время поставить обратно на место защиту, про шкив коленвала тоже не забываем, ставим его на место и крепко закручиваем болты, крепящие его к шестерне.

Верхнюю пластиковую крышку возвращаем на место.

Затягиваем болт компрессора кондиционера,

после возвращаем на место пластиковый грязезащитный чехол,

который крепится на болтов и конечно же ставим обратно колесо.

Что ест ремень ГРМ

Встречаются случаи когда на нашем ВАЗ жрет ремешок газораспределения. Потрепанная боковина приводит к недоумению и возникает вопрос, что съедает ремень ГРМ? Причина довольно простая — перекос
Подробнее

Каталожные номера и цены на замену ремня ГРМ Мазда своими руками

Оригинальный ремень ГРМ для двигателя 2.2 имеет артикул Mazda F202-12-205 или Mazda F203-12-205, а его средняя цена находится в районе 2500 рублей. Аналоги, как то: LYNXauto 110FL25.4, Contitech CT774, Dayco 94144 и другие, идут по цене около 500 рублей.

Также понадобится ролик натяжителя ремня ГРМ, каталожный номер оригинала — Mazda FE1H-12-700A, за него в среднем просят 2700 рублей. Аналоги вроде: GMB GT-20010, Nsk 52TB2803B01, LYNXauto PB-1044 и другие, оцениваются примерно в 300-500 рублей.

Еще один оригинальный ролик (обводной) ремня ГРМ обозначен в каталогах как Mazda FE1H-12-730/A, а ценник на нем имеет цифры близкие к 2000 рублей. Такие аналоги как: GMB GT-20020, Koyo DG3060312RR1HC2, LYNXauto PB-3020 и другие, обойдутся около 300-600 рублей.

Итого, если использовать оригинальные запчасти, придется выложить больше 7000 рублей, а если использовать аналоги от других производителей, то немногим больше 1500 рублей.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области.

Источник: http://www.mazda.narod.ru/rukovodstvo/gd22remen.htm

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как правильно по меткам поставить ремень?

Погнёт ли клапана на двигателе F2 если соскочил ремень на холостом ходу?

Установка ремня грм 16-ти клапанную Мазду 626

Как поставить ремень ГРМ?

Идет перекос вследствие чего получается несовпадение параллельности осей коленвала и распредвала. Такая тема не раз подымалась на разных форумах (много видосов по поводу сползания на ВАЗах), в вашем же случае тоже те все проблемы актуальны + не забывать ставить внизу шайбу (в этом фото отчете такой момент упоминается). Поэтому проблемой может быть как сами шестерни, так и разбитая помпа так и ролики (в частности натяжной, разбит, гуляет или его ось искривилась), так и не подложили шайбу (рядом со шкивом коленвала должна быть направляющая шайба). У маздоводов чаще всего такая проблема возникает именно из-за отсутствия таковой шайбы.

Здравствуйте. У меня мазда 929. 2.2i glx ремень грм в точности как у вас но не с боку а спереди. Проблема встала в том что РЕМЕНЬ ГРМ СПОЛЗАЕТ К ДВИГАТЕЛЮ и стирается сам и стирает алюминиевую заслонку . Помогите! Спасите ! volgin391@mail.ru

Михаил Иванович Калинин

Александр,если шум типа громкий цик..цик. цик (можно сказать цок. цок. цок),это гидро компенсаторы (почему то от нехватки масла или меньшего уровня,к ним плохо подаётся масло,именно впереди 1,2,3 цилиндр. кто то в масляном насосе меняет пружинку.кто то масло по гущё льёт, я поменял гидрики.и то со второго захода — дешёвые не прокатили 50/50),если шум,как от не мазаных подшипников,шелестящий.со временем переходящий в свист,это или ролики (ролик),или помпа ( буквально вчера у меня оказалась помпа,даже шкив с неё слетел.во как. )

Здравствуйте. У меня тоже мзда 626 2.2 без кондёра, на днях появился сильный шум в двигатели со стороны ремня грм. Особенно на холостых подстукивает, когда трогаешься или газуешь пропадает. А всё это появилось как потёк сальник с лобового. Не знаю как определить мб нятяжитель ремня грм.

Установка ремня грм 16-ти клапанную Мазду 626

Замена ремня ГРМ на Mazda с двигателем 2.2 л. (F2)

Если вам требуется демонтаж и установка нового ремня ГРМ не торопитесь отдавать автомобиль на СТО, вы можете справиться и самостоятельно. Первым действием нам нужно выкрутить из колодцев свечи, а также крышку ремня ГРМ демонтировать.

В начале нам нужно демонтировать навесные ремни, также избавимся от ремней кондиционера и генератора.

Для того, чтобы выкрутить крышку, нам нужно выкрутить четыре болта крепления, здесь поможет ключ на «десять». Теперь демонтируем колесо по правой стороне, после избавляемся от пластиковой защиты.

После того, как мы избавились от защиты, немного подкрутите гайку, которая располагается на компрессоре кондиционера, после болт прокрутите на десять оборотов, также посмотрите на компрессоре снизу тоже есть болт и гайка, её тоже выкрутите.

Компрессор теперь тоже свободно ходит, он может ходить сверху вниз. Это нам нужно для того, чтобы мы смогли спокойно демонтировать ремень компрессора. Ремень, его натяжение ослабьте, здесь поможет ключ рожковый на «двенадцать» ну или подходящая головка.

Проверьте в каком ремни навесные. Далее выставьте метки на ремне, это очень важно, потом вы не сможете правильно установить без них ремень новый.

Выставляем метки на ремне ГРМ

Метка шестерёнок распределительного вала должна совпасть с треугольником, который располагается на корпусе головки.

Распределительный вал ни в коем случае не прокручивайтесь за болт, всё сразу выйдет из строя и сломается. Далее вам нужно по низу найти болты(6 штук) и вкрутить их ключом на «десять», далее шкив коленчато вала демонтируйте.

Читать еще:  Замена воздушного фильтра двигателя Mercedes

Также можете и сальники заменить.

О процедуре замены ремня ГРМ.

Следующим действием нам нужно ослабить ролик натяжителя. Отожмите ролик, пружину отложите в сторонку и зафиксируйте. Болт подзатяните это и будет момент фиксации. Ремень установите обратно. Если ремень не попадает на зуб, тогда шестерёнку немного продвиньте по направлению часовой стрелки.

Для того, чтобы надеть ремень нам нужно выполнить вышеперечисленные действия. Болт можете опустить в момент когда уже наденете ремень полностью, болт ролика натяжного хорошенько затяните.

Далее защиту устанавливаем на место, не забывайте про шкив коленчатого вала, установите его на место, а после зафиксируйте болтами, которые крепят его к шестерёнке.

Крышку пластиковую верните на место.

Болты компрессора кондиционера аккуратно закрутите.

Далее чехол грязезащитный верните на место.

Далее верните на место колесо и болты верните на место.

Какой ремень выбрать и какая его стоимость?

Ремень оригинальный для данного автомобиля выпускается под каталожными номерами Mazda F202-12-205, Mazda F203-12-205, его стоимость около 300 тысяч рублей. Также есть и хорошие, качественные аналоги фирм производителей LYNXauto 110FL25.4, Contetich CT774, Dayco 94144 и т.д их можете купить примерно за сумму до 1000 рублей.

Также нам нужен будет для замены ролик натяжителя ГРМ, его номер — Mazda FE1H-12-700A, приобрести сможете его примерно за 2700, также есть и хорошие аналоги, такие как: GMB GT-20010, Nsk 52TB2803B01, стоимость предложенных ремней до 500 рублей.

Также вы можете приобрести ролик обводного ремня ГРМ, оригинальный стоит до двух тысяч рублей, а аналоги обойдутся до 600 рублей максимум.

То есть при выборе оригинальных деталей вам придётся отдать около семи тысяч рублей, а за аналоговые чуть больше полутора тысяч рублей.

Замена ремня ГРМ Мазда своими руками видео, фото

Я работал в гараже на яме.

Просто положил поперек доску и на нее поставил домкрат фото 2. Подпираем движок, отворачиваем гайки и болты правой опоры двигателя, снимаем опору. После этого снимаем клапанную крышку и 2 пластиковые крышки верхнюю и нижнююприкрывающие ремень ГРМ, движок по мере необходимости приподнимаем-опускаем домкратом. Сложновато было снять нижнюю платиковую крышку — мешался шкив водяной помпы. Попытался его снять, отвернув 4 болтика на 10, замена грм на мазда 626 не удалось.

Он крутится, и как это сделать я не сообразил. Ну и ладно, крышка и так снялась, благо она гибкая и допускает некоторые вольности при съеме-монтаже.

Замена ремня ГРМ Мазда 626 FP 1.8 , FS 2.0

Клапанная крышка довольно чистая, а вот сам движок — весь в мазуте! Буду почаще менять масло.

Мож при смене еще промывочным пользоваться Попадание рабочих жидкостей на ремень способствует разрушению его структуры. В особенности это касается моторного масла. Конечно, современные расходники сделаны из резины, обладающей повышенной стойкостью к воздействию химических веществ, но все же это реально может снизить замена грм на мазда 626 эксплуатации расходника.

Иногда в целях экономии мы покупаем расходные материалы по низким ценам. Такая экономия не оправдана, ведь дешево можно купить только некачественное изделие.

Как заменить ремень ГРМ на Mazda 626 GF ?

Если вы давно не меняли натяжной и паразитный ролики, подшипники на них могут заклинить, что способно привести к обрыву. Иногда заклинивает шестерня помпы, что тоже приводит к обрыву ремня. Водяной насос может заклинить, из-за чего происходит перескакивание зубьев по шестерне. Вал помпы при этом перекашивается.

Но заклинивание происходит постепенно, поэтому его можно предотвратить. На первом этапе будет слышен писк, а в момент разрушения сепаратора — треск. Если цепь разорвется, то это может привести к серьезным последствиям — загибу клапанов и получению различных дефектов поршней и цилиндров. Клапана могут замена грм на мазда 626 не погнуться, но это только если очень повезет.

Здесь многое зависит от их положения в момент разрыва. Если удар последует, то шток клапана обязательно погнется.

После этого их можно только заменить. Но худшее, что может случиться — это повреждения поршней. Auto-Translated Original RU typ6o6yp last online 1 month ago Последовательность была сто раз уже разжевана на форумах, поэтому отмечу только тонкости. Вывесил машину на опорах.

Установка ремня грм 16-ти клапанную Мазду 626

Тут стоит подстраховаться, и на всякий случай подложить под лонжерон кирпичей, что бы потом не отложить. Далее, первым делом лучше сорвать болт шкива коленвала.

Я пытался сделать это выжав тормоз на 5-й передаче — ни в какую. Пришлось срывать стартером. Метод опасен для жизни стартера, но на практике оказался весьма действенным.

Далее домкратим двигатель в поддон. Что бы ничего не замять, я подложил кусок фанеры. Так же есть вариант упереть головку с воротком в лонжерон и слегка крутануть стартером. Скидываем защиту ремня, и маркируем «замазкой» метки на зубчиках шетерен распредвалов, на шкиве коленвала и замена грм на мазда 626 ремне.

  • История и технические характеристики
  • Модификации и маркировки двигателей
  • Mazda 626 GD обзор
  • Mazda 626 GE обзор
  • Какое масло заливать в Мазда 626
  • Плавают обороты холостого хода
  • Промежуточное ТО Мазда 626
  • Диски и резина на Мазда 626 Размеры
  • Рейтинги производителей автозапчастей

Замена ремня ГРМ Мазда 626 FP 1.8 , FS 2.0

Снятие ремня ГРМ на Мазда 626 FP, FS 1.8 2.0

Ремень ГРМ одна из важнейших деталей в автомобиле, порванный ремень в поле, довольно страшная поломка, с которой никто не хотел бы столкнуться. В автосервисах за такую работу берут достаточно денег, да оно в принципе и понятно, работа достаточно трудоёмкая, не двигатель перебрать конечно, но хватает. По этому есть смысл представить мануал по замене ремня ГРМ.

Мануал будет по двигателю FP думаю, что принципиальной разницы между FS нет.

  1. Необходимые запчасти прокладка клапанной крышки, ремень и ролики ГРМ, герметик, белый маркер замазка, для пометок
  2. Для начала нужно обесточить машину и скинуть клемму с Аккумуляторной батареи, да да, опять придется настраивать часы
  3. Откручиваем правое колесо, и поднимаем на домкрате правую сторону нашей Мазды, снимаем пластиковую защиту для доступа к двигателю
  4. Ослабляем болты на шкиве водяного насоса (помпе), сразу не откручивайте
  5. Снимаем насос ГУР, далее скидываем шкив помпы, вообще при замене ГРМ на Маздах, рекомендуется сразу менять и помпу. Ослабляем болты крепления генератора, снимаем реиень
  6. Необходимо выкрутить болт правой подушки двигателя, предварительно поставив двигатель на домкрат, пень, колеса, что душе угодно. Это даст нам возможность регулировать ДВС по высоте, для удобства откручивания болтов
  7. Убираем и откручиваем все, что может помешать нам скинуть клапанную крышку, после чего откручиваем и снимаем саму крышку
  8. Выставляем поршень на ВМТ (Верхняя мертвая точка) для этого нужно прокрутить коленвал так, что бы метка на нем совпадала с меткой на пластиковой шкале регулировки зажигания Т, можно это сделать прокручивая ключем с головкой коленвал. (ещё способ поднимаем обе стороны авто, и выставляем метку методом прокрутки колеса), дополнительно должны совпадать метки I и E шестеренок распредвалов
Читать еще:  Suzuki Grand Vitara (2013 год)

Замена ремня ГРМ Мазда 626 с двигателем 2.0

Ременный привод появился еще в 1956 году. До этого в силовых агрегатах автомобилей использовалась только цепь. Ремень связывает валы двигателя, производя синхронизацию их работы. Привод ГРМ – это очень важно. Беря в учет данный факт, нужно все время следить за его состоянием и вовремя совершать замену. Замену ремня можно поручить специалистам, но можно и произвести ее самостоятельно. Для этого нужно только внимательно ознакомиться с инструкцией. Здесь мы будем говорить о замене ременного привода на Мазда 626 2.0.

Из-за чего привод обрывается

Производители Мазды уверяют, что ресурс ременного привода составляет 150 000 км. Это достаточно много, но расходник может износиться и раньше. А вот какие причины этого могут быть:

  • Если вы частенько ездите по плохим дорогам, если любите гонять с большой скоростью, то это обязательно отразится на состоянии ремня негативным образом. В этом случае коленвал раскручивается максимально, и двигатель получает повышенные нагрузки. Прицеп также не способствует продлению службы привода.
  • Попадание рабочих жидкостей на ремень способствует разрушению его структуры. В особенности это касается моторного масла. Конечно, современные расходники сделаны из резины, обладающей повышенной стойкостью к воздействию химических веществ, но все же это реально может снизить срок эксплуатации расходника.
  • Иногда в целях экономии мы покупаем расходные материалы по низким ценам. Такая экономия не оправдана, ведь дешево можно купить только некачественное изделие.
  • Если вы давно не меняли натяжной и паразитный ролики, подшипники на них могут заклинить, что способно привести к обрыву.
  • Иногда заклинивает шестерня помпы, что тоже приводит к обрыву ремня.
  • Водяной насос может заклинить, из-за чего происходит перескакивание зубьев по шестерне. Вал помпы при этом перекашивается. Но заклинивание происходит постепенно, поэтому его можно предотвратить. На первом этапе будет слышен писк, а в момент разрушения сепаратора – треск.

Если цепь разорвется, то это может привести к серьезным последствиям – загибу клапанов и получению различных дефектов поршней и цилиндров. Клапана могут и не погнуться, но это только если очень повезет. Здесь многое зависит от их положения в момент разрыва. Если удар последует, то шток клапана обязательно погнется. После этого их можно только заменить. Но худшее, что может случиться – это повреждения поршней. Но понять это можно, только полностью разобрав двигатель.

При обрыве ремня происходит полная остановка мотора на ходу. Запустить мотор после этого уже не получается, а стартер вращается легче, чем обычно. Иногда во время разрыва может быть слышен стук. Это свидетельство того, что клапаны все же столкнулись с поршнями. После этого уже не нужно пытаться завести мотор, иначе ему может быть нанесен дополнительный вред.

Регламент замены

В инструкции по эксплуатации автомобиля указан регламент использования ремня ГРМ. В Мазде это 150 000 км. Еще там указано, что вместе с ремнем нужно заменить и натяжной ролик. Конечно, если он еще не износился, делать это необязательно, но ведь очень скоро на нем может появиться люфт, и тогда уже придется вновь разбирать весь механизм из-за замены одного ролика. Поэтому лучше сделать это сразу.

Досрочная замена ременной передачи может быть необходима в следующих случаях:

  • ремень покрылся трещинами;
  • края разлохматились и видны отдельные нити;
  • появились трещины между зубцами;
  • зубцы истерлись или потрескались.

Рекомендуется почаще производить осмотр ременной передачи, тем более, что сделать это несложно. Вместе с ремнем нужно совершить осмотр звездочек и стенок цилиндров. Если на них появились подтеки масла – это тревожный сигнал.

Внимание: если мотор стал работать неустойчиво, а на холостых оборотах раздаются выстрелы из выхлопной трубы, значит нужно осмотреть ремень еще раз. Скорее всего, фазы распределения газов сдвинулись. Это может случиться в том случае, если ремень перескочил на несколько зубцов.

Выбор фирмы

Современные ремни – сделаны из высококачественного материала, они обладают высокотехнологичными качествами, поэтому стоят недешево. Чтобы выбрать качественный расходник, следует придерживаться следующих рекомендаций:

  • Возьмите с собой старый расходник, чтобы не ошибиться с размером зубцов и некоторыми другими параметрами. Дли на и ширина зубцов должны полностью совпадать.
  • Выбирайте только самые лучшие варианты. Экономить здесь не следует.
  • Дешевые ремни всегда жесткие. Но выбирать стоит эластичный расходник. Он хоть и дороже, но прослужит значительно дольше.
  • Поверхность ремня должна быть гладкой. Заусенцы и наплывы на ней не допускаются, это брак.

Не стоит покупать подобные расходные материалы в интернет магазинах, так как проверить приведенные выше параметры в этом случае не представится возможным. Лучше покупать ремни в проверенных торговых точках. Кстати, там они продаются в комплексе.

А вот как можно выявить подделку. Если вы считаете, что вам предлагают поддельный товар, попросите показать несколько образцов. На тыльной стороне размещены их номера. У фирменных расходников они всегда разные, а у подделок – одинаковые.

Замена ремня

Главное при замене ременной передачи – следить за совмещением меток. Если они будут сдвинуты, это приведет к нарушению функции распределения газов. Для замены потребуется набор обычных инструментов:

  • ключ для снятия колес;
  • домкрат;
  • накидные ключи;
  • головки;
  • удлинители;
  • плоскогубцы;
  • отвертки;
  • фиксаторы.

1. Ставим авто на ровное место. Фиксируем ее, установив на тормоз. Поддомкрачиваем машину и снимаем колесо справа.
2. Снимаем защитный кожух.
3. Снимаем защиту картера, брызговики и прочие элементы, которые будут мешать в дальнейшей работе.
4. Заклиниваем коленвал при помощи большой отвертки. Ее надо вставить между зубцов маховика.
5. Откручиваем болт, крепящий шкив коленвала. После этого демонтируем шкив, а болт вкручиваем обратно.
6. Вращаем коленвал до совпадения отметок на звездочках и маховике.
7. Ослабляем натяжение натяжного ролика. Снимаем ремень, затем снимаем и сам ролик.
8. Вынимаем сальники.

Совет: обычно болт шкива закручен очень сильно, и открутить его бывает проблематично. Попросите помощника выдавить тормоза на 5 передаче. Так открутить его будет гораздо проще.

9. Новый привод надо надевать так, чтобы слабина образовалась со стороны натяжителя. Следите за совпадением меток.
10. Начинаем натягивать ремень. Для этого в отверстие натяжного ролика вставляем пассатижи, проворачиваем и закручиваем гайку. Ремень качественно натянут, если его не получается прокрутить больше, чем на 90 градусов.
11. Проводим сборку от обратного, заводим мотор и слушаем, как он работает.

Видео

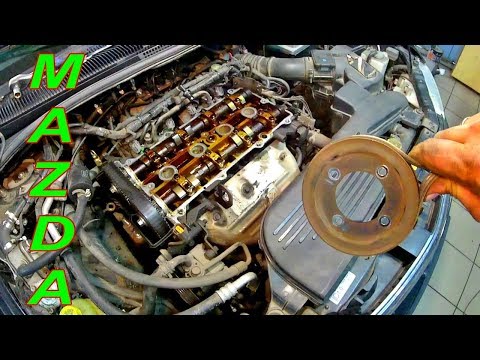

Замена ремня ГРМ Мазда 626 / Выставляем метки ГРМ Mazda 626 2l / Ремонт и обслуживание Мазды

Для просмотра онлайн кликните на видео ⤵

Замена ремня ГРМ на мазде 626 Подробнее

КОГДА МЕНЯТЬ ГРМ? Подробнее

МАЗДА 626 замена ГРМ и сальников валов ДВС Подробнее

«ГТ» Установочные метки ГРМ на Маздовском RF — 2.0TDi 16v. Подробнее

ЗАМЕНА РЕМНЯ ГРМ, РОЛИКОВ, МЕТКИ. Подробнее

как поменять грм на мазде 626 2 0 Подробнее

Оживление мертвеца. Мазда 929 2.2 л. После бестолковых мастеров. Подробнее

Читать еще:  Замена лампЭлектрооборудование

Мазда 626 / замена ГРМ Подробнее

Мазда 626 замена ремня ГРМ. Установочные метки двигатель 1.8 Подробнее

Как выставить зажигание ,Самый простой и надёжный метод. Подробнее

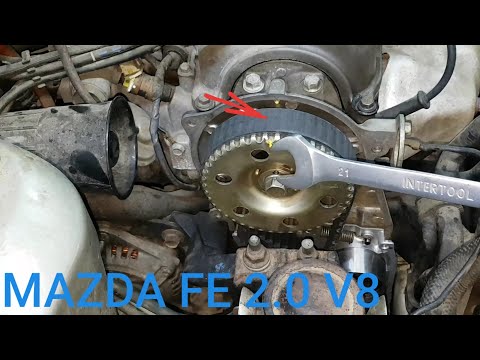

Mazda 626 FE 2.0 FS valve 8 замена помпы грм Подробнее

Замена ремня ГРМ Мазда Премаси. Подробнее

Замена ГРМ MAZDA 626 и тест эндоскопа Подробнее

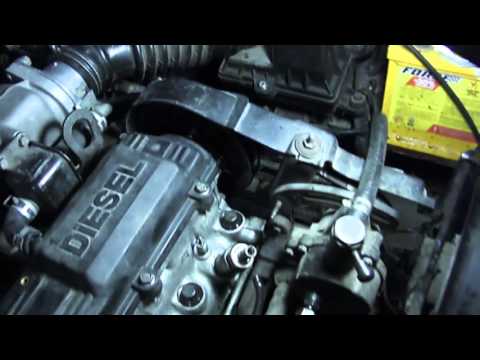

Замена ремня ГРМ, Мазда 626 2.0 дизель GD. Гнёт ли клапана на Мазда 626 дизель? Подробнее

метки ремня грм мазда 626 1.8инжектор 16 клапанов бензин 1992 год Подробнее

«ГТ» Мазда Примаси (626GE,GF) 1.8-2.0i — Замена к-та ГРМ, помпы! Подробнее

«ГТ» Замена ремня ГРМ на Мазда 626 GC 1.6L Подробнее

«ГТ» Установка ГБЦ на Мазда 626 GD, 2.0d 1988г. Подробнее

Mazda MPV 2.0 дизель течь сальников, замена грм и ремонт роликов генератора. Подробнее

ОТЧЕТ: замена ремня ГРМ

Опции темы
  • Подписаться на эту тему…
  • Поиск по теме

    ОТЧЕТ: замена ремня ГРМ

    Итак, при пробеге 96 ткм решил-таки заменить ремешок ГРМ. По весне спрашивал, во сколько мне это обойдется в Йокогама-сервисе (тогда же, когда отдавал им с насосом ГУРа машину). Насчитали мне вместе с запчастями (ремень ГРМ, сальники 3 шт, ролики — 2 шт, и работа) без малого 10 т.р. :-((( Нафик-нафик.

    Забегая вперед скажу, что мне вся замена обошлась в ремешок SUN (900р) , ну и герметик я прикупил за 130р, хотя его-то понадобилось вообще чуть да маленько. Сальники родные — не текут, все сухо, ролики тоже не шумат. Менять не стал. Ну и работы — часа на 3-4, не спеша, да без опыта на этом двигателе. До этого 2 раза менял на Тойоте Спринтер, движок 5A-FE. Ну-у-у, там немного попроще. Но в целом — тоже самое.

    Самым легким в этой процедуре оказалось отворачивание болта шкива, самым сложным — правильно натянуть ремень. Почему — поясню ниже.

    Теперь по порядку. Сначала я снял насос ГУР, чтобы не мешал, да и сальничек заодно в нем менял. Затем отсоединяем все, что мешает снять клапанную крышку. Все провода, трубочки, все это отлично отгибается в сторону впускного коллектора. Ослабляем гайки-болты правой опоры двигателя. Поднимаем машину на домкате (спереди справа), ставим ее на подходящую подставку (у меня — просто деревянный чурбачек). Снимаем правое колесо. Снимаем платиковую защиту. Открывается вид на шкив коленчатого вала. Надо отвернуть болт. Это самое простое 🙂 На болт — головку, вороток упираем в лонжерон (фото 1). После этого на долю секунды чиркаем стартером — ВСЕ! Болт сорван. Вычитал про этот метод, когда 1й раз менял ремень на тойоте. Промучился тогда и другими способами не мог отвернуть. Этот же действует безотказно.

    Все, после этого спокойно выкручиваем болт. Снимаем шкив. Говорят, он может закиснуть и тоже с ним можно промучиться. Но у меня — нормально — снял просто руками покачивая туда-сюда. 🙂
    Далее — используем домкрат для перемещения двигателя вверх-вниз. Я работал в гараже на яме. Просто положил поперек доску и на нее поставил домкрат (фото 2). Подпираем движок, отворачиваем гайки и болты правой опоры двигателя, снимаем опору. После этого снимаем клапанную крышку и 2 пластиковые крышки (верхнюю и нижнюю), прикрывающие ремень ГРМ, движок по мере необходимости приподнимаем-опускаем домкратом. Сложновато было снять нижнюю платиковую крышку — мешался шкив водяной помпы. Попытался его снять, отвернув 4 болтика на 10, но не удалось. Он крутится, и как это сделать я не сообразил. Ну и ладно, крышка и так снялась, благо она гибкая и допускает некоторые вольности при съеме-монтаже.
    Клапанная крышка довольно чистая, а вот сам движок — весь в мазуте! 🙁 (фото 3 и 4) Видать, японец на маслице экономил, что ли. Буду почаще менять масло. Мож при смене еще промывочным пользоваться. Надо понемногу отмывать движку 🙂

    Итак, все сняли, открывается следующий вид (фото 5). Сам ремень, кстати, как новый. Ни трещинок, ничего. Аж жалко менять было. Но — раз уже все разобрал — то сменю, тем более все ж по пробегу положено. 😉 Ну а старый — в запас положил, на всякий случай.

    Чтобы снять ремень ослабляем болт натяжного ролика (левого), тонкими пассатижами снимаем пружиночку со штифта. Ролик отклоняется влево, ремень освобождается от натяжения. Кстати, не сразу понял куда надо шестигранник вставлять (прочитал в руководстве по ремонту). Думал — как вообще крутя этот болт можно натягивать ролик. Оказалось, дырочка в ролике — как раз под шестигранник, и он у меня (о — чудо!) оказалася. :-))) (фото 6). С его помощью очень удобно натягивать ремень, отклоняя ролик по часовой стрелке (фото 7). Пружинка, насколько я понимаю, нужна вообще только для начального удержания ремня в преднатянутом положении. Потом ролик все равно жестко фиксируется своим болтом. Фото пружинки привожу — износ у нее нулевой. Не понимаю, зачем рекомендуют ее менять.

    Последний раз редактировалось SergB; 03.07.2006 в 11:45 .

    Далее я совместил все метки (точнее — это я сделал с самого начала, пока еще стоял старый ремень). Слева — буква I , справа — Е. Они должны лежать строго в одной плоскости, совпадающей с верхней поверхностью головки блока. На коленчатом валу выемка должна быть строго вверху и совпадать с выступом (см. последнюю фотку).

    И вот тут началось самое сложное. Натянуть ремень, так, чтобы метки не сдвинулись. Пытался раза 3 и постоянно после того, как давал натяжку — метки расходились (фото 8). В итоге поступил так: максимально плотно накладывал ремень на звездочку коленвала и на звездочку правого распредвала. Затем надевал ремень на левую звездочку. Делал натяг натяжным роликом. Проверял, чтобы метки колевала и выпускного распредвала оставались на местах. Если все на месте — помечал аакуратно карандашиком на левой звездочке НАСКОЛЬКО зубьев надо сдвинуть ремень, чтобы в итоге нормально все совпало ПОСЛЕ натяжки. Вышло — на 1 зуб. Аккуратно стягивал ремень с левой звездочки, прокручивал ее на 1 зуб, натягивал ремень обратно. Так, ролик натянули, пружинку повесили — проверяем: ага, теперь совпадает. (фото10) Проверяем по меткам со внутренней стороны, они должны лежать строго в плоскости головки блока. Да, все правильно!! (фото 11).
    Напоследок рекомендуют сделать пару оборотов за болт коленвала и повторно проверить положение меток. Делаем. Все совпадает, в том числе и метка на коленчатом валу (фото 12). Далее я делал чуть больший натяг, чем дает пружинка (буквально чуть-чуть), чтобы компенсировать ее возможное растяжение за 100 ткм., и затягивал окончательно болт крепления натяжного ролика.

    Все! Собираем в обратной последовательности. При монтаже клапанной крышки не забываем промазать герметиком площадочки слева и справа каждого распредвала (см. мануалы)

    Кому нужно больше фоток и в хорошем качестве — могу скинуть куда-нибудь. 🙂

    Последний раз редактировалось SergB; 03.07.2006 в 11:38 .
