Пежо 206 замена ремня генератора

Википедия клуба Пежо 206

  • Двигатель
  • Климат-контроль
  • Кузов
  • Подвеска
  • Салон
  • Тормозная система
  • Трансмиссия
  • Электрика

Замена ремня генератора пежо 206, роликов и муфты кондиционера, Двигатель 1,6

Мой двигатель 1.6, 110 л.с., NFU, 2005

Снимаем: ремень дополнительного оборудования, натяжной ролик, протяжной ролик, муфту кондиционера.

Я использовал ключи:
— трещетка с головками на 13, 10 и 16.
— ключ от болгарки или велосипедный советский ключ для руля с трубой удлинителем.
— съемник стопорных колец (типа утконосов) или шило, отвертку и много терпения.
— съемник подшипников (большой, цена 300-400 руб.)

Для замены только ремня и роликов не требуется подъем машины и снятие колеса, все делается в обычном гараже или на улице у магазина.
Для съема муфты кондиционера желательно поднять машину, снять правое колесо и снять половину локера (4 клопа).

Ремень снимается за 5 минут. Все очень просто, сложностей никаких нет, справится любой.
Берем трещетку с головой на 13 (может у кого на 16) и болт (гвоздь, шпильку, палку) диаметром 3 мм длиной 3-5 см.
Ставим ключ на натяжной ролик и поворачиваем его на

30 градусов против часовой стрелки.
Другой рукой вставляем болт (гвоздь, шпильку, палку) в отверстие на площадке ролика (на двигателе есть аналогичное отверстие, куда болт и войдет).

Ремень свободен, ролик зафиксирован.

Теперь можно снимать ролики.
Площадка натяжного ролика крепится тремя болтами (1 сверху и 2 снизу). Берем трещетку с головой на 10 и откручиваем.

Протяжной ролик крепится одним болтом (в центре). У меня он прикрыт пластиковой крышкой.
Тут загвоздка:
— для него потребуется голова на 16.

Вот все ролики (включая ГРМ под кожухом):

На снятие ремня и роликов ушло менее 30 минут.

Теперь муфта кондиционера.
Лезем в арку колеса, и при снятом локере, видим перед собой кондиционер:

Берем ключ болгарки или как в моем случае приспособу:

Ставим ее в отверстия на муфте и откручиваем гайку трещеткой с головой на 13


Получаем картину:

Первая пластина муфты (с треугольником и отверстиями) сидит на зубцах. Поставьте туже голову на 13 в центр и немного обстучите, затем снимайте её на себя. Не перестарайтесь с вставкой отверток, стамесок и т.п. в щель между пластиной и самой муфтой, погнете треугольник и кольца данного «амортизатора». Снимать нужно центр, а не оттягивать края отверткой потолще. Молотком НИЧЕГО НЕ БИТЬ.

Сняли первую пластину. Далее берем съемник стопорных колец и снимаем первое кольцо.
Далее идет одна тонкая шайба. Снимаем её чтоб не потерялась.

Еще глубже стоит второе стопорное кольцо. (оно закрыто кольцом из поролона или чего-то похожего). Его снимать не нужно. Оно фиксирует прорезиненную пробку. Снимите кольцо, получите пробкой в глаз и останетесь без фриона злой

Снимаем муфту и подшипник.

Теперь оговорюсь. В моем случае подшипник муфты кондея был на столько сильно убит, что подвергся сильному перегреву, оплавил свою пластиковую обойму и потерял половину шариков.

Для снятия муфты пришлось откидывать кондиционер (я снял его полностью, потом заправлял фреоном).

Как писали в других форумах, муфта снимается руками, но не всегда… ogo

Берем съемник подшипников, ставим его на муфту, и выпрессовываем её.

Муфту сняли, переворачиваем ее, берем стамеску, молоток и сбиваем фиксирующие подшипник выступы. :Gigakach_01:
Затем тем же съемником подшипников или любым другим старым подшипником, диаметром 50-55мм с молотком, выпрессовываем подшипник.

Берем новый подшипник…

Смазываем маслом (из движка) место посадки, сам подшипник и впрессовываем его в муфту с помощью деревянного бруска и молотка.

Делаем перекур и радуемся, что работа почти закончена.

Моя обмотка (электромагнит) неплохо поджарилась, но пока работает.
Для её снятия нужно скинуть большое стопорное кольцо (фото ниже)

Кондей крепится на трех болтах. Голова на 13.

Кому надо наклейка на кондее:

Все готово, начинаем сборку в обратном порядке:
— поставить муфту на место
— поставить стопорное кольцо
— на забыть шайбу
— поставить первый диск с треугольником
— закрутить гайку
— поставить кондей на место, если снимали
— одеть ремень
— отпустить натяжной ролик
— поставить локер
— поставить колесо и опустить машину

Замена ремня генератора Пежо 206

Для просмотра онлайн кликните на видео ⤵

Замена ремня генератора Пежо 206. Как поменять ремень генератора на Пежо 206 Подробнее

Как заменить поликлиновый ремень двигателя PEUGEOT 206 1 (2D) [ВИДЕОУРОК AUTODOC] Подробнее

Для новичков. Меняем ремень генератора с автоматическим натяжным роликам. Peugeot 306. Подробнее

замена ремня генератора пежо 307 1.6 бензин Подробнее

Замена ремня генератора Пежо эксперт 1.9т.д Подробнее

«Вторичка» Пежо 206, шум под капотом или как не попасть на деньги. Подробнее

Пежо 207 #1 Замена ремня генератора Подробнее

Замена приводного ремня, снятия гура, генератора и компрессора кондиционерана Пежо Ситроен Подробнее

Замена ремня генератора и натяжного ролика на автомобиле Ситроен С 4 Подробнее

Peugeot 206 — Ремонт. Часть 7 Приводной ремень, термостат, топливный фильтр и жидкость ГУ. Подробнее

Peugeot 206 1.4 Замена ремня ГРМ и помпы Подробнее

ЗАМЕНА РЕМНЯ ГРМ / PEUGEOT 206 — ПЕЖО 206 / 2003 / 1.4 / CHANGING THE TIMING BELT Подробнее

как заменить ролик с натяжителем ремня гидроусилителя на Ситроен Берлинго Подробнее

Пежо 206 Замена ремня ГРМ Подробнее

Peugeot 406. Замена ремня генератора Подробнее

Замена ремня генератора Пежо 308. Подробнее

Снятие генератора, замена ремня, замена роликов на Peugeot 307 1.6 бензин 16 клапанный. Подробнее

Peugeot 206 plus ремень ГРМ и комлект замены ролика и помпы. 1 Подробнее

Снятие ремня генератора, роликов и муфты кондиционера Peugeot 206

Инструкция подскажет вам как самостоятельно заменить такие детали на вашем автомобиле как: ремень генератора, также как можно заменить ролики натяжной и протяжной, можете заменить и муфту кондиционера самостоятельно.

В принципе справиться с процедурой может абсолютно любой желающий. Если вам нужно просто выполнить замену ремня и поменять ролики, тогда не торопитесь демонтировать колесо и приподнимать автомобиль, можно обойтись и без этого.

А вот когда потребуется снять муфту, тогда нам в обязательном порядке нужно будет демонтировать правое колесо(переднее), также убрать локер, для этого уберите четыре «клопа».

В начале нам нужно взять головку на «тринадцать», далее возьмите болт на 3 миллиметра диаметра. Ключ установите в натяжной ролик и прокрутите (30 градусов), проворачиваем его против направления часовой стрелки. Далее установите болт уже в другое отверстие, которое расположено на ролике.

Теперь вы можете освободить ремень, а ролик зафиксировать.

Ролик демонтируйте. Ролик фиксируется с помощью трёх болтов, по низу два и один сверху.

Далее возьмём трещётку с головкой на «десять» и выкрутите.

Для того, чтобы выкрутить ролик нам нужно взять головку на «шестнадцать» и выкрутить болт по центру, возможно ещё сверху будет крышка пластиковая, но это не всегда. Посмотрите на фото, на нём показаны все имеющиеся ролики. Процедура у вас займёт не больше часа.

Читать еще:  Как заменить салонный фильтр на Ниссан Ноут своими руками

Далее поработаем немного с муфтой кондиционера, для этого мы подлезем к арке колеса, после того, как мы снимем локер сможет увидеть кондиционер.

Теперь возьмём болгарку, возможно использование приспособления как на фото ниже, это просто кусок трубы и велосипедный ключ ещё времён СССР.

Ключ установите в отверстие муфты и начинаем выкручивать гайку трёщоткой с головкой на «тринадцать».

Более крупный план.

Такая картина предстанет перед глазами.

Пластина муфты, которая с треугольником крепится зубцами. Нам нужно головку на «тринадцать» установить в самый центр и постучать аккуратно, после потяните её. Для того, чтобы треугольник и кольцо не погнуть не старайтесь сильно устанавливать отвёртку. Молоток использовать нужно сразу. Когда демонтировали первую пластину, нам нужно снять кольцо стопорное, в этом вопросе поможет спец. съёмник или утконос. Далее избавляемся от тонкой шайбы(только смотрите не потеряйте её). Кольцо стопорное второе снимать НЕЛЬЗЯ.

Далее поработаем немного с муфтой и подшипником. У нас подшипник был в ужасном состоянии, поэтому пластиковая обойма при воздействии высокой температуры расплавилась и часть шариков была утеряна. Далее муфту выпресовываем, а на неё устанавливаем съёмник.

Далее демонтируем муфту, с помощью молотка сбиваем подшипник который фиксирует. Теперь нам нужно выпрессовать старый подшипник.

Устанавливаем новый подшипник на место старого.

место посадки обработайте маслом.

Электромагнит поджарился, но работает. Если вам нужно демонтировать тогда кольцо стопорное откиньте.

Чтобы снять кондиционер выкрутите болты крепления. Замените и выполните сборку в обратной последовательности.

Замена ремня генератора на Peugeot 206

Расходники:

  • ролик обводной Citroen/Peugeot 16 114 229 80
  • ролик натяжной Citroen/Peugeot 16 114 245
  • ремень приводной навесного оборудования Citroen/Peugeot 5750.XA

Порядок действий такой:

  1. снять ремень вспомогательного оборудования;
  2. муфту кондиционера;
  3. натяжной и протяжной ролики.

Данные действия проделаны на двигателе NFU 1.6, 110 л.с., 2005 года.

Для этого потребуется следующий инструмент:

  • трещетка с размерами головок 10, 13 и 16
  • ключ от углошлифовальной машины или предназначенный для руля советский велоключ с трубой-удлинителем
  • большой съемник подшипников (стоимостью около 300-400 руб.)
  • шило или съемник стопорных колец (наподобие утконосов)
  • отвертка

Пошаговая процедура замены ремня генератора и роликов на Пежо 206

Для замены лишь роликов и ремня не нужно поднимать машину и снимать колесо — все это удается проделать в помещении гаража или же прямо возле магазина, на улице.

  1. Чтобы снять муфту кондиционера, предпочтительнее автомобиль поднять, потом снять его правое колесо, а также снять пол локера (четыре клопа).
  2. Всего пять минут обычно уходит на снятие ремня. Все довольно просто, без каких-либо сложностей, поэтому с такой задачей справится любой.
    Взять трещетку с головкой на 13 и болт (шпильку, гвоздь, палку) длиной 3-5 сантиметров и диаметром 3 миллиметра.
    Ключ поставить на натяжной ролик и повернуть его на 30° против часовой стрелки.
    Используя свою другую руку, вставить болт (палку, шпильку, гвоздь) в отверстие площадки ролика (у двигателя есть идентичное отверстие, в которое и войдет болт).

Ремень должен находиться в свободном положении, а ролик — закреплен.

  • Теперь можно снять ролики.
    Тремя болтами крепят площадку натяжного ролика (один болт вверху, а два внизу). Откручивают при помощи трещетки с головкой 10.

  • С помощью одного болта закрепить протяжной ролик в центре. Если у него имеется пластиковое покрытие, то может возникнуть загвоздка: в таком случае понадобится головка для трещетки на 16.
    Изображения всех роликов, и среди них ГРМ под кожухом:

    Как правило, ролик и ремень снимаются за 30 минут.

    Пошаговая процедура снятия и замены муфты кондиционера на Пежо 206

    1. Снять локер, потом залезть в колесную арку, чтобы добраться до кондиционера.
    2. Взять болгарочный ключ или специальное приспособление.

    3. Вставить его в муфтовые отверстия и открутить гайку трещеткой с головкой на 13.



    4. Первая муфтовая пластина (с отверстиями и треугольником) насажена на зубцы. Следует затянуть посильнее головку на 13 по направлению к центру и какое-то время обстучать, затем снять её на себя. Рекомендуется быть осторожнее и не переусердствовать при вставлении стамесок, отверток и т.п. в щель между муфтой и пластиной, а то можно погнуть треугольник и кольцо этого «амортизатора». Нужно снимать именно центр, а не оттягивать более толстой отверткой края.

    Готово. Теперь нужно произвести сборку в обратном порядке:

    1. поставить на место муфту;
    2. надеть стопорное кольцо;
    3. одеть шайбу;
    4. поставить первый диск (тот, что с треугольником);
    5. прикрутить гайку;
    6. если кондиционер был снят, то поставить его на место;
    7. надеть ремень;
    8. освободить (отпустить) натяжной ролик;
    9. вставить локер;
    10. поставить на место колесо и спустить на землю машину.

    Пежо 206 замена ремня генератора

    Сообщений: 36
    Пользователь №: 2.525
    Регистрация: 19.11.2008
    Клубная карта №: пока нет
    Спасибо сказали: 70 раз

    Отчет в PDF: Замена_ремня_и_муфты_кондея.pdf ( 805,54 килобайт ) Кол-во скачиваний: 4565

    Мой двигатель 1.6, 110 л.с., NFU, 2005

    Снимаем: ремень дополнительного оборудования, натяжной ролик, протяжной ролик, муфту кондиционера.

    Я использовал ключи:
    — трещетка с головками на 13, 10 и 16.
    — ключ от болгарки или велосипедный советский ключ для руля с трубой удлинителем.
    — съемник стопорных колец (типа утконосов) или шило, отвертку и много терпения.
    — съемник подшипников (большой, цена 300-400 руб.)

    Для замены только ремня и роликов не требуется подъем машины и снятие колеса, все делается в обычном гараже или на улице у магазина.
    Для съема муфты кондиционера желательно поднять машину, снять правое колесо и снять половину локера (4 клопа).

    Ремень снимается за 5 минут. Все очень просто, сложностей никаких нет, справится любой.
    Берем трещетку с головой на 13 (может у кого на 16) и болт (гвоздь, шпильку, палку) диаметром 3 мм длиной 3-5 см.
    Ставим ключ на натяжной ролик и поворачиваем его на

    30 градусов против часовой стрелки.
    Другой рукой вставляем болт (гвоздь, шпильку, палку) в отверстие на площадке ролика (на двигателе есть аналогичное отверстие, куда болт и войдет).

    Ремень свободен, ролик зафиксирован.

    Теперь можно снимать ролики.
    Площадка натяжного ролика крепится тремя болтами (1 сверху и 2 снизу). Берем трещетку с головой на 10 и откручиваем.

    Протяжной ролик крепится одним болтом (в центре). У меня он прикрыт пластиковой крышкой.
    Тут загвоздка:
    — для него потребуется голова на 16.

    Вот все ролики (включая ГРМ под кожухом):

    На снятие ремня и роликов ушло менее 30 минут.

    Теперь муфта кондиционера.
    Лезем в арку колеса, и при снятом локере, видим перед собой кондиционер:

    Берем ключ болгарки или как в моем случае приспособу:

    Ставим ее в отверстия на муфте и откручиваем гайку трещеткой с головой на 13


    Получаем картину:

    Первая пластина муфты (с треугольником и отверстиями) сидит на зубцах. Поставьте туже голову на 13 в центр и немного обстучите, затем снимайте её на себя. Не перестарайтесь с вставкой отверток, стамесок и т.п. в щель между пластиной и самой муфтой, погнете треугольник и кольца данного «амортизатора». Снимать нужно центр, а не оттягивать края отверткой потолще. Молотком НИЧЕГО НЕ БИТЬ.

    Сняли первую пластину. Далее берем съемник стопорных колец и снимаем первое кольцо.
    Далее идет одна тонкая шайба. Снимаем её чтоб не потерялась.

    Еще глубже стоит второе стопорное кольцо. (оно закрыто кольцом из поролона или чего-то похожего). Его снимать не нужно. Оно фиксирует прорезиненную пробку. Снимите кольцо, получите пробкой в глаз и останетесь без фриона злой

    Снимаем муфту и подшипник.

    Теперь оговорюсь. В моем случае подшипник муфты кондея был на столько сильно убит, что подвергся сильному перегреву, оплавил свою пластиковую обойму и потерял половину шариков.

    Для снятия муфты пришлось откидывать кондиционер (я снял его полностью, потом заправлял фреоном).

    Как писали в других форумах, муфта снимается руками, но не всегда. ogo

    Берем съемник подшипников, ставим его на муфту, и выпрессовываем её.

    Муфту сняли, переворачиваем ее, берем стамеску, молоток и сбиваем фиксирующие подшипник выступы. :Gigakach_01:
    Затем тем же съемником подшипников или любым другим старым подшипником, диаметром 50-55мм с молотком, выпрессовываем подшипник.

    Берем новый подшипник.

    Смазываем маслом (из движка) место посадки, сам подшипник и впрессовываем его в муфту с помощью деревянного бруска и молотка.

    Делаем перекур и радуемся, что работа почти закончена.

    Моя обмотка (электромагнит) неплохо поджарилась, но пока работает.
    Для её снятия нужно скинуть большое стопорное кольцо (фото ниже)

    Кондей крепится на трех болтах. Голова на 13.

    Кому надо наклейка на кондее:

    Все готово, начинаем сборку в обратном порядке:
    — поставить муфту на место
    — поставить стопорное кольцо
    — на забыть шайбу
    — поставить первый диск с треугольником
    — закрутить гайку
    — поставить кондей на место, если снимали
    — одеть ремень
    — отпустить натяжной ролик
    — поставить локер
    — поставить колесо и опустить машину

    Удачи в ремонте. pivo

    Сообщение отредактировал amn1323 — 11.4.2012, 10:19

    Моя машинка: не Peugeot 2005 г.в. цвет: Black!

    Снятие ремня генератора, роликов и муфты кондиционера Peugeot 206

      34 9 27k
      111 0 100k

    На данном фотоотчете производится снятие навесного ремня дополнительного оборудования, снимаются натяжной и протяжной ролик, а также муфта кондиционера с автомобиля Peugeot 206 (Пежо 206) с двигателем объемом 1,6 литра, TU5JP4.

    Поднимать автомобиль желательно, чтобы провести снятие муфты кондиционера, при этом также снимается правое переднее колесо и половина локера, держащегося на четырех «клопах».

    Какой ремень генератора и ролики ставить ставить на Peugeot 206?

    Оригинальный номер приводного ремня — 5750.YC, средняя цена 697 руб.

    • AMD AMD.BL362 — 322 руб.
    • Dayco 6PK1450 — 500 руб.
    • Bosch 1 987 946 053 — 516 руб.

    Какой натяжной ролик поставить на Peugeot 206?

    Оригинальный номер 5751.50, средняя цена 3892 руб.

    • SNR GA359.77 — 2243 руб.
    • LYNXauto PB-5096 — 1351 руб.
    • Swag 62 03 0014 — 2460 руб.

    Какой паразитный ролик ставить на Пежо 206?

    Оригинальный номер 1611422980, средняя цена 1132 руб.

    • Caffaro 23-99 — 640 руб.
    • Dayco APV2180 — 1411 руб.
    • Miles AG03024 — 493 руб.

    Когда менять?

    Периодичность замены — завод-производитель рекомендует проверку каждые 20 тыс.км., замену — каждые 60 тыс.км.

    Какой подшипник муфты кондиционера ставить на Peugeot 206 и когда менять?

    Оригинального номера нет.

    • NSK 35BD219T12DDUCG21 — 530 руб.
    • Torque 355520 — 417 руб.
    • FKC 35BD5520 — 524 руб.

    Периодичность замены — автопроизводитель рекомендует проверку каждые 20 тыс.км., а замену осуществлять — каждые 60 000 км.

    Берем трещотку с головкой на 13 (возможно, на 16) и болт в 3мм диаметром и 3-5см в длину. Ставим ключ на натяжной ролик и проворачиваем его приблизительно на 30 градусов против часовой стрелки. Вставляем болт другой рукой в отверстие на площадке ролика.

    Тем самым освободили ремень и зафиксировали ролик.

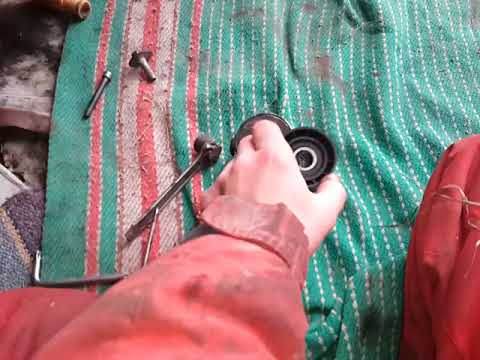

    Снимаем ролики. Площадка натяжного ролика крепится на трех болтах, одним сверху и двумя снизу.

    Откручиваем их трещоткой с головкой на 10.

    Нужный нам протяжной ролик крепится в центре одним болтом и может быть прикрыт пластиковой крышкой. Для него понадобится головка на 16. Все ролики можно видеть на этом фото. Снятие ремня и роликов займет около получаса.

    Переходим к муфте кондиционера. Лезем в арку колеса и при снятом локере видим кондиционер.

    Далее понадобится ключ болгарки, либо вот такое приспособление, состоящее из куска трубы и советского велосипедного ключа.

    Ставим ключ либо «приспособу» в отверстия на муфте и откручиваем гайку трещоткой с головой на 13.

    После чего увидим следующее.

    Первая пластина муфты, та которая с треугольником и отверстиями, сидит на зубцах. Ставим в центр головку на 13 и немного обстукиваем, затем снимаем её на себя. Чтобы не погнуть треугольник и кольцо, не перестарайтесь с вставкой отверток, стамесок и тому подобного в щель между пластиной и самой муфтой. Снимать нужно центр, а не оттягивать края отверткой потолще. Об использовании молотка забудьте сразу! Сняв первую пластину, утконосом или съемником снимаем первое стопорное кольцо. Снимаем тонкую шайбу, чтобы не потерялась. Второе стопорное кольцо НЕ снимается!

    Переходим к муфте и подшипнику. В данном случае подшипник муфты кондиционера был сильно убит, что привело к его перегреву, оплавлению пластиковой обоймы и утрате половины шариков. Выпрессовываем муфту, поставив на нее съемник подшипников.

    После того, как муфта снята, берем стамеску с молотком и сбиваем фиксирующие подшипник выступы. Съемником или старым подшипником выпрессовываем старый подшипник.

    Берем новый подшипник.

    Посадочное место смазываем моторным маслом, впрессовываем подшипник в муфту деревянным бруском и молотком.

    Электромагнит немного поджарился, но все еще в рабочем состоянии. Если нужно снимать — скидываем большое стопорное кольцо.

    Кондиционер крепится тремя болтами на 13. Собираем все в обратном порядке.

    Peugeot 206 › Logbook › Замена ремня Генератора/ Ремень генератора в обход муфты кондиционера.

    Всем привет!
    Вот уже второй раз зашумел подшипник муфты кондея, спустя год как поставил новый…
    Первый раз потратил на ремонт около раб+з/ч 2200р при том, что это уже второй компрессор, (купил на разборке за 3000) .
    У первого компрессора долго шумел подшипник, пока шкив не заклинил вместе с ремнем, а машину пришлось тащить на тросе до сервиса (+ еще 1000р).
    Я спросил тогда у мастера, можно ли без кондея ездить? — ведь я все равно им не пользуюсь.
    Этот муд*К сказал, что нельзя. Я по неопытности не стал вникать в этот вопрос.
    Сейчас выяснил, что оказывается можно, причём очень просто. Показываю на картинке, просто ремень нужно вместо 1565(1560) взять 1230(1235), я взял себе 1225, и с трудом его натянул, не советую так делать, у меня даже натяжной ролик обратно потом всего на пару миллиметров опустился.

    Как именно менять ремень. Берем какой- нибудь гвоздик или шпильку. я взял torx маленький, примеряем, подходит ли он для отверстия, которое я отметил на картинке.
    Затем берем трещетку на 13 (Внимание!, не ключ! Ключ при натяжении будет соскакивать, в итоге сорвёте болт) и крутим натяжной ролик против часовой стрелки примерно на градусов 80. Кто-то писал что 30 — враньё)
    Сразу говорю, трещетку лучше брать с ручкой покороче.
    Другой рукой в этот момент нужно будет загнать гвоздик в это отверстие поглубже, когда ролик будет натянут почти до-упора. На двигателе есть отверстие такого же размера. Когда гвоздик зайдет, вы сразу поймете что это именно то отверстие, ибо если пихать его туда пока ролик еще не до конца натянут, гвоздь будет заходить плохо.
    Приготовьтесь, что всё эти действия будет делать ооочень неудобно, т.к. у вас две руки будут в очень узком пространстве.
    После того как зафиксировали натяжной ролик ставим ремень. Затем немного натягиваем ролик и вынимаем гвоздик.
    У меня ремень генератора оказался коротким и пришлось натягивать его вращая шкив ГУРа руками, как велосипедную цепь))

    Замена ремня ГРМ Пежо 206 1.4

    Чтобы железный конь в дороге не подводил, за его состоянием нужно следить и принимать меры, если будут обнаружены проблемы. На расходные материалы нужно обращать особое внимание, одним из них является привод ГРМ. Здесь мы будем говорить о том, как самому совершить замену ремменной передачи ГРМ на Пежо 296 1.4.

    Механизм распределения газов в автомобиле является важным узлом, а ременная передача – одна из его составляющих. Синхронизация работы моторных валов – вот основная функция этого узла. А еще он выполняет функцию привода для таких агрегатов, как масляный и водяной насосы.

    От качество работы узла ГРМ зависит качественное функционирование помпы и масляного насоса. Из-за того, что ремень выполняет функцию привода и для других агрегатов, он испытывает максимальную нагрузку, что приводит к его естественному снашиванию через некоторое время. Чрезмерного его изнашивания нельзя допускать ни в коем случае, так как это может привести к серьезным последствиям. Давайте представим, что ремень износился до такой степени, что произошел обрыв. Какие последствия могут быть в этом случае? Произойдет встреча клапанов с поршнями. Клапаны после этого загнутся, поршни и цилиндры также пострадают.

    Вот почему так важно не допускать обрыва ремня и вовремя проводить диагностику механизма. На фото ниже вы можете видеть, как выглядят загнутые клапана.

    Когда менять ремень и признаки износа

    Производитель Пежо 296 обещает нормальное функционирование ременной передачи до 60 000 км. Скорее всего, так оно и есть на самом деле, но надо же учитывать и местные условия. Например, в условиях вождения по российским дорогам этот срок может быть существенно сокращен. К тому же, на износ ремня может влиять агрессивная манера вождения. В силу этого необходимо производить диагностику состояния всего узла хотя бы через 20 000 километров.

    А сейчас давайте рассмотрим, что же может являться поводом для замены ременной передачи ГРМ:

    • наличие на поверхности трещин;
    • разлохмачивание торцов, когда видны отдельные нити;
    • поверхность покрыта масляными пятнами;
    • видны явные признаки износа зубьев или наличие сколов на них.

    Все эти дефекты говорят о том, что пора обзавестись новым ремнем и поставить его вместо старого. Кроме комплекта ременной передачи, крайне рекомендуется приобрести и комплект роликов. Кстати, если на натяжном ролике видны следы износа, но он еще может работать, его лучше тоже заменить, ведь он может полностью сноситься, когда ремень будет еще в нормальном состоянии. В этом случае придется разбирать весь механизм из-за одного только ролика.

    Внимание! Если на поверхности ремня были обнаружены масляные пятна, менять нужно не только сам ремень, но и сальники. Масло действует разрушающим образом на резину, а если сальники не заменить, то оно будет капать и на новенький привод. Долго он так не прослужит, поверьте.

    Процесс замены

    А теперь непосредственно о замене ремня ГРМ. В принципе, с выполнением этой процедуры может справиться любой, автолюбитель, имеющий невысокий уровень подготовки. Но если уверенность в собственных силах отсутствует, лучше поручить это профессионалам, так как неправильная установка может стать причиной серьезных неполадок. Для процедуры замены нам потребуется комплект необходимых ключей и домкрат. Автомобиль лучше расположить на эстакаде, если такая возможность имеется, конечно. Выполнять процедуру замены привода нужно в соответствии с инструкцией, которая и будет приведена ниже.

    На снимке вы видите новые расходные материалы:

    Имейте в виду, что замену ремня можно производить только при полностью остывшем двигателе. Итак, начинаем.

      1. Первым делом обесточиваем авто, сняв с аккумулятора левую клемму.
      2. Теперь можно демонтировать ремешки навесного оборудования.
      3. Снимаем верхний кожух механизма ГРМ, предварительно отвернув все необходимые болты.
      4. Проворачиваем коленвал вправо. Делается это для совмещения отверстий на распределительном вале и блоке цилиндров.
      5. Совмещаем все метки, производим фиксацию коленвала.
      6. После этого придется снять шкив, для этого тоже придется отвернуть несколько болтов.
      7. Сейчас настала очередь нижнего кожуха механизма ГРМ. Чтобы его снять, нужно открутить всего 4 больа.
      8. Затем ослабляем натяжной ролик. Берем шестигранник и проворачиваем натяжитель. Посмотрите фото ниже. Теперь приступаем к демонтажу ременной передачи. Снимаем ремень.
      9. Убеждаемся в том, что метки на валах совпали с метками на силовом агрегате.
      10. Теперь можно брать новый ремень и начинать его устанавливать. Сначала он надевается на шестеренку распределительного вала.
      11. После установки расходника следует повернуть коленвал вправо на 2 оборота. Делается это для того, чтобы проверить правильность совмещения меток. Если полного совпадения нет, тогда придется снимать ремень и устанавливать его снова.
      12. Теперь на натяжном ролике следует провернуть эксцентрик. Проворачивать нужно, пока стрелка под роликом ни совпадет с меткой R.
      13. Теперь до упора закручиваем болт крепления натяжителя.
      14. Устанавливаем остальные демонтированные узлы.
      15. А теперь осталось только завести двигатель и проверить его работу.

    Как видите, ничего особо сложного здесь нет, и совсем необязательно тратить деньги на оплату работы специалистов, ведь ременную передачу ГРМ вполне можно заменить и собственными силами.

    Видео инструкция

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
