Пежо 406 замена ремня генератора

Peugeot 406. Замена ремня генератора

Для просмотра онлайн кликните на видео ⤵

Peugeot 406 1.9 td замена ремня генератора, ролика натяжителя, натяжителя (гитара, виброгаситель) . Подробнее

Для новичков. Меняем ремень генератора с автоматическим натяжным роликам. Peugeot 306. Подробнее

Обслуживание подшипников ремня генератора Пежо 406 Подробнее

peugeot 406 натяжитель ремня генератора, почему быстро умирает. Подробнее

Пищит и рвется навесной ремень агрегатов. Peugeote 406 1999г. 2.0 HDI Подробнее

Peugeot 406 2003 Трепыхается приводной ремень Подробнее

Peugeot 406. Замена ГРМ и небольшое ТО двигателя XU7JP4. #ЗаменаГРМ #Peugeot #XU7JP4 Подробнее

Замена ремней Пежо 806 и 405 и аналоги Подробнее

Peugeot 407 1,8 Пежо 407 2005 года Замена роликов приводного ремня Подробнее

замена ремня генератора и ролика 2.0hdi Подробнее

Смотреть всем! Ноухау при установке ремня ГРМ в Пежо 406 Подробнее

Замена ремня генератора и натяжного ролика на автомобиле Ситроен С 4 Подробнее

Peugeot 406 1.9 td замена ремня генератора в обход компрессора кондиционера Подробнее

Замена приводного ремня, снятия гура, генератора и компрессора кондиционерана Пежо Ситроен Подробнее

Замена ремня генератора ЗМЗ 406 Василий Автохардкор Подробнее

Peugeot 406( 2,0 hdi ) Замена ремня ГРМ Подробнее

Peugeot 406 — Замена ГРМ и Помпы Подробнее

Peugeot 307 ( Пежо 307 ) замена ремня генератора и ролика натяжителя Подробнее

2.1.4.4 Проверка и замена вспомогательного приводного ремня

2.1.3.3.4. Проверка и замена вспомогательного приводного ремня
ОБЩИЕ СВЕДЕНИЯ

Элементы регулирования натяжения вспомогательного клинового ремня (модели 1.6 и 1.8 литра без кондиционера)

2. Болт фиксации механизма натяжения

3. Болт крепления натяжного шкива

Элементы регулирования натяжения вспомогательного клинового ремня (модели 2.0 литра без кондиционера воздуха)

2. Регулировочный болт

3. Натяжной шкив

Элементы регулирования натяжения вспомогательного клинового ремня (модели с кондиционером воздуха)

2. Торцовый ключ 4.0 мм

3. Кронштейн механизма натяжения

4. Обводной шкив

В зависимости от модели и установленного оборудования, доступ к вспомогательному приводному ремню может быть чрезвычайно ограничен. Если требуется большее рабочее пространство, необходимо снять электронное контрольное устройство зажигания/ системы впрыска топлива (ECU).

На моделях с ручной регулировкой натяжения приводного ремня Peugeot рекомендует использование специального электронного инструмента (SEEM C105. 5) для точной установки натяжения приводного ремня. Если этот инструмент недоступен, приблизительная установка может быть достигнута, используя метод, описанный ниже. При использовании приблизительного метода натяжения ремня натяжение должно быть проверено в кратчайшие сроки с использованием электронного инструмента.

На моделях, оборудованных клиновым ремнем, натяжение регулируется вручную на моделях без кондиционера и автоматически – на моделях с кондиционером.

Проверка состояния вспомогательного приводного ремня

Снятие, установка и регулировка натяжения вспомогательного приводного ремня (модели без кондиционера)

Пежо 406 замена ремня генератора

бронзовый пыжевод

Группа: Модератор
Сообщений: 1823
Регистрация: 20.1.2011
Из: Moscow
Пользователь №: 229
Спасибо сказали: 262 раза

Имя:Anton
Ваш автомобиль:Другое Peugeot
Год выпуска:2008

Источник: Форум АВЕСа
Автор: Марк
Ниже текст и фото авторские:

На примере мотора EW10J4 (2л), EW7J4 (1.8л)

Пришло время поменять ремень привода
навесных агрегатов. Вместе с роликами.
В холодную погоду ролики свистели. Поэтому я прикупил
комплект.
А недавно произошёл совсем вопиющий случай.
Пыжик, зная, что ему лежит угощенье, решил
спровоцировать меня.

Заведя машину в гараже, я услышал звук,
чуть-чуть отличающийся от нормально работающего мотора.
Появилось еле уловимое шелестение.

Открыл капот. БА! Ремень самопроизвольно сдвинулся на
3 ручья

Поскольку это было утром, нужно было на работу.
Я не стал ставить новый ремень, а быстренько поправил
старый.

Вот дождавшись выходных, приступаем к ремонту.
Потребуется:
Детали:
— Ремень поликлиновой
— Ролик натяжной
— Ролик паразитный

Теперь о запчастях, и вечном споре «Оригинал» — «не Оригинал»
Я купил комплект SKF. Общей стоимостью

500 рублей
Ролик паразитный

500 рублей
Ролик натяжной

Хороший не оригинал делают
HSR, Gates, SKF, FEBI, .
Gates — признанный лидер ремней.
HSR — поставляет детали на конвейеры.
Разглядывая купленный ролик видим подшипник HSR, и клеймо Gates.
Напомню, что лежало это в коробке SKF.
Цена этого ролика в зависимости от фирмы-производителя, отличается в 3 раза (!).
А по сути в коробках лежит одно и то же.
Выводы можно сделать самостоятельно

Для выполнения работы потребуется
Инструмент:
— Ключ на 16
— Ключ на 10
— Труба — удлинитель
— Гвоздик

Если менять только ремень работа займёт минут 10. С роликами придётся
повозиться.

Будет мешать ящик с контроллером двигателя. Его стоит или снять совсем
или отодвинуть.
Для этого откручиваем болт на 10 на брызговике.

. и второй болт внутри ящика.

Спереди ящика пружинкой цепляется шланг ОЖ.
Отцепляем его и отодвигаем контроллер в сторону.

В двигателях этого типа стоит автоматический натяжитель.
Чтобы его ослабить, нужно повернуть ключом на 16 (Французы!)
натяжной ролик. Ухватиться нужно за крепёжный болт. Этот болт
с левой резьбой, поэтому не стоит бояться его открутить.

Поскольку пружина достаточно сильная, воспользуемся удлинителем на ключ

Подняв натяжной ролик, зафиксируем его в этом положении. Для этого нужно вставить гвоздик
в специальные отверстия на натяжителе. Рассмотрите конструкцию нового ролика, и всё станет ясно

Читать еще:  Лада 2110 #МОЙПЕЗДЮК › Бортжурнал › Установка противотуманных фар

Теперь снимаем ремень. Хоть натяжения уже нет, но запас свободы у ремня не большой.
Снимать стоит, начиная с паразитного ролика.
ЗАПОМНИТЕ ПОЛОЖЕНИЕ РЕМНЯ. Потом можно перепутать!

Откручиваем тем же ключом на 16 паразитный ролик. На нём резьба правая

Теперь ключом на 10, два болта натяжного ролика.
Ближний.

. и дальний.
Вот это самая неприятная и долгая операция. Болтик находится в труднодоступном месте.
Его не сложно «стронуть» с места, но очень не просто изловчиться выкрутить.
Если есть специальный набор ключей с гибкими приводами, карданами, то самое время им
похвастаться. Впрочем можно открутить, пользуясь и обычным инструментом. Мне помогли
длинные руки. Не просто подобрать позу, чтобы ухватить болтик двумя пальцами

Вытащить ролик проще через низ, «уронив» его под машину.

Снятый старый ремень, действительно, требовал замены.

Теперь снова отступление о деталях.
Судя по маркировке, ролики выдержали 160 тыс. км.
С завода стояли те же HSR и с клеймом Gates.

Теперь ставим новые ролики. Натяжной заводим снизу.
Сначала фиксируем ближним болтом, потом изворачиваемся и ставим дальний болт. Крепим.

Пока нет ремня самое время провести небольшу диагностику шкивов и подшипников.
— Насоса ГУР
— Генератора
— Кондиционера

Все шкивы должны вращаться от руки легко, свободно, без люфтов. Без посторонних звуков,
скрипов, шорканий. Вам не удасться провернуть только шкив на коленвале

Устанавливаем новый ремень. Сначала заводим низ на шкивы коленвала и кондиционера.
Потом, задней ветвью огибая ролик натяжителя, надеваем на шкив ГУРа.
Передняя ветвь от шкива кондиционера идёт вверх к генератору, а потом тыльной
стороной ремня на паразитный ролик.

Есть вероятность, что ремень у Вас окажется слишком длинный, и натянуть его
не хватит натяжителя. Значит Вы ошиблись.
Можно опустить ремень от шкива ГУРа на генератор, а потом на паразитный ролик.
ЭТО — НЕ ПРАВИЛЬНО!

После того как ремень лежит во всех ручьях, ключом на 16 чуть приподнимаем натяжной ролик.
Убираем удерживающий штифт (гвоздик)

Как натянуть ремень генератора пежо 406

Peugeot 406. Замена ремня генератора

peugeot 406 натяжитель ремня генератора, почему быстро умирает.

Замена ремней Пежо 806 и 405 и аналоги

Для новичков. Меняем ремень генератора с автоматическим натяжным роликам. Peugeot 306.

Пежо 406 – замена ремня ГРМ

Peugeot 406 – Замена ГРМ и Помпы

как подтянуть тросик ручника Пежо 406.how to pull the parking brake cable Peugeot 406

Замена ремня генератора и ролика натяжителя

Ремень или натяжитель?

Peugeot 406( 2,0 hdi ) Замена ремня ГРМ

2.1.3.3.4. Проверка и замена вспомогательного приводного ремня
ОБЩИЕ СВЕДЕНИЯ

Элементы регулирования натяжения вспомогательного клинового ремня (модели 1.6 и 1.8 литра без кондиционера)

1. Регулировочный болт

2. Болт фиксации механизма натяжения

3. Болт крепления натяжного шкива

4. Натяжной шкив

Элементы регулирования натяжения вспомогательного клинового ремня (модели 2.0 литра без кондиционера воздуха)

1. Болты фиксации механизма натяжения

2. Регулировочный болт

3. Натяжной шкив

4. Обводной шкив

Элементы регулирования натяжения вспомогательного клинового ремня (модели с кондиционером воздуха)

1. Ключ квадратного сечения для регулировки механизма натяжения

2. Торцовый ключ 4.0 мм

3. Кронштейн механизма натяжения

4. Обводной шкив

5. Натяжной шкив Предупреждение

В зависимости от модели и установленного оборудования, доступ к вспомогательному приводному ремню может быть чрезвычайно ограничен. Если требуется большее рабочее пространство, необходимо снять электронное контрольное устройство зажигания/ системы впрыска топлива (ECU).

На моделях с ручной регулировкой натяжения приводного ремня Peugeot рекомендует использование специального электронного инструмента (SEEM C105. 5) для точной установки натяжения приводного ремня. Если этот инструмент недоступен, приблизительная установка может быть достигнута, используя метод, описанный ниже. При использовании приблизительного метода натяжения ремня натяжение должно быть проверено в кратчайшие сроки с использованием электронного инструмента.

На моделях, оборудованных клиновым ремнем, натяжение регулируется вручную на моделях без кондиционера и автоматически – на моделях с кондиционером.

Проверка состояния вспомогательного приводного ремня

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните ручной тормоз и поднимите переднюю часть автомобиля.
2. Снимите правое переднее колесо.
3. Отвинтите винты, отсоедините скобы и снимите защитную арку из-под правого переднего крыла для получения доступа к болту шкива коленчатого вала. При необходимости снимите передний брызговик.
4. Используя торцовый ключ с удлинителем, установленный на болт крепления шкива коленвала, проворачивая коленвал, исследуйте состояние ремня на наличие трещин, расслоений и замасливания. При необходимости замените ремень.
5. Если состояние ремня удовлетворительно, то на моделях без кондиционера проверьте натяжение ремня.

Снятие, установка и регулировка натяжения вспомогательного приводного ремня (модели без кондиционера)

Надоел мне свист ремня при нагрузке на генератор, и вообще когда ему вздумается. Купил ремешок.

Замена простая. Специально для этого ещё при прошлой замене был куплен вороток.

Но в этот раз уже с опытом, поменял быстро. Снимаем стопор. Заводим и радуемся не свистящему ремню)

Читать еще:  Замена воздушного фильтра Рено Флюенс

Проверка и замена вспомогательного приводного ремня Пежо 406

2.1.3.3.4. Проверка и замена вспомогательного приводного ремня

Элементы регулирования натяжения вспомогательного клинового ремня (модели 1.6 и 1.8 литра без кондиционера)

2. Болт фиксации механизма натяжения

3. Болт крепления натяжного шкива

Элементы регулирования натяжения вспомогательного клинового ремня (модели 2.0 литра без кондиционера воздуха)

2. Регулировочный болт

3. Натяжной шкив

Элементы регулирования натяжения вспомогательного клинового ремня (модели с кондиционером воздуха)

2. Торцовый ключ 4.0 мм

3. Кронштейн механизма натяжения

4. Обводной шкив

В зависимости от модели и установленного оборудования, доступ к вспомогательному приводному ремню может быть чрезвычайно ограничен. Если требуется большее рабочее пространство, необходимо снять электронное контрольное устройство зажигания/ системы впрыска топлива (ECU).

На моделях с ручной регулировкой натяжения приводного ремня Peugeot рекомендует использование специального электронного инструмента (SEEM C105. 5) для точной установки натяжения приводного ремня. Если этот инструмент недоступен, приблизительная установка может быть достигнута, используя метод, описанный ниже. При использовании приблизительного метода натяжения ремня натяжение должно быть проверено в кратчайшие сроки с использованием электронного инструмента.

На моделях, оборудованных клиновым ремнем, натяжение регулируется вручную на моделяхбез кондиционера и автоматически – на моделях с кондиционером.

Проверка состояния вспомогательного приводного ремня

Снятие, установка и регулировка натяжения вспомогательного приводного ремня (модели без кондиционера)

Замена приводного ремня Пежо 406

    831 13 700k
    258 1 252k

Замену ремня Пежо 406 на двигателе EW10J4 (2 л), EW7J4 (1.8 л). проводить каждые 100-150 тыс.км. Для смены ремня вместе с роликами нам понадобятся следующие компоненты:

  • Ремень поликлиновой
  • Ролик натяжной
  • Ролик паразитный
  • Ключ на 16
  • Ключ на 10
  • Труба — удлинитель
  • Гвоздик

Данный фото отчет поможет сделать своими руками замену приводного ремня в домашних условиях.

Какой ремень поликлиновый, натяжитель и ролик ставить на Peugeot 406?

Оригинальный номер ремня поликлинового 5750.VG, средняя цена 1086 руб.

  • Bosch 1 987 947 952 — 550 руб.
  • Gates 6PK1725 — 699 руб.
  • Contitech 6PK1725 — 811 руб.

Оригинальный номер натяжителя в сборе с роликом 5751.61, средняя цена 2108 руб.

  • Stellox 03-40120-SX — 1700 руб.
  • Dello Automega 160081010 — 1426 руб.
  • Gates T38206 — 2316 руб.

Оригинальный номер паразитного ролика 5751.60, средняя цена 694 руб.

  • Stellox 03-40121-SX — 289 руб.
  • SNR GA359.94 — 640 руб.
  • Ina 532 0439 10 — 641 руб.

приводной ремень сошел на 3 ручья влево

для ремонта нам понадобится ремень поликлиновый и 2 ролика натяжной и паразитный

это наш ролик из комплекта SKF

для замены нам понадобиться:

труба — удлинитель,2 ключа (16 и 10), гвоздь

снимаем контроллер двигателя или же убираем его в бок, откручиваем болт на 10 на брызговике

следующий болт будет еще внутри нашего контроллера

ослабляем натяжной ролик с помошью ключа на 16 и удлинителя

в поднятом положении фиксируем гвоздем в отверстии натяжителя

AVES-CLUB

  • AVES-CLUB • Клуб Пежо — АВЕС-Пежо — Официальный Дилер Peugeot в России

Замена ремня вспомогательных агрегатов своими силами.

Имя: Марк

Сообщения: 14528

Откуда: Дубна Московской

Вт май 02, 2006 15:54

На примере мотора EW10J4 (2л), EW7J4 (1.8л)

Пришло время поменять ремень привода
навесных агрегатов. Вместе с роликами.
В холодную погоду ролики свистели. Поэтому я прикупил
комплект.
А недавно произошёл совсем вопиющий случай.
Пыжик, зная, что ему лежит угощенье, решил
спровоцировать меня.

Заведя машину в гараже, я услышал звук,
чуть-чуть отличающийся от нормально работающего мотора.
Появилось еле уловимое шелестение.

Открыл капот. БА! Ремень самопроизвольно сдвинулся на
3 ручья.

500 рублей
Ролик паразитный

500 рублей
Ролик натяжной

Хороший не оригинал делают
HSR, Gates, SKF, FEBI, .
Gates — признанный лидер ремней.
HSR — поставляет детали на конвейеры.

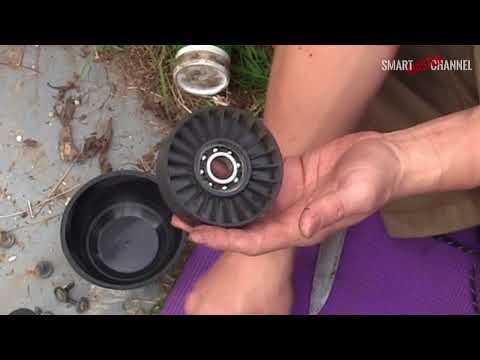

Разглядывая купленный ролик видим подшипник HSR, и клеймо Gates.
Напомню, что лежало это в коробке SKF.
Цена этого ролика в зависимости от фирмы-производителя, отличается в 3 раза (!).
А по сути в коробках лежит одно и то же.
Выводы можно сделать самостоятельно.

Если менять только ремень работа займёт минут 10. С роликами придётся
повозиться.

Будет мешать ящик с контроллером двигателя. Его стоит или снять совсем
или отодвинуть.
Для этого откручиваем болт на 10 на брызговике.

Спереди ящика пружинкой цепляется шланг ОЖ.
Отцепляем его и отодвигаем контроллер в сторону.

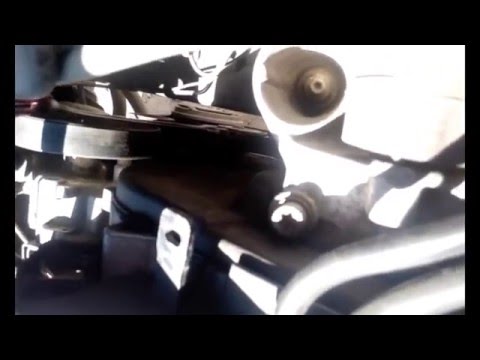

В двигателях этого типа стоит автоматический натяжитель.
Чтобы его ослабить, нужно повернуть ключом на 16 (Французы!)
натяжной ролик. Ухватиться нужно за крепёжный болт. Этот болт
с левой резьбой, поэтому не стоит бояться его открутить.

Поскольку пружина достаточно сильная, воспользуемся удлинителем на ключ.

Вытащить ролик проще через низ, «уронив» его под машину.

Снятый старый ремень, действительно, требовал замены.

Теперь снова отступление о деталях.
Судя по маркировке, ролики выдержали 160 тыс. км.
С завода стояли те же HSR и с клеймом Gates.

Теперь ставим новые ролики. Натяжной заводим снизу.
Сначала фиксируем ближним болтом, потом изворачиваемся и ставим дальний болт. Крепим.

Читать еще:  Ваз 2110 нет искры; причины и способы решения этой проблемы

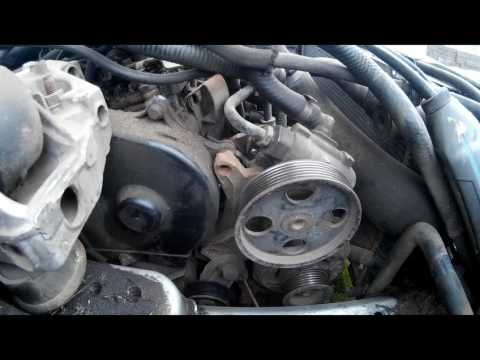

Пока нет ремня самое время провести небольшу диагностику шкивов и подшипников.
— Насоса ГУР
— Генератора
— Кондиционера

Все шкивы должны вращаться от руки легко, свободно, без люфтов. Без посторонних звуков,
скрипов, шорканий. Вам не удасться провернуть только шкив на коленвале

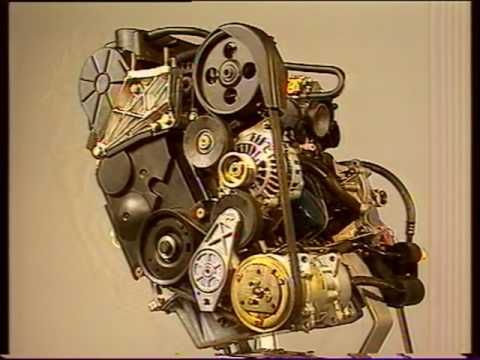

Устанавливаем новый ремень. Сначала заводим низ на шкивы коленвала и кондиционера.
Потом, задней ветвью огибая ролик натяжителя, надеваем на шкив ГУРа.
Передняя ветвь от шкива кондиционера идёт вверх к генератору, а потом тыльной
стороной ремня на паразитный ролик.

Есть вероятность, что ремень у Вас окажется слишком длинный, и натянуть его
не хватит натяжителя. Значит Вы ошиблись.
Можно опустить ремень от шкива ГУРа на генератор, а потом на паразитный ролик.
ЭТО — НЕ ПРАВИЛЬНО!

После того как ремень лежит во всех ручьях, ключом на 16 чуть приподнимаем натяжной ролик.
Убираем удерживающий штифт (гвоздик)

Ставим на место ящик с контроллером.
Не забываем про пружинку спереди и соответствующий
шланг ОЖ.

Как самостоятельно осуществить замену ремня генератора на Пежо 308 и других моделях?

Замена ремня генератора Пежо 308 занимает не так уж и много времени, особенно если делом занимается опытный автолюбитель, у которого за спиной множество с успехом побежденных неисправностей. Но если такой вопрос возник перед человеком, у которого мало опыта, ниже в статье можно увидеть несколько полезных рекомендаций, а также инструкцию по замене неисправной детали.

Возможные неисправности генератора и способы их устранения

Генератор может не работать по разным причинам, и вот некоторые из них:

  • дефект шкива и временный износ;
  • повреждение коллектора и регулятора напряжения;
  • повреждение подшипника;
  • коррозия диодного моста;
  • изломы контактов зарядной цепи.

Внутренности автомобиля под капотом

При возникновении неполадки необходимо проверить предохранитель. Если зрительно никаких дефектов не обнаружено, тогда можно осмотреть генератор, диагностировать качество вращения ротора, осмотреть на предмет неисправности ремень, провода и корпус. Также нужно помнить о щетках, ведь при длительной работе они изнашиваются и требуют замены. Если щетки заметно искрят, значит пришло время их демонтировать.

Поломка подшипников и статора – самые распространенные проблемы, связанные с генератором. Если он издает свист из-под капота при вдавливании педали газа в пол, возможно, проблема связана с ремнем генератора. Ремонт генератора осуществляется при помощи замены устаревших и испорченных деталей на новые (автор видео — Ramanych).

В каких случаях необходима замена ремня?

Эта деталь тянет на себе множество важных функций автомобиля.

Благодаря ей осуществляется работа таких важных механизмов:

  • помпы и насосов ГУР и ОЖ;
  • вентиляторов для охлаждения двигателя и кондиционеров для поддержания нормальной температуры.

Можно сказать, что это приспособление — одно из ключевых, благодаря чему машина вообще может сдвинуться с места. Демонтаж и замена осуществляются без особых трудностей и временных затрат. В целом это действие совершается от 10 до 15 минут. Возможно, на пути ремонта возникнет одна проблема. Это связано с тем, что новый ремень генератора не растянут, и установить его будет немного сложно.

Важно периодически диагностировать работу приспособления, ведь благодаря своевременному обнаружению каких-то неполадок, потертостей и износа можно избежать многих проблем. В том числе и характерного раздражающего свиста, который начнет атаковать барабанные перепонки при возникновении неисправности. Если в изделии случился разрыв, это чревато прекращением работы нескольких важных для автомобильной системы узлов.

Изделие на автомобиль

Пошаговое руководство по замене ремня

Ремонтировать эту деталь несложно: необходимо подготовить новое изделие, подходящее для автомобиля, и ключ на 30. Данную деталь можно приобрести в специализированном магазине или в интернете. Важно лишь знать размер, а также присмотреться к моделям производителей, ведь есть некоторые из них, которые хорошо зарекомендовали себя на автомобильном рынке.

Итак, замена происходит следующим образом:

  1. Если машина только что совершала поездку, нужно заглушить двигатель и дать транспорту остыть. В таком случае замена будет происходить дольше запланированного времени, но это убережет кожу от ожоговых травм.
  2. Открыть капот и закрепить его в поднятом состоянии.
  3. Отыскать прижимной ролик и при помощи ключа потянуть его на себя, затем отвернуть его в поднятое состояние.
  4. Чтобы освободить прижимающий валик, необходимо отыскать пластиковую чеку и потянув на себя, зафиксировать ее в поднятом состоянии. Теперь можно снять старый генераторный ремень и приступить к установке нового.

Местонахождение пластиковой чеки

  • Новое изделие нужно закрепить одним концом на самом дальнем вале в глубине, а другим на вале генератора.
  • Теперь осталось натянуть изделие на самый последний, третий валик. Он самый большой, поэтому ремень нужно осторожно потянуть вниз, к днищу капота. После этого осторожно прокрутить валы. Действия при демонтаже и замене мало чем отличаются от других моделей автомобилей, если говорить о Пежо 406, или Пежо 307.
  • Цена вопроса

    Ниже на фотографиях можно увидеть подходящие ремни генератора для автомобиля Пежо.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
