Установка стеклоподъемника на уаз буханка

Снятие и установка стеклоподъёмника

Снятие и установку стеклоподъемника производите в следующем порядке:

  1. Отверните винты крепления перед ней стойки 5 (см. рис. 317) опускного стекла.
  2. Откройте поворотное стекло и опустите стойку.
  3. Выньте опускное стекло 8, поднимая его.
  4. Снимите старый стеклоподъемник с кронштейном.
  5. Установите новый стеклоподъемник и кронштейн натяжных роликов, не затягивая болты крепления кронштейна.
  6. Натяните трос 7 (рис. 318) перемещением вниз кронштейна 8 натяжных роликов и затяните гайки.
  7. Установите облицовочную розетку 3 ручки, вставьте скобу 2 в гнездо на ручке и установите ручку на стержень стеклоподъемника.
  8. Вращением ручки стеклоподъемника перемотайте трос на барабане в положение, соответствующее крайнему нижнему положению опускного стекла. Затем, сделав три оборота в обратном направлении, установите кронштейн обоймы опускного стекла в середине люка и закрепите опускное стекло на тросе.

Рис. 317. Передняя дверь: 1-дверь; 2-обойма с уплотнителем; 3-рамка с поворотным стеклом; 4-уплотнитель поворотного стекла на стойке; 5-передняя стойка опускного стекла; 6-винт; 7-желобок; 8-опускное стекло; 9-желобок; 10-прокладка; 11-обойма опускного стекла; 12-задняя стойка; 13-буфер упора опускного стекла; 14-скоба держателя; 15-винт; 16-упор; 17-направляющий шип; 18,20,21,22-винты; 19-кронштейн нижний передней стойки; 23-замок двери с приводом; 24-шайба; 25-наружная ручка двери; 26-крышка люка; 27-нижняя петля двери на кузове; 28-ограничитель открывания двери; 29-верхняя петля двери на кузове; 30-внутренняя ручка двери; 31-винт; 32-гайка; 33-специальная шайба; 34-пружина; 35-шайбы

Рис. 318. Механизм перемещения стекла передней двери: 1-ручка стеклоподъемника; 2-скоба; 3-облицовочная розетка; 4-стеклоподъемник в сборе; 5-ролик; 6-ось ролика; 7-трос; 8-кронштейн натяжных роликов в сборе

Установка стеклоподъемников ГРАНАТ на УАЗ Буханка

Купить электрические стеклоподъемники «ГРАНАТ» и другие Вы можете в нашем интернет-магазине Стеклоподъем.РФ 👉 http://goo.gl/Es4iA2
8 (800) 333-10-59 – наш телефон для бесплатных звонков со всей России.

Сегодня мы с Надеждой демонстрируем установку электрических стеклоподъемников «ГРАНАТ» на УАЗ-452 «Буханка».

Демонтаж механического стеклоподъемника:
— откручиваем три винта крепления ручки двери;
— откручиваем и снимаем внутреннюю ручку открывания замка;
— снимаем ручку механического стеклоподъемника;
— откручиваем и снимаем обивку двери;
— откручиваем два винта крепления механического стеклоподъемника к обойме стекла;
— поднимаем стекло и фиксируем его в верхнем положении от нежелательного падения, например отверткой;
— перекусываем трос механического стеклоподъемника;
— торцевым ключом, откручиваем три гайки крепления механизма стеклоподъемника и извлекаем стеклоподъемник из двери;
— откручиваем и извлекаем из двери нижний ролик стеклоподъемника;
— верхний ролик высверливаем сверлом на 6 мм;
— откручиваем нижнее крепление направляющей стекла.

Начинаем установку электростеклоподъемника «ГРАНАТ» в дверь автомобиля:
— заводим электростеклоподъемник в дверь через монтажный проем, при этом придется приложить усилие, оттягивая на себя внутреннюю панель двери;
— заводим верхнюю шпильку направляющей стеклоподъемника в отверстие от ролика;
— ставим на место нижнее крепление направляющей стекла и крепим направляющую стеклоподъемника в нижней точке;
— опускаем стекло и совмещаем обойму с кареткой стеклоподъемника;
— крепим одним винтом;
— в нижней части дверного проема сверлим отверстие для прокладки электропроводки.

Прокладываем электропроводку в дверь, подключаем ее к бортовой системе автомобиля и моторедуктору стеклоподъемника.
Подключение:
— питающий провод (+) — на цепь аксессуаров,
— подсветку кнопок — на цепь габаритных огней,
— массу прикручиваем на кузов в любом удобном месте,
— подключаем штекеры к моторедукторам,
— вставляем колодки в переключатели стеклоподъемников.
Переключатели устанавливаем на панели приборов.
В отверстия от ручек механических стеклоподъемников устанавливаем декоративные заглушки.
Сборку двери осуществляем в обратной последовательности.

🛒 Устанавливаемые стеклоподъемники в интернет-магазине Стеклоподъем.РФ: http://goo.gl/Es4iA2

Постоянная ссылка на видео: https://www.youtube.com/watch?v=3vCDOD2Suj0
Наш YouTube канал: http://www.youtube.com/user/Steklopod.

#стеклоподъемрф #steklopodem #стеклоподъемник_буханка #стеклоподъемник #электростеклоподъемник #стеклоподъемник_уаз #стеклоподъемник_гранат #стеклоподъемник_установка

Видео Установка стеклоподъемников ГРАНАТ на УАЗ Буханка канала Стеклоподъем.РФ

УАЗ 3962 нет моей модели в списке › Бортжурнал › Меняем механизм стеклоподъёмника (нафталин)

Приступим.
Сначала готовим необходимый инструмент, а это ключ с зевом S-10, S-11 и отвёртка крест и шлиц.
Сначала нужно снять лишнее, что помешает работать — это ручка стеклоподъёмника и в данном случае динамик, ну и снять крепление обивки.

Потом отдаём два винта крепления стойки стекла сверху двери и один винт на боковой панели двери (в этом случае он секвестирован за ненадобностью) отгибаем резинки и снимаем стойку Стойка снимается на улицу.

Читать еще:  KIA Optima ПРЕСТИЖ › Бортжурнал › Плюсы Kia Optima (№1) Расход топлива 2

Потом отдаём механизм стеклоподъёмника, механизм натяжения троса и отдаём крепление стекла к тросу.

После чего вынимаем стекло и вынимаем стеклоподъёмник с тросом. Гут есть два варианта вытаскивания механизма стеклоподъёмника показаны жёлтым и красным цветом. Направление жёлтым более удобное.

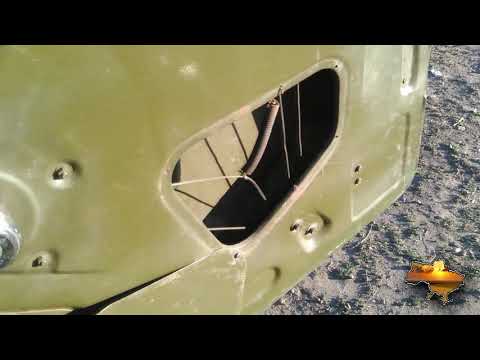

этих фото причина отказа стеклоподъёмника… и это из за слабо натянутого

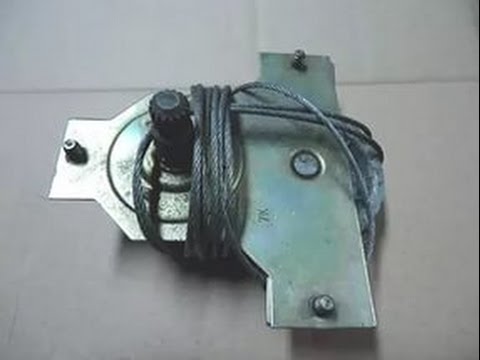

Вот новый механизм. Кстати к нам подходит с классических ВАЗов 01,03,03,06, а вот с классики 04,05,07 не подходят, там тросик длиннее. Скобку на механизме не снимайте до полной установки механизма.

Ну и собираем в обратной последовательности. Помним, что стекло ставим из нутри двери, а стойку стекла снаружи. В идеале смазать все резьбовые соединения и ролики.
На всё примерно уходит 30 минут личного времени

go_patriot

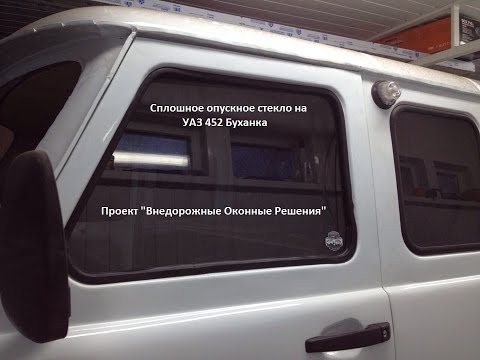

Установил передние сплошные стекла с электростеклоподъемником

Установил передние сплошные стекла с электростеклоподъемником

Свершилось! Давно я не был так доволен и счастлив! Наконец-то сплошные стекла с электрическим стеклоподъемником заняли своё законное место в передних дверях кабины моего УАЗ-ика. Шел дождь, сыпал снег, дул ветер, в гаражах отключали электричество… Всё было против задуманного! Но мы не привыкли отступать. Только смелым и непреклонным улыбается Говинди.

С первыми лучами солнца я заказал у Сергея из Внедорожных Оконных Решений комплект для самостоятельной установки сплошных опускных стекол в передние двери УАЗ-иков семейства 452. Разумеется, с электростеклоподъемниками, как же без них-то!

Не успел в гаражах растаять последний снег — принялся за установку.

После установки сдвижных окошек и стеклопакетов хотелось скорее довести остекление до конца.

Быть может, это я такой боязливый и неуверенный, но перед установкой я перелопатил весь интернет в поисках подробной инструкции. Оказалось, что сплошные стекла в природе есть, а подробной инструкции нет. Есть статья Сергея на драйв2.

Есть вот это видео.

Это уже сейчас я понимаю, что больше-то ничего и не надо. Всё, что ускользнуло от внимания, как обычно бывает при тюнинге УАЗика, подгоняется «по месту».

Но такую ситуацию я считаю неверной в самом корне. Ладно, я — криворук, но я не боюсь трудностей. Если что-то выступает за габариты — у меня есть болгарка. Отрезал лишнего — разматываем сварку. Но есть люди и с более скромными техническими познаниями.

«УАЗ — создан для бездорожья, обновлен для города», — говорит нам реклама.

В общем, это побудило меня внимательно отнестись к установке и снимать каждый шаг, чтобы в данной заметке представить что-то типа инструкции по установке.

Если останутся вопросы — пишите в комментариях. Чем смогу — помогу, отвечу.

Первым делом готовим дверь. Сдираем с неё обшивку, откручиваем всё, что прикручено. Демонтируем штатные опускные стекла, штатную треугольную форточку, механизм стеклоподъемника. Тут всё просто. Где-то держит — откручиваем. Не лезет — проверяем, что всё открутили и слегка помогаем грубой силой.

Выбиваем верхний ролик. Можно сразу открутить ручку открывания двери, открутить направляющие и упоры.

Остаётся голая железяка.

Потом берем пассатижи и аккуратно разгибаем отбортовку на кромке проёма. Дело муторное, кропотливое, но чем ровнее разогнете, тем проще и ровнее ляжет уплотнитель.

При помощи болгарки спиливаем усилитель.

Немного ослабляем крепление зеркала и устанавливаем в угол двери чёрный вставыш. Снизу он вставляется прорезью в элемент крепления зеркала, а сверху подтягивается винтом.

После монтажа вставыша мы готовы к тому, чтобы взять в руки болгарку и придать нижним углам проёма прямоугольную форму.

Сплошные стекла на Буханке — это красиво. А красиво — это когда с прямыми углами.

Пока не забыли — снаряжаем малую направляющую, которую мы открутили со штатного места. Для этого отрезаем штатный оконный уплотнитель так, чтобы ещё немного торчало с верхнего края. Крепим при помощи загибающегося уса. Направляющую можно прикрутить на место, но винты до конца не затягивайте, пусть люфтит.

Дальше — подгонка замка, моя самая любимая операция. Сколько же раз я снял-поставил стекло, пока не отработал самый лучший и простой вариант! Не повторяйте моих ошибок, всё очень и очень просто.

Читать еще:  Регулировка моновпрыска ауди 80

Стекло не будет цеплять тягу, если перенести ручку открывания на внешнюю часть поверхности и придать тяге ровную дугообразную форму.

Шаг 1. Переносим ручку.

Потом выпрямляем тягу. У неё есть два штатных загиба. Около крепления ручки — выпрямляем. Около замка — не трогаем.

В такой ситуации тяга получается чуть-чуть длиннее, её надо укоротить где-то на 1 сантиметр. Около замка режем тягу болгаркой, а потом свариваем внахлёст.

Монтируем замок обратно, высовываем тягу наружу через проём и при помощи грубой силы придаём её дугообразную форму. Можно без пассатижей.

Нужно сделать так, чтобы тяга облегала внутреннюю поверхность двери и не мешала ездить туда-сюда механизму электростеклоподъемника. Для этого можно этот самый стеклоподъемник поставить на место, пусть и без регулировки.

Как мог сфотографировал. Моторчик и редуктор свеклоподъемника видно хорошо, а тягу я продублировал курсивом.

Теперь можно примерить, где будет крепиться вторая длинная направляющая. Верхним концом она вставляется в тот же элемент двери, что и черный угловой вставыш. Под средний винт нужно высверлить одну из заклёпок смотрового люка. Нижнее отверстие сверлится по месту, но не сразу, а потом, после установки стекла.

Заготовили среднее отверстие и отложили направляющую в сторону. Пусть подождет.

Дальше — моё изобретение. Во всех инструкциях полагается сначала выставить стекло, а уж потом надевать резинки. Я утверждаю, что нужно делать наоборот. Сначала надеваем резинки, а уже потом ловим горизонталь у стекла. Так гораздо лучше видно, как стекло прижимается, где есть перекосы.

Если вы на моей стороне — вставляем по верхнему периметру резиновый уплотнитель. В нижних углах уплотнитель немножко подрезаем с боков, чтобы его направляющая часть зашла внутрь. Сантиметра полтора-два, не больше.

Потом на нижнюю кромку надеваем «реснички». Они должны смыкаться. Единственный кадр, который не сфотографировал, но всё понятно и так, как мне кажется.

Располагаем все резинки максимально ровно и красиво. Не успокаиваемся, пока результат не будет удовлетворять. Дело это кропотливое, где-то надо будет проём ещё разогнуть, где-то согнуть. Не спешим.

Уложили резинки — снимаем нижние реснички и вставляем сами сплошные стекла на место. Это тоже легко. Надо кинуть на клеммы электростеклоподъемника провода и, подавая напругу прямо с аккумулятора, выставить механизм чуть ниже середины смотрового окна.

Затем суём стекла узкой частью вниз, поворачиваем его вокруг оси и крепим к механизму подъемника. Я вместо штатных винтов использовал винты под шестигранник, мне они больше приглянулись.

Аккуратно надеваем реснички на проём и начинаем ловить горизонтальный уровень стекла. Для этого обжимаем стекло направляющими и, подавая на клеммы ток, смотрим, куда нужно сместить нижнюю точку крепления стеклоподъемника.

Поймали положение — затягиваем нижнее крепление через широкую кузовную шайбу (я, кстати, приварил нижний болт к рейке подъемника, так гораздо удобнее). Ещё десяток раз гоняем стекло вверх-вниз, убеждаемся, что всё работает хорошо, нигде ничего не перекашивает, ровно-ровно уплотняется.

Убедились? Привариваем шайбу, фиксируя её от смещения.

На этом этапе можно считать, что сплошные стекла вы в свой УАЗ установили. Осталось где-нибудь подрезать резинки и брызнуть силиконовой смазки в уплотнитель.

Подключить, конечно, ещё надо. Но подключу я позже, пока не придумал, куда кнопки расположить. Как сделаю, фотографии добавлю в эту же заметку.

Машину с такими окнами, если честно, не узнать. Обзор увеличивается. Нигде не свистит, не шумит. Вот ещё бы двери шумоизоляцией обклеить — вообще тихо будет.

Ну и внешний вид стал совсем другим. До установки сплошных стекол образ моей Буханочки элегантно подчёркивал скотч и тряпки, уплотняющие штатные стекла. Теперь же — красота и милота.

В общем, если вы хотели и своему УАЗ-ику установить такие же сплошные стекла, но почему-то боялись и откладывали — зря. Ничего в установке страшного нет.

Результат же на все деньги. Рекомендую!

2 комментария

  1. Виталий 23 апреля, 2019

Ну красиво. А самое главное быстро… Нужно что-то делать со своими стеклами, они у меня как раненые еле ездят… или моторам хана, или проводке.

Читать еще:  Регламент проведения ТО Шевроле Круз

У меня на первом Патриоте тоже еле ездили. Даже и не знаю, в чем дело.

Оставить комментарий

Необходима авторизация чтобы оставить комментарий.

Установка стеклоподъемника на уаз буханка

Для установки электрических реечных стеклоподъемников Гранат на УАЗ 452, УАЗ 3741 (буханка) понадобиться отвертка и ключ.

1. Перед установкой необходимо демонтировать существующий стеклоподъемнй механизм и временно убрать крепление нижней точки направляющей стекла. Это необходимо для заведения реечного механизма в дверь.

2. Во избежание касания каретки при перемещении стекла за тягу замка, тягу необходимо снять и слегда выгнуть.

3. После этого установить ее на место.

4. Заводим в дверь механизм ЭСП через переднее технологическое окно.

5. В отверстие от ролика штатного механизма крепим шпильку рейки ЭСП. (отверстие показано стрелкой).

6. Изнутри двери вставляем в отверстие нижней точки крепления рейки винт.

7. И фиксируем снаружи гайкой.

8. Опускаем стекло и фиксируем стеклодержатель к каретке винтом.

9. Не забываем установить и зафиксировать крепление направляющей.

10. Общий вид установленного механизма (показано через вырез двери).
