Как сделать американки на ваз 2107

как сделать американки на ваз 2107//боевая классика

Для просмотра онлайн кликните на видео ⤵

Американки на ВАЗ 2107 | БЫСТРО И ПРОСТО | ПОДРОБНОЕ ВИДЕО | Подробнее

АМЕРИКАНКИ ЗА 10 МИНУТ! СМОЖЕТ КАЖДЫЙ!! Подробнее

Американки на Жигули — американки на ваз 2107 — за копейки! Подробнее

Установка Американок на ВАЗ 2105-2107 Подробнее

американки на ваз 2107 Подробнее

БЕСПЛАТНЫЕ АМЕРИКАНКИ ЗА 5 МИНУТ! (ВАЗ 2107, ЖИГА) Подробнее

Американки на любую машину! Самые яркие и четкие. Подробнее

АМЕРИКАНКИ за 150руб на ваз 2105-2107 самый ПРОСТОЙ способ Подробнее

АМЕРИКАНКИ на Ваз 2107 за 200р Подробнее

американки на ваз 2107 самый простой способ! Подробнее

Как сделать американки на ваз 2107-05? Смотри видео. Подробнее

Американки на ваз 2107/Американки за 10 минут/Каждый сможет сделать/Оторвал колесо на семаке Подробнее

АМЕРИКАНКИ НА ЖИГУ | ГРАМОТНЫЙ ТЮНИНГ Подробнее

Боевая Классика за 5 минут Подробнее

Боевая классика//Убойный тюнинг за 20 рублей//дешевый тюнинг ваз 2107 Подробнее

АМЕРИКАНКИ НА ВАЗ 2107 ЗА 200РУБЛЕЙ Подробнее

Габарит в поворотниках. Американка как сделать? Установка габаритов в поворотники. Как сделать? Подробнее

АМЕРИКАНКИ НА ваз 2107 за 370р ДХО на ваз 2105-2107 своими руками Подробнее

ЭСТЕТИКА И АМЕРИКАНКИ ЗА 5 МИНУТ — ВАЗ 2107 Подробнее

Как правильно сделать американки на ВАЗ-2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

  • штраф до 2 500 рублей;
  • лишение прав на 6-12 месяцев;
  • конфискация незаконного прибора.

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

  • 2 конденсатора на 3 000 микрофарад и 25 ватт;
  • 2 диода марки 5817;
  • по две стандартные соединительные клеммы типа КСШ 1 × 0,75, КСГ 1 × 0,75, а также КСГ 2 × 0,75;
  • одинарные многожильные провода в двойной изоляции на 0,5 квадрата, двух разных цветов (примерно по полтора метра).

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

  • лампочками поворотников;
  • источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.


Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Как сделать американки на ВАЗ-2107 своими руками

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Читать еще:  KIA Rio ت βŁ; ĉќ Ģĥǿşťت › Бортжурнал › Установка и подключение ПТФ

Административный кодекс предусматривает за нарушение следующие санкции:

  • штраф до 2 500 рублей;
  • лишение прав на 6-12 месяцев;
  • конфискация незаконного прибора.

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

  • 2 конденсатора на 3 000 микрофарад и 25 ватт;
  • 2 диода марки 5817;
  • по две стандартные соединительные клеммы типа КСШ 1 × 0,75, КСГ 1 × 0,75, а также КСГ 2 × 0,75;
  • одинарные многожильные провода в двойной изоляции на 0,5 квадрата, двух разных цветов (примерно по полтора метра).

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

  • лампочками поворотников;
  • источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Простые “американские поворотники” своими руками

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Конденсаторы ставлю 1000 мкФ 16 В — они влияют на время возврата в режим габаритов.

Схема с автомобильным реле

Детали:

Конденсаторы: 1000 мкФ x 16 В (LZ)
Диоды: 1N5819
Реле
Колодка соединительная штырьевая с проводами КСШ 1*0,75
Колодка соединительная гнездовая с проводами КСГ 1*0,75
Колодка соединительная штырьевая с проводами КСШ 2*0,75
Колодка соединительная гнездовая с проводами КСГ 2*0,75
Всё это нужно в 2х экземплярах.

Припаял провода к реле.

Установка на столько проста, что описывать нечего — просто включаем их между проводами поворотников и самими поворотниками. Питание в режиме габаритов подаем на одинарный провод.

Я решил не подключать их к габаритам, а сделать отдельную кнопку, чтобы можно было выключить американки.

Кнопку взял противотуманок. Вот ее схема включения:

Схема кнопки противотуманок.

Питание, массу и подсветку взял с колодки бортовика. (Ваз 2115)

Колодка бортового компьютера

Индикатор тоже подключил

А вот видео работы (сначала с выключенными, потом с подключенными на время съемки к противотуманкам — кнопки еще не было)

Поделки своими руками для автолюбителей

Простые «американские поворотники» на любой авто

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине.

Вот такие;На всякий случай схема самого реле.

Итак, находим нашу фару �� в ней 2 провода, которые подключаются к поворотнику. На рисунке они у меня обозначены черный и красный, черный это масса, а красной это +, который приходит к поворотнику.

Находим плюсовой провод и разрезаем его.

Тот конец провода, который идет от автомобиля подсоединяем к 86 контакту реле. Другой контакт реле или можно сказать другой контакт обмотки реле (85), подсоединяем к массе автомобиля или к минусу.

Далее в замке зажигания находим контакт на котором появляется + 12 вольт после поворота ключа или при заведенном двигателе.

Под соединяемся к этому контакту, другой конец подсоединяем к реле на контакт под номером 30. Хочу сказать, что + можно взять не только с замка зажигания, а например с генератора или датчика давления масла, вообщем от туда, где появляется плюс после пуска двигателя, чтобы наши американки загорались, после того как двигатель будет запущен.

Далее, провод который идёт от фары (перерезанный), подсоединяем к контакту реле (87а), который расположен в самой середине.

Вот в принципе и всё, все скрутки хорошо изолируем, и также всё проделываем для второй фары, внизу показан чертёж подключения для двух фар.

Если кому-то пригодиться данная статья, буду только рад. Спасибо всем и ровной вам дороги.

Как сделать американки на ваз 2107

Наверное довольно многие владельцы ваз 2107 задумывались и наблюдали как сделать американские габариты в прицепи нет нечего сложного и минимум средств.
Нам будит нужно:
1) Гнездо под 2х контактную лампочку 2 штуки.
(подходит от приоры)

2) 2х контактная лампочка по 12v 2 штуки.
3) Изолента.
4) Желание прямые руки и светлая голова.
Принцип работы:
1)Отрезаем старое гнездо от 1 контактной лампы и устанавливаем, наше 2х контактное.
2)Устанавливаем 2х контактную лампочку в гнездо.
3)Теперь берем проводим провод от габаритов к нашей 2х контактной лампочке(смотрим фото)

4) Также устанавливаем сами провода от поворотника (смотрим фото)

Теперь когда вы будите включать поворотник то он будит моргать ярче чем наши американские габариты(смотрим видео)

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Ну вроде все аккуратно, можно продолжить работу
Дальше взялся за подключение, хотел вывести кнопку чтобы «американки» включались отдельно .
Вид кнопок до:

Вид кнопок после :

Кнопку взял от девятки, т.к она не требует не какие реле, и она мне пригодиться для следующего инстала.
На кнопке все контакты пронумерованы . Плюс кидаем на кнопку (например на ножку 30 кнопки), ножку 58 кнопки на американки, минус американок на кузов. Кнопка просто подаёт на лампочки плюс.

Плюс взял от кнопки света, там есть постоянные 12в

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

Читать еще:  Как снять передние сиденья на ВАЗ 2114 и 2115

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.


Затем подключаем “-” в любом удобном месте. Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Как установить американки на ваз 2107

Владельцы ВАЗ-2107 часто стремятся сделать свои машины более стильными. С этой целью их тюнингуют и, в числе прочего, устанавливают американки. Так называют схему, при которой поворотные сигналы горят постоянно, то есть выполняют функцию габаритов. Также они используются и по прямому назначению – указывают, в какую строну водитель планирует ехать. Как оснастить классические жигули данной системой, расскажем далее.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

  • штраф до 2 500 рублей;
  • лишение прав на 6-12 месяцев;
  • конфискация незаконного прибора.

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

Суть переделки

Если вам все ни по чем, то расскажем поподробнее, как модернизировать поворотники классического автомобиля ВАЗ, чтобы они выполняли еще и функцию габаритов. Стоит отметить, что данный стандарт имеется только в одной стране мира – Соединенных Штатах.

Принцип работы схемы такой – огни горят постоянно как габариты. Однако когда водитель намеревается повернуть, один из них начинает мигать. Сама схема проста – руководствуясь ею, изменения сделают все, кто имеет хоть элементарные представления об электромеханике.

Что потребуется

Для американки, прежде всего, потребуется реле – подойдет рабочее автомобильное для ВАЗ или любое другое, продающееся на радиорынках.

Из материалов нужны:

  • 2 конденсатора на 3 000 микрофарад и 25 ватт;
  • 2 диода марки 5817;
  • по две стандартные соединительные клеммы типа КСШ 1 × 0,75, КСГ 1 × 0,75, а также КСГ 2 × 0,75;
  • одинарные многожильные провода в двойной изоляции на 0,5 квадрата, двух разных цветов (примерно по полтора метра).

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

  • лампочками поворотников;
  • источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Нюансы

Номера контактов реле обозначены на схеме. Провода к ним необходимо припаивать. Крайне важно каждый конец тщательно заизолировать (окрасьте лаком или натяните термотрубки). С противоположной стороны припаяйте клеммы. Кабели проложите аккуратно через общий пучок.

Последний этап

Под конец необходимо установить кнопку включения (при желании вы можете добавить к ней индикатор питания). Далее систему проверяют на работоспособность.

Ваз 2107 SE Американки

Всем привет) Давно собирался сделать американки, но долго не мог, то времени нет то еще что-то. Ну вот совершилось чудо, я взялся за работу.

Первым делом снял фары и пошел колдовать домой

Для американок рекомендую использовать лампочку от повторителя поворота ВАЗ 2109

Лампочка разместилась тут

Далее промазал все герметиком и проверил работоспособность

Дальше побежал на улицу готовить проводку
Рекомендую купить моток изоленты и гофру ( ее я взял 5 метров )

Вот вид под капотом до

В салон завел через штатную резинку

Ну вроде все аккуратно, можно продолжить работу
Дальше взялся за подключение, хотел вывести кнопку чтобы “американки” включались отдельно .

Вид кнопок после :

Кнопку взял от девятки, т.к она не требует не какие реле, и она мне пригодиться для следующего инстала.
На кнопке все контакты пронумерованы . Плюс кидаем на кнопку (например на ножку 30 кнопки), ножку 58 кнопки на американки, минус американок на кузов. Кнопка просто подаёт на лампочки плюс.

Плюс взял от кнопки света, там есть постоянные 12в

Красивых фото сделать не успел(
При включенных американках и при включении поворота, поворот хорошо моргает и никого не вводи в заблуждение.

По ПДД РФ данный “тюнинг” не запрещен, так что можем смело ездить)

Ну что скажете о проделанной работе?)
Подписывайтесь, будет интересно)

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие:

1)— Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817
3. Реле 5-ти контактное обычное автомобильное — 2шт
3. Клеммы для реле — 2шт
4. Круглые клеммы — 2 шт
5. Провод — 4м. (цветные) я брал по цветам как на схеме
6. Изолента или термоусадка
7. Клеммы мама

Читать еще:  Watapa › Блог › Диагностика системы антиблокировочной системы ABS

набор юного электрика

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.


Затем подключаем “-” в любом удобном месте.Ну вот вроде и всё.

После сборки наслаждаемся проделанной работай)))

Русские американки (габариты в поворотниках)

Американки делаю все кому не лень, эта болезнь и меня не обошла стороной, вот и решил заморочиться. Но как большинство сверлить отверстия в отражателе или паять провода к контактам лампочки желания не было. Нашел доступный компромисс: патроны заднего бокового фонаря ГАЗ 3110. Они идут в связке двухконтактный, который мне и понадобился и одноконтактный. Встает этот патрон вместо патрона поворотника как родной, остается только отрезать массовый провод соединяющий оба патрона, привязать клему папа и на всякий случай большую часть торчащего железа заизолировать)

далее выводим дополнительную клему мама от габарита для подсоединения американок.

Теперь остается подключить массовый провод к массе на колодке поворотника, плюс поворотника и плюс дополнительного габарита.

С ближним светом немного размывает габарит, но поворотник отлично видно, не смотря на то, что он белый.
Этот способ подойдет как на классику так и на семейство Самары.
Посоветуйте стоит ли пытаться покрасить лампочку термостойкой желтой краской и грозит ли что — нибудь от ГИБДД за белые поворотники?

Как просто сделать «американские поворотники» своими руками

Суть этой самоделки заключается в том, чтобы превратить поворотники автомобиля в габаритки, такие поворотники еще называются американскими. Когда повороты выключены, поворотные огни светятся как габаритные, а при включении поворота нужная сторона поворотных огней начинает мигать. Схему автор нашел в интернете и решил поделиться тем, как можно просто собрать такую схему. Для работы системы понадобиться реле, подойдет как автомобильное, так и из магазина радиотоваров.

Материалы и инструменты для изготовления:
– конденсаторы с характеристиками 1000 мкФ Х 16В (LZ);
– диоды типа 1N5819;
– соединительная колодка штырьевого типа (КСШ 1*0.75);
– соединительная колодка с гнездами (КСГ 1*0.75);
– соединительная колодка штырьевого типа (КСШ 2*0.75);
– соединительная колодка с гнездами (КСГ 2*0.75);
– провода к колодкам. Всего этого потребуется по два экземпляра;
– само собой понадобится паяльник с припоем, ножницы и другие инструменты.

Шаг первый. Схема устройства
Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.



Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе – тщательная изоляция места пайки и открытых проводников.


Шаг третий. Подключаем кнопку и тестируем систему
Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.


Как не схлопотать штраф за американские габариты

После введения закона о том, что при дневном свете автомобилисты обязаны ездить с ближним светом, многие начали устанавливать американские габаритные огни. Однако в некоторых случаях автомобилиста за это штрафуют.

Что такое американские габариты

Отечественные умельцы часто сами ставят американские габариты. Фото: drive2.com

Для начала, чтобы разобраться в данном вопросе, разберемся, что вообще такое американские габариты и как они работают.

В принципе, если заморочиться, то можно сделать все таким образом, чтобы поворотник и дополнительные габариты работали раздельно. То есть, при работе американских габаритов в переднем или заднем указателе поворота, когда требуется использовать этот самый указатель по назначению (включить указатель поворота), то габарит выключается и одновременно с этим включается поворотник, а после завершения маневра, автоматически включается американский габарит. При этом еще должна устанавливаться дополнительная кнопка на включение “американок”.

Но еще существует два способа установки американских габаритов,которые по сравнению с вышеописанным способом легче. Но этот способ является более менее правильным, так как дополнительные габаритные огни работают не одновременно с поворотным указателем.

Преимущество американских габаритов

  • Во-первых, они в темноте обозначают края машины, что является немаловажным моментом. Так, например, на грузовиках габаритные огни расположены посередине, что является очень неудобным для других участников движения.
  • Во-вторых, американские габаритные огни изначально были созданы для парковки. Также эти габаритные огни в условиях недостаточной видимости помогают увидеть автомобиль.

Штраф за их установку

За установку американских габаритных огней грозит штраф в размере 2500 рублей для гражданских лиц, а для должностных размер штрафа повышается в несколько раз: от 15000 до 20000 рублей, а для юридических от 40000 до 50000 рублей. В ФЗ №195 от 10.12.1995 года “О безопасности дорожного движения” регламентировано, что может быть установлено дополнительно или изменено в автомобиле, и к каким последствиям приведут вышеперечисленные действия.

Но штрафа может не последовать, если ваши дополнительные габаритные огни были зарегистрированы после установки. То есть, как устанавливает законодатель, вы обязаны провести повторную сертификацию или повторное декларирование соответствия Вашего транспортного средства.

В основном за дополнительные габаритные огни сотрудники ГАИ не штрафуют, даже если и обращают на это внимание. Но они вправе это сделать и могут при этом сослаться на федеральный закон, указанный мной выше, а именно на 4 главу статью 15.

Следовательно, “американки” незаконны, так как в ПДД РФ есть пункт, запрещающий эксплуатацию транспортных средств при наличии данных пунктов: когда количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но в России есть автомобили, в которых еще на заводе были установлены эти самые американские габаритные огни, что же делать в этом случае?

Это, конечно, спорный вопрос, но установление дополнительных габаритов не совсем являются правильным, так как они вводят в заблуждение остальных участников дорожного движения. Не всегда может быть понятно, хотите ли Вы повернуть, или это просто новая “фишка” на Вашем авто. И если уже говорить об американском законодательстве в области ПДД, то у них вообще регламента, связанного со светом авто нет, единственное, что написано в их ПДД о световых приборах – они должны быть исправными.

Рекомендуется, если вы все же решитесь на установку “американок”, поставить на поворотники ШИМ, ограничить яркость на уровне 3-5 Ватт.

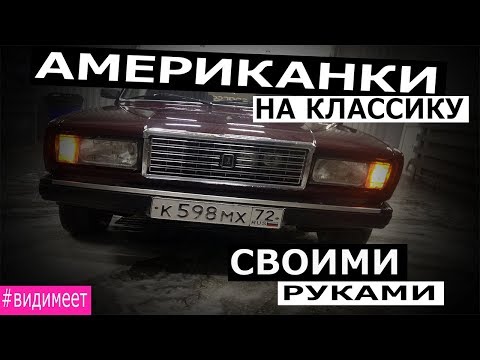

Из этого видео вы узнаете, как можно самому сделать американские габариты:

Заключение

Американские габаритные огни устанавливать не рекомендуется, от них только проблем больше. Если их использовать при дневном свете, то вы рискуете попасть в аварийную ситуацию, так как вас плохо видят как автомобилисты, так и пешеходы Поэтому, лучше не рискуйте и не устанавливайте их, так как все-таки указатели поворотов служат для информирования других участников движения о намерении совершить маневр, а не для того, чтобы вас было лучше видно.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
