Как снять печку на газели

Как снять и установить отопитель автомобиля Газель

Отопитель автомобиля Газель состоит из пластмассового кожуха, в котором установлены радиатор, два вентилятора, закрепленные на валу электродвигателя, верхней, центральной и нижней заслонок и панели управления с тремя рычагами и выключателями

На левой стороне отопителя установлен добавочный резистор, обеспечивающий пониженные скорости вращения электровентилятора

1. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).

2. Сняв защитный щиток шлангов основного отопителя, и отсоединив шланги от радиатора, вынимаем его из корпуса основного отопителя (см. Снятие радиатора основного отопителя).

3. Снимаем панель приборов (см. Снятие панели приборов).

Запомнив или записав порядок подсоединения, отсоединяем провода от центрального переключателя света.

Отсоединяем штекерную колодку от выключателя основного отопителя

Отсоединяем штекерную колодку выключателя дополнительного отопителя.

Поддеваем отверткой пружинную скобу тяги крана отопителя

Отсоединяем тягу крана отопителя от панели управления.

Ключом или головкой «на 10» отворачиваем два болта крепления патрубка обдува ветрового стекла.

Ближний к отопителю болт достаточно отвернуть на 2–3 оборота.

Головкой «на 8» отворачиваем саморез нижнего крепления патрубка обдува ветрового стекла

Снимаем правый патрубок обдува со шлангом. Так же снимаем второй патрубок отопителя

Отсоединяем разъем от электродвигателя отопителя.

Снимаем штекерную колодку с выводов резистора.

Ключом «на 10» отворачиваем болт крепления пластикового желоба жгута проводов.

Ключом «на 12» отворачиваем четыре болта крепления отопителя к кузову.

Под нижним болтом установлен наконечник «массового» провода.

Немного приподняв отопитель, снимаем его вместе с кронштейнами

Между кронштейнами отопителя, и кузовом установлены уплотнительные прокладки

Второй способ снятия отопителя — без кронштейнов

Для этого снимаем электровентилятор и отворачиваем два болта крепления кронштейнов к отопителю.

Приподняв отопитель на 1–2 см, снимаем его с кронштейнов, сняв с болта кронштейна наконечник «массового» провода.

Устанавливаем отопитель в указанной последовательности:

— устанавливаем кронштейны отопителя с прокладками на моторный щит и заворачиваем болты их крепления.

«Одеваем» отопитель на кронштейны, одновременно заводя петлю его крепления за кронштейн кузова.

Заворачиваем болты крепления кронштейнов к отопителю и подсоединяем провода и шланги.

Как снять радиатор печки газель?

Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить

Как снять радиатор?

Сперва необходимо заглушить двигатель и отсоединить «массу» от аккумулятора. Затем можем приступать к работе в салоне. Для того что бы добраться к радиатору отопителя, разбирать торпеду не нужно. Все что нам необходимо это вытащить бардачок. Вытаскиваем нижний бардачок, за ним мы видим кожух, стаскиваем его на себя. Перекрываем кран (поз. 22) раскручиваем хомуты и снимаем шланги (поз. 23) подачи и отдачи охлаждающей жидкости (предварительно перетянутые, что бы, не лилась охлаждающая жидкость). Затем ключом на 10 откручиваем болтик (поз. 24) вытаскиваем крышку (поз. 21). Видим наш радиатор, он закреплен 2-мя болтами, выкручиваем и вытаскиваем его на поверхность. Если вы только заглушили автомобиль, а радиатор печи холодный, скорее всего его придется менять.

Но перед этим лучше продуть его с компрессора, прочистить внутри и снаружи, после чего все установить в обратном порядке. Не забыть проверить шланги (поз. 23). Если это не помогло, тогда нужно покупать новый радиатор. Заказывать запчасти лучше в интернет магазине ГАЗ, он ведет поставки запчастей напрямую с завода. Это поможет сэкономить деньги и время на поиски деталей. На будущее, что бы такого, не случалось, необходимо периодически очищать внутри и снаружи.

Бывают случаи, когда печь не работает из за воздушных пробок, в системе охлаждения. В такой ситуации необходимо выпустить воздух из патрубков примыкающих к карбюратору, как правило, это вторая высшая точка где собирается воздух после расширительного бочка.

Если вам не помогли все вышесказанные методы, необходимо ехать на СТО. Помните, правильная работа печки это не только тепло, а и безопасность.

Как снять радиатор печки газель? Фото и видео.

Ниже вы встретите интересный видео ролик.

Делитесь своим мнением и рассказывайте в соц. сетях. Ведь Как снять радиатор печки газель? — это очень интересная тема, не находите?)) Посмотреть на отзывы и мнения других читателей вы можете ниже, в комментариях.

Как снять радиатор печки Газель Некст

Для просмотра онлайн кликните на видео ⤵

Печка газель, газон, урал Некст, основной отопитель Подробнее

Замена радиатора отопителя газель некст Подробнее

ГАЗЕЛЬ Замена радиатора отопителя (печки) Подробнее

Ч1: Мотор печки, панель приборов от Некст (нового образца) Газель бизнес Подробнее

Не дует печка газель, что делать? Подробнее

Замена радиатора печки на новой панели Газель бизнес, Cummins Подробнее

Next, газель бизнес не греет печка.Причина. Подробнее

как снять радиатор печки в газели Подробнее

Как и чем промыть, почистить радиатор печки – гарантия 100% Забит радиатор #3 Подробнее

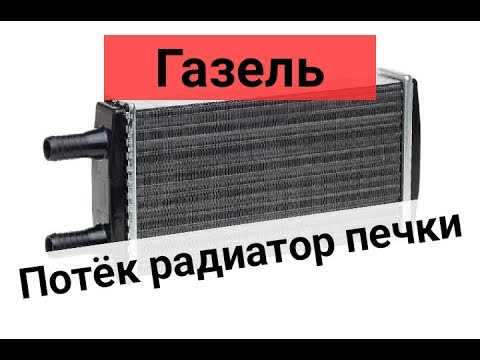

ПОТЁК РАДИАТОР ПЕЧКИ НА ГАЗЕЛЬ Подробнее

Печка ГАЗель NEXT (устраняем свист) Подробнее

Промывка радиатора печки без снятия — 2 способа, как вернуть тепло в салоне машины Подробнее

Снятие печки газель next(1) Подробнее

ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее

Мотор печки Газель Некст Подробнее

ГАЗЕЛЬ Замена радиатора отопителя печки Подробнее

Газон Next не греет печка. Иногда бывает. Проверти после покупки. Подробнее

Замена ремня и охл.жидкости на Next каминс. Подробнее

дует холодный воздух из печки газель исправляем 2 мин Подробнее

Какой радиатор печки выбрать и как его поменять на автомобиле Газель

С завода отечественный автопроизводитель ранее устанавливал преимущественно медные радиаторы отопителя. Автомобиль Газель не стал исключением. Но со временем ситуация начала меняться. Хорошо это или плохо, судить сложно. У всех владельцев Газелей разное мнение на этот счёт.

Но нельзя сказать, что всегда и во всех ситуациях именно медь является оптимальным решением для обеспечения длительной и эффективной работы системы отопления.

Опыт водителей и владельцев Газелей подсказывает, что нормально заводской радиатор печки работает в течение 3-5 лет. Затем постепенно начинают проявляться различные проблемы. В итоге устройство начинает течь, нарушается его герметичность. Крайне не рекомендуется использовать для ремонта герметики. Порой единственным выходом из сложившейся ситуации становится замена устройства.

Прежде чем менять на Газели печной радиатор, стоит подумать над вопросом выбора новой детали. И тут возникает спор между медными и алюминиевыми моделями.

Алюминиевые радиаторы

Справиться с заменой радиатора печки на Газели может и сам автовладелец, не обращаясь для этого за помощью в автосервис.

Но прежде чем поменять устройство, важно грамотно подойти к покупке элемента на замену старому. Одним из вариантов выступает алюминиевый печной радиатор.

Алюминиевые изделия выигрывают у своих медных конкурентов по показателям плотности. Плюс здесь используются радиаторные каналы с большей шириной, что увеличивает эффективность теплоотдачи.

Но нельзя забывать об очевидных недостатках. Устранить течь в алюминиевом радиаторе можно только снимая старый компонент, и устанавливая на его место новый. То есть алюминиевые изделия считаются неремонтопригодными. А заливка внутрь разных герметиков лишь ухудшает ситуации, сначала давая кратковременный положительный эффект, в дальнейшем забивая и засоряя всю систему охлаждения двигателя.

Ещё одним объективным недостатком алюминиевых конструкций можно считать быстрый нагрев с одновременно быстрым остыванием. Это точно говорит не в пользу материала. Хотя при необходимости быстро прогреть салон всё же небольшое преимущество на стороне алюминия. А поскольку долго дело алюминий держать не способен, такую характеристику стоит отнести именно к недостаткам.

Медные радиаторы

Ряд владельцев автомобилей Газель даже при выходе из строя своего старого медного радиатора предпочитают поменять его на изделие из аналогичного материала.

Если изначально все отечественные автомобили комплектовались медными радиаторами отопителя, постепенно ситуация изменилась. Всё чаще заводы переходят на алюминиевые аналоги, что делается во многом из соображения экономии.

Желая обзавестись новым радиатором отопителя для Газели, многие автовладельцы сталкиваются с неприятной особенностью. Действительно качественных изделий из меди становится всё меньше на рынке. Это объясняется тем, что медь активно заменяют на всевозможные примеси. Теперь радиаторы Газелей скорее медно-латунные, а не чисто медные. И в этом большой недостаток.

• Самым очевидным преимуществом медного изделия можно называть высокие показатели теплоотдачи. Эта характеристика позволяет меди оказаться существенно впереди алюминия.
• Также к положительным моментам относится длительный нагрев, за которым следует медленное остывание. Тем самым отопитель экономит ресурсы, расходуя меньше энергии на обогрев салона Газели.
• Ещё медные конструкции считаются ремонтопригодными. В случае возникновения течи есть отличная возможность запаять изделие. При этом служить восстановленный радиатор будет ещё довольно долго.

Но не всё так идеально. Медь обладает и явными недостатками.

К минусам точно стоит отнести меньшее количество рёбер жёсткости, а также более тонкие внутренние каналы, если сравнивать с алюминиевыми аналогами. Они быстро забиваются накипью, продуктами разложения антифриза и пр. Если смешать несовместимые жидкости охлаждения, есть высокий риск спровоцировать сильное загрязнение. Потребуется обязательная промывка, которая не всегда помогает.

Владельцы автомобилей Газель, у которых стоит медный печной радиатор, порой жалуются на слишком слабый обогрев при включении печки на холостых оборотах. Иногда идёт даже прохладный воздух.

Ну и ключевым минусом, из-за которого всё чаще владельцы Газелей смотрят в сторону алюминиевых радиаторов, считается высокая стоимость. Медь сама по себе стоит дороже алюминия. Даже при условии использования сплавов, а не чистой меди, такие конструкции оказываются значительно дороже.

Потому каждый автомобилист, планирующий замену радиатора печки на Газели, должен учитывать сильные и слабые стороны каждого варианта. Не забывайте про имеющийся бюджет и рационально распоряжайтесь деньгами.

Процедура замены

Поскольку медные и алюминиевые печные радиаторы для Газели по своей конструкции не отличаются, вне зависимости от выбранного элемента, для всех процедура замены будет выполняться одинаково.

Инструкция о том, как снять радиатор печки, и установить новый элемент будет рассмотрена на примере Газели 3302 образца рестайлинга 2003 года. Именно эта модификация считается самой популярной, и после неё появилась уже версия Бизнес.

Ключевым преимуществом является тот факт, что замена радиатора отопителя будет осуществляться без невероятно сложных демонтажных работ. Радиатор легко снять и установить на его место новый, не снимая панель. А это точно приятно порадует владельцев Газели.

Внимательно изучите комплектацию нового печного радиатора. Довольно часто к нему прилагается небольшой отрезок уплотнителя. Но по факту его оказывается недостаточно. Некоторые используют целые остатки от старого радиатора печки. Хотя более правильным решением будет покупка самоклеящегося сплена. Он хорошо держит, достаточно долго служит. Без уплотнителя устанавливать элемент настоятельно не рекомендуется.

Работа проводится преимущественно со стороны переднего пассажира. Потому инструменты можно разложить на полу, либо поставить их на водительское кресло. Не забудьте об источнике света, поскольку выполнять манипуляции придётся под торпедой, а при ремонте в плохо освещённом гараже потолочной лампы точно не хватит.

• Первым делом слейте из системы весь антифриз. Для этого можно открутить нижний патрубок или сливную пробку. Если планируете повторно использовать эту же жидкость охлаждения, тогда используйте для слива чистую тару.
• В салоне под торпедой находится пластиковая защита. Для этого в конструкции Газели предусмотрены специальные пистоны для удержания панели. Чтобы их снять, подденьте шляпки пистонов пальцами, либо воспользуйтесь плоской отвёрткой.
• Держите под рукой небольшую ёмкость под слив остатков жидкости охлаждения. Даже при самом тщательном сливе в патрубках и шлангах немного антифриза или тосола всё равно остаётся.
• Прежде чем осуществлять дальнейшие манипуляции, обязательно снимите минус с аккумуляторной батареи, а также не забудьте открутить крышку расширительного бачка. Всё это делается со стороны подкапотного пространства Газели.
• Далее, когда доступ стал лучше после снятия пластиковой панели под торпедой, ослабьте затяжку хомутов на патрубках.
• При попытке снять патрубки они часто ломаются. В этом ничего страшного и удивительного нет. Но тогда придётся купить новый комплект печных патрубков для Газели, установив их на место старых.
• Теперь снимается так называемая прокачка. Это трубка с якобы вентилем. Многие думают, что это кран отопителя. Но по факту это элемент прокачки печки. Вентиль стоит всегда на обратке, а не на подаче. Выполнен винт в виде ручки водопроводного краника. Если раскрутить, по сути увидите обычный винт. Его откручивание позволяет убирать из печки лишний воздух.
• После снятия двух патрубков (входной и выходной), вы увидите на корпусе печки 3 крепежа. Их следует открутить поочерёдно с помощью подходящего инструмента. Обычно подходит головка, а само крепление выполнено в виде самореза.
• Открутив 3 винта, снимите пластиковую крышку корпуса радиатора печки.
• Поскольку с радиатора наверняка также будут вытекать остатки жидкости охлаждения, не забудьте подставить под него ёмкость для слива антифриза или старого тосола.
• Когда жидкость ушла в ёмкость, рукой схватитесь за радиатор, и аккуратно, без резких движений, потяните его на себя.
• Перед установкой нового печного радиатора обязательно избавьтесь от всего накопившегося внутри корпуса под элемент мусора. Его наверняка будет много, потому уделите этому вопросу достаточно времени и сил.

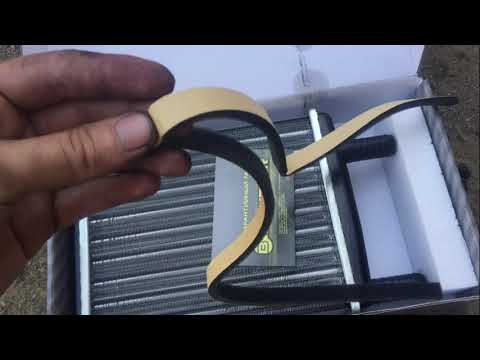

• По бокам радиатора наклейте уплотнитель из сплена. Это обеспечит лучшую посадку устройства в гнезде, а также избавит от шума при вибрациях.
• Возвращайте на место пластиковую крышку корпуса радиатора отопителя.
• Закрутите все крепёжные винты.
• Если будете менять патрубки, обязательно купите новый комплект специально для печки Газели.
• Подготовьте небольшое количество литола и надёжные хомуты.
• Внутреннюю часть патрубка на глубину около 2-4 сантиметров смажьте литолом и насадите на радиатор и на вторую точку фиксации.
• Убедитесь, что прокачка находится у вас именно сверху. Это легко определить по наличию винта на патрубке.
• Плотно затяните все хомуты, не забывая места стыков промазывать свежим литолом. Это обеспечит лучшую герметичность.
• Из-за не самого удобного доступа к хомутам, при установке не помешает наличие трещотки. Это точно ускорит процедуру затяжки.

Но на этом работа не завершена. Ещё нужно выполнить очень важную процедуру. Пока не возвращайте на место пластиковую панель под торпедой, поскольку вам требуется наличие доступа к винту прокачки на верхнем патрубке радиатора печки.

Поскольку крышка расширительного бачка уже была ранее открыта, чтобы стравить лишний воздух из системы, начинайте заливать в горловину необходимое количество свежего антифриза или тосола.

Теперь закрутите крышку, верните минусовую клемму обратно на аккумуляторную батарею. Переместившись в салон, запустите двигатель своей Газели и держите обороты мотора примерно на 2 тысячах. Параллельно нужно рукой дотянуться до винта прокачки, и немного его открыть. Сначала оттуда просто пойдёт воздух, затем вспененная жидкость. Как только через винт начнёт просачиваться уже полноценно антифриз, без активного пузырения, вам удалось прокачать систему. Винт прокачки можно плотно закручивать и закрывать.

Чтобы удостовериться в отсутствии воздушной пробки внутри отопителя, после закрытия винта прокачки потрогайте патрубки печки. Если они остаются холодными после прогрева, воздух в системе остался. Просто повторите ранее выполненную процедуру. Если же патрубки нагрелись, жидкость охлаждения нормально циркулирует по системе, а потому отопитель должен работать.

Осталось только запустить саму печку. В ситуации, когда из воздуховодов и дефлекторов начинает выходить тёплый воздух, а затем он постепенно становится горячим при выборе соответствующей температуры, вы всё сделали совершенно правильно.

Проведите контрольную проверку всех участков соединения на предмет наличия или отсутствия следов течи антифриза. После этого можете смело устанавливать на место пластиковую панель и спокойно эксплуатировать Газель с новым печным радиатором.

Нельзя сказать, что процедура невероятно сложная. Тут есть свои нюансы и правила, соблюдение которых обеспечит превосходный результат, достигнутый своими руками. В автосервисе за такую работу точно бы взяли не одну тысячу рублей. Так что вы получаете работоспособный отопитель в Газели, а также дополнительный опыт в собственный багаж знаний.

Как снять печку на Газели?

Смотрите видео

Печка необходима для того, чтобы обеспечить водителю Газели комфорт в холодное время года. При возникновении неисправностей отопителя, нужно производить его ремонт, а перед этим – демонтировать данный агрегат. Рассмотрим, как снять печку на Газели.

Подготовительные этапы демонтажа

Вначале следует снять радиатор, для этого нужно.

1. Слить жидкость.
2. Отвернуть болты, крепящие щиток защиты флангов.
3. Снять шланги с патрубков.
4. Отвернуть болты, при помощи которых крепится облицовка радиатора.
5. Снять облицовку.
6. Снять пластину радиатора.
7. Извлечь радиатор.

После этого производится отсоединение электровентилятора, для чего следует.

1. Отсоединить приборную панель.
2. Снять патрубок для обдува стекла, расположенный справа.
3. Отсоединить разъем, через который осуществляется питание вентилятора печки.
4. Отвернуть гайки, крепящие крышку вентилятора.
5. Снять крышку.
6. Извлечь электродвигатель, а также вентилятор.

Демонтаж отопителя

Чтобы снять отопитель потребуется.

1. Произвести демонтаж переключателя света.
2. Отключить все колодки от соответствующих отопителей.
3. Рассоединить тягу крана, а также панель управления.
4. Отвернуть болты, служащие креплением патрубка для обдува переднего стекла.
5. Снять патрубок.
6. Снять штекерную колодку, необходимую для вывода резисторов.
7. Отвернуть болт, служащий креплением жгуту проводов.
8. Отвернуть болты, выступающие в качестве крепления.
9. Снять отoпитель вместе со всеми кронштейнами.

Чтобы произвести демонтаж без кронштейнов, нужно слегка приподнять отопитель, а потом снять его с креплений. Теперь вы знаете, как поменять печку на Газели, и сможете произвести ее замену.

В разделе Ремонт автомобиля вы найдете много полезных статей о починке разных авто.

Как снять печку на газели?

Как снять печку на газели?

В категории Сервис, Обслуживание, Тюнинг Спросил Darkflame

1 Ответ 1692 Просмотров 1 месяц назад

• Рассказать друзьям
• Добавить в избранное
• Поделиться

Для добавления вопроса на сайт, блог или форум просто скопируйте и вставьте в html код:

Возможно ли снять печку на газели, и как её снять, предлагаю просмотреть по этой теме две видеопрезентации. Как и что вам делать, будете решать самостоятельно.

Бывают такие ситуации, когда надо в машине снять печку.

Дело в том, что наступает момент, когда печка начинает плохо греть. Это может быть по различным причинам. Например, мог засориться радиатор. При этом происходит слабый поток воздуха.

В этом случае надо снимать радиатор печки и промывать его.

Но учитывайте ещё тот факт, что промывкой радиатора дело может вовсе не ограничиться, поскольку надо будет снимать и вентилятор.

Как вам известно, вентилятор производит циркуляцию воздуха. Всё было бы прекрасно, если бы он не тянул на себя пыль. Вот это и является его самым большим недостатком, работать пылесосом там, где этого абсолютно не нужно.

Когда будете разбирать печку, а тем более если будете снимать, надо позаботиться о том, чтобы она не была подключена к источнику питания.

Для этого надо будет снимать клеммы аккумулятора. Так вы гарантированно обеспечите безопасность поражения электричеством.

Многие водители, когда отсоединяют или наоборот, присоединяют клеммы, пренебрегают элементарными условиями. Для того, чтобы обезопасить себя при работой с аккумулятором, нужно надеть резиновые перчатки. Тогда вы не перемкнёте случайно проводов руками.

Уж после того, как вы отсоединили клеммы от аккумулятора, вы можете заниматься и печкой.

Если придётся снимать радиатор, то в этом случае простой промывкой дело не обойдётся. Здесь придётся поработать лимонной кислотой.

Вентилятор же нужно будет не просто прочистить, а и смазать подшипники на всякий пожарный.

только не используйте при смазке масел, которые проводят электрический ток.

Здесь лучше использовать трансформаторное масло, пробиваемость меньше.

Снять радиатор печки газель 3302 видео

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Покажем как своими руками провести замену радиатора печки (отопителя) в автомобиле Газель. Машина у нас с панелью старого образца (которая шла перед Бизнесом). Причина по которой проводится замена, старый радиатор прохудился, стали видны антифриза в салоне. Перед началом работы не забываем выпускать давление, для этого открываем крышку расширительного бачка с охлаждающей жидкостью. При снятии патрубков с печки, они сломались, поэтому их нам придётся также заменить. В комплекте с новым радиатором печки идёт довольно слабенькая уплотнительная лента, поэтому советуем вам заранее купить немного специального материала Сплен, для проклейки радиатора, чтобы он не болтался. В посадочном месте радиатора печки скапливается много различного мусора, перед установкой новой детали, обязательно всё хорошо прочистите.

Видео замена радиатора печки в Газели:

Резерв видео замены радиатора отопителя Газель:

Заменить радиатор печки в Газели не так сложно как кажется, в большинстве автомобилей эта процедура намного муторнее, вы без проблем сделаете всё своими руками, не затратив много времени.

Покажем как своими руками произвести замену радиатора печки в автомобилях Газель Бизнес, Cummins (новая панель). Начинаем с того, что снимаем нижнею часть панели, для этого откручиваем по бокам два винта на 8, достаём всё из нижнего бардачка, снимаем его дверцу, плоской отвёрткой поддевая его кронштейны. Далее откручиваем все винты внутри и под крышкой бардачка. Снимаем бардачок полностью. Открутим белый воздуховод, который идёт в ноги. Теперь у нас хороший доступ к радиатору, ослабляем хомуты, снимаем патрубки, будьте готовы, что выльется примерно грамм 300 антифриза, заранее приготовьте ёмкость, куда вы его сольёте. Откручиваем 3 винта крепления самого радиатора печки, они под ключ на 8. Достаём сам радиатор. Стоит обратить внимание, что уплотнительная лента идёт не со всеми новыми радиаторами печки, поэтому в нашем случае её пришлось снимать со старого и ставить на новый. Для тех у кого другая панель, смотрите Газель замена радиатора печки (старая панель) там будет немного сложнее, но принцип тот же. Перед установкой патрубков смажьте их литом, он неплохо их уплотняет, в следующий раз снять патрубки будет легко, в отличии от герметика.

Видео замена радиатора печки в Газели Бизнес с новой панелью:

Резерв видео замены радиатора печки в Газель Бизнес, Cummins новая панель:

Вот такая простая инструкция, на мой взгляд но новых панелях радиатор печки меняется гораздо легче, чем на старых.

Замена радиатора печки Газель

1200 руб. за фотоотчёт

Старые шланги или прохудавший радиатор отопителя становятся причиной течи тосола в салоне Газели. И если это случилось придется покупать комплект патрубков и радиатор печки чтобы исправить ситуацию. Для более эффективной работы отопителя стараются ставить медный радиатор, но если такового не оказалось, то приходится покупать и алюминиевый.

Чтобы поменять печку на Газели (ГАЗ 3302 или 2705) старого образца, до поколения Газель Бизнес, снимать всю панель не придется, ведь радиатор расположен за центральной панелькой торпеды и достаточно снять только её. Пластиковая защита крепится пистонами.

Прежде чем откручивать и снимать радиатор печки естественно сливаем ОЖ или если не боитесь облить салон, то подставив под патрубки тару откручиваем хомуты и стягиваем шланги так. Радиатор печки Газель прикручен тремя саморезами. Перед установкой нового отопителя хорошенько очищаем место его установки от мусора. Если делаете для себя то меняя печку меняйте и патрубки, чтобы вскоре не переделывать работу.

После всей проделанной работы, заливаем новую или доливаем охлаждающую жидкость, запускаем мотор и прокачиваем систему охлаждения двигателя Газели (откручиваем винт прокачки, похожий на краник).

Замена радиатора печки газель бизнес

Газель до 2009 года. Снятие радиатора основного отопителя

Сливаем охлаждающую жидкость. Снимаем полку секции для до­кументов, разъединяем колодки жгутов проводов, а также выни­маем два пистона крепления пра­вой стороны облицовки отопителя (см. «Замена крана отопителя», с. 319).

Снимаем полку вещевого ящика (см. «Снятие и разборка панели при­боров», с. 312).

Крестообразной отверткой отво­рачиваем два самореза крепления воздуховода подачи воздуха в но­ги пассажиров переднего ряда си­дений.

Ослабив затяжку хомута головкой «на 8».

. снимаем с патрубка тройника отво­дящий шланг радиатора отопителя.

Опустив свободный конец шланга, сливаем остатки охлаждающей жид­кости из радиатора отопителя в за­ранее подготовленную емкость. Ослабив затяжку хомута.

. снимаем с патрубка крана радиа­тора отопителя подводящий шланг.

Далее для наглядности операции по­казаны при снятой панели приборов.

Головкой «на 8» с удлинителем от­ворачиваем три самореза крепления облицовки радиатора.

Отведя правую сторону облицовки отопителя вниз (см. «Замена крана отопителя», с. 319).

. вынимаем радиатор из кожуха отопителя.

Ослабив затяжку хомутов.

. снимаем с патрубков радиатора подводящий шланг с краном и отво­дящий шланг.

Снимаем облицовку радиатора и уп­лотнитель.

Перед установкой радиатора промы­ваем его и обдуваем сжатым возду­хом.

Устанавливаем радиатор отопите­ля в обратной последовательности. Облицовка устанавливается в од­ном положении. Заливаем охлаждаю­щую жидкость и удаляем из системы воздух. Проверяем герметичность соединений, при необходимости под­тягиваем хомуты.

газель бизнес замена радиатора печки

Как поменять радиатор печки Газель Бизнес

Для высококачественного ремонта нужна верная диагностика, а для её проведения необходимо знать, как устроен механизм и принципы его работы. Для начала тщательно разглядим принцип деяния системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя. Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения. И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Далее, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону автомобиля. Для управления всеми параметрами отопителя Газель установлен управления. Он расположен на центральной консоли автомобиля и имеет такие регулировки, как: температура, интенсивность и направления обдува. Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом. Регулировка заслонками осуществляется моторедукторами.

Кредит 9,9% и рассрочка 0%

Диагностика

Читайте так же

После детального экскурса в устройство можно поговорить о неисправностях, а точнее – о причинах, из-за которых они возникают. Качественная диагностика – это 50% успешного ремонта. Важно устранить причину неисправности, а не её последствия. Если из печки дует холодный воздух, то причин может быть несколько:

Замена радиатора печки на новой панели Газель бизнес, Cummins

Меняем радиатор печки на старой газели.

ГАЗЕЛЬ Замена радиатора отопителя (печки)

Игореха передавал привет профессору который начертил и придумал как панель так и крепление.

1. Низкий уровень охлаждающей жидкости в системе охлаждения.
2. Воздушная пробка.
3. Неисправен термостат системы Он отвечает за прогрев двигателя до рабочей температуры и не допускает перегрева мотора. Проверить правильность его работы можно, попробовав патрубки до термостата и после на заведенном, но не прогретом моторе. Они должны быть разной температуры (до термостата тёплые, а после – прохладные).
4. Вышел из строя электрокран. Для проверки этой неисправности нужно попробовать патрубки до крана и после. При полностью открытом кране (при крайнем горячем положении рукоятки) температура должна быть одинаковой. Также нелишним будет проверить сетчатый фильтр на входе в краник, жидкость должна свободно проходить через отверстия. Если это не так, то нужно произвести его очистку или замену.
5. Слишком низкая температура окружающей среды. При температуре ниже -20° С двигатель автомобиля не имеет возможности нагреться до рабочей температуры. Можно закрыть часть радиатора охлаждения (не более 50%) для лучшего прогрева мотора.
6. Забит радиатор отопителя. Затруднён проход жидкости из-за мусора или накипи.

Читайте так же

Ремонт

После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

1. Слить ОЖ из системы охлаждения двигателя.
2. Открутить и снять нижнюю панель на центральной консоли.
3. Достать нижний бардачок с пассажирской стороны.
4. Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
5. Открутить пластиковую накладку, которая крепится тремя болтами на 8.
6. Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).
7. Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
8. После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
9. Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.

Данная работа не занимает большого количества времени и не требует огромного опыта в ремонте автомобилей. Произвести ремонт можно как самому, так и с привлечением специалистов. Соблюдая вышеперечисленные рекомендации, можно качественно продиагностировать причину поломки, после чего замена радиатора отопителя не составит особого труда.

Лучшие цены и условия на покупку новых авто
