Уаз патриот замена радиатора печки

Замена радиатора печки на УАЗ Патриот

Если в летнюю пору года о присутствии в салоне внедорожника УАЗ Патриот такого элемента, как печка, многие забывают, то уже с приходом первых холодов приходится все чаще обращаться к данному приспособлению. На внедорожнике УАЗ Патриот установлен отопитель, который в народе называется печкой, функционирующий за счет циркуляции охлаждающей жидкости двигателя. Благодаря такой совмещенной конструкции повышается КПД устройства, что является очень важным и существенным фактором. Ведь если бы в салоне устанавливалась электрическая печка, то она потребляла бы большое количество электрической энергии, что было бы попросту нерационально. Поэтому на внедорожнике УАЗ Патриот, как и на большинстве других автомобилях, устанавливается отопитель радиаторного типа. В данном материале мы рассмотрим основные особенности радиатора отопителя на автомобиле УАЗ 3163, какие могут возникнуть неисправности и как с ними бороться?

Особенности конструкции

Радиатор отопителя представляет собой стальное основание, внутри которого расположены алюминиевые пластины. По этим пластинам циркулирует ОЖ двигателя автомобиля УАЗ Патриот. За счет циркуляции тосола или антифриза по радиатору происходит его нагрев и отдача тепла в салон. Не обойтись без вентилятора, который осуществляет нагнетание теплового воздуха через радиатор в салон автомобиля. Таким образом, можно сказать, что основной деталью отопителя является алюминиевый радиатор. Ниже на фото представлен вид данного устройства для внедорожника УАЗ Патриот.

Срок службы радиатора отопителя зависит от многих факторов и составляет около 100 000 км пробега. Но если печка в салоне эксплуатируется практически ежедневно, то срок службы радиатора соответственно снижается. Кроме того, важно своевременно осуществлять замену ОЖ, в противном случае – это может привести к выведению из строя всей системы охлаждения. Рассмотрим, каковы же имеются основные неисправности радиатора печки на внедорожнике УАЗ Патриот, и каким образом их можно устранить.

Разборка панели перед снятием радиатора

Возможные неисправности

Каждый автовладелец знает запах тосола, особенно когда пары этой жидкости преобладают в салоне автомобиля. Если обнаруживается запах тосола в салоне автомобиля УАЗ Патриот, то следует незамедлительно отыскать место течи и устранить его. Наиболее распространенными причинами возникновения течи тосола являются неисправности радиатора или крана. Более подробно об устранении поломки крана отопителя можно узнать из статьи про замену крана.

Неисправность радиатора связана, прежде всего, с возникновением микротрещин в конструкции пластин изделия. Микротрещина со временем увеличивается, что влечет за собой все большую течь тосола из системы охлаждения. Трещины на радиаторе могут возникнуть по причине ударов, при возникновении окислов, а также с течением времени. Если изделие дало течь жидкости, то в ближайшее время следует устранить данную проблему, в противном случае возникает риск вытекания большого количества ОЖ из системы, что приведет к перегреву, а затем и заклиниванию двигателю. Ко всему прочему, весь тосол в объеме 10 литров окажется в салоне автомобиля, что потребует проведения уборочных работ.

Радиатор печки подлежит ремонту, в частности, при возникновении микротрещин возможно запаивание мест повреждений. Но при этом нет никаких гарантий того, что после этого изделие прослужит продолжительный срок. Зачастую такого рода ремонт позволяет продлить жизнь изделию на несколько месяцев, после чего появляются новые трещины и соответственно проблемы. Поэтому большинство автовладельцев, пройдя такую школу, сразу же прибегают к замене радиатора отопителя на новый. Как осуществляется замена, рассмотрим подробнее.

Замена устройства

Замена изделия является не очень трудоемким процессом, но требующим немало времени для проведения таковых действий. Для начала следует убедиться в наличии стандартного набора инструментов: гаечные ключи, отвертки и молоток. Потребуется и специальная емкость для слива жидкости из системы охлаждения двигателя. Перед проведением работ необходимо обесточить автомобиль от питания АКБ, сняв клемму «минус».

Итак, замена радиатора печки на внедорожнике УАЗ Патриот предусматривает выполнение следующих действий:

  1. Первоначально осуществляется слив ОЖ из системы автомобиля, подставив для этого специальную тару емкостью не менее 10 литров.
  2. Далее, потребуется провести демонтаж панели приборов. Как это сделать, можно узнать из соответствующего материала данного сайта. Под панелью приборов и находится печка и собственно неисправный радиатор.
  3. Получив доступ к печке автомобиля, необходимо сразу же отсоединить колодки питающих проводов от клемм сопротивления электромотора.
  4. Осуществляется вывинчивание трех винтов крепления воздуховода к радиатору. В месте выхода потока воздушных масс. Необходимо также и вывинтить и два винта крепления к воздухозаборнику печки.
  5. Отвинчивается гайка крепления воздуховода к передней панели, после чего следует демонтировать воздуховод.
  6. Отвинчиваются винтовые крепления накладки, с помощью которой осуществляется закрытие устройства. После этого необходимо демонтировать накладку.
  7. С помощью отвертки осуществляется ослабление затяжки хомутов шланг выходного и подводящего.
  8. Теперь можно отсоединить шланги от радиатора, предварительно подготовив емкость для слива остаточной жидкости.
  9. Осуществляется извлечение устройства из посадочного места.

После этого осуществляется ремонт устройства или же его замена. Установка устройства осуществляется в порядке обратном снятию.

Как заменить печку в УАЗ Патриот

В конце осенне-зимнего периода температуры не слишком низкие, чтобы понять, насколько исправен ваш отопитель. С увеличением температуры «за бортом» отпадает потребность в хорошем прогреве вашего салона. А в жаркое время года печка вообще перекрывается и не используется, что в значительной степени усугубляет ситуацию. И после тёплого времени года, с наступлением пониженных температур, случается так, что вроде работающая печка не даёт хорошей отдачи тепла.

Диагностика и замена фильтра

Причин плохой отдачи тепла может быть несколько. Начнём с самой простой и будем продвигаться по мере сложности, до полного устранения неисправности. Начнём с замены салонного фильтра. Процедура несложная и не потребует больших вложений. Находится фильтр со стороны переднего пассажира, за бардачком. Нащупываем защёлки крепления крышки, отщёлкиваем их и вытягиваем фильтрующий элемент. Далее, производим замену элемента с последующей сборкой в обратной последовательности. Проверяем в работе. Если изменений не произошло, движемся дальше.

Замена термостата

Замену термостата следует производить, если двигатель долго набирает или вовсе не набирает рабочую температуру. Процедура замены не очень сложная и не потребует больших затрат. Термостат – важный элемент системы охлаждения двигателя. Из-за его некорректной работы двигатель либо не прогревается, либо кипит. На УАЗ Патриот, как и на остальных автомобилях с жидкостным охлаждением, данный элемент очень часто выходит из строя.

Проблемы с радиатором

Если всё вышеперечисленное не помогло, или в салоне наблюдается подтёки с устойчивым запахом охлаждающей жидкости, поможет замена радиатора отопителя. Процедура эта трудоёмкая и потребует от вас опыта в подобных работах, поскольку заменить радиатор печки получится, только сняв среднюю консоль и бардачки со стороны пассажира. А блок отопитель – кондиционер считается неразборным, но кого это останавливает?

Есть ещё вариант с промывкой радиатора, устранить течь он не поможет, а вот убрать мелкие засоры вполне возможно. Для этого нужно:

  • слить охлаждающую жидкость;
  • отсоединить патрубки входа и выхода с радиатора и слить остатки охлаждайки в заранее приготовленную тару;
  • далее, надеваем шланг подачи охлаждающей жидкости обратно, кусок шланга надеваем на «обратку» и кладём в ёмкости с промывочной жидкостью, туда же погружаем шланг забора жидкости в систему охлаждения;
  • заполняем всю систему охлаждения промывкой, хорошо удалив при этом весь воздух из системы;
  • заводим двигатель и наблюдаем за тем, как очищается наша система.

Данный способ малоэффективен для сильных засоров, грязь настолько забивается, что промывка проходит мимо, вымывая лишь незначительные части.

Чтобы извлечь радиатор из блока отопителя, необходимо снять весь блок, поскольку радиатор встроен в него. Начнём:

  • клемму с аккумулятора лучше снимать, чтобы не спалить чего-нибудь;
  • снятие переднего пассажирского кресла необязательно, но значительно облегчит дальнейшую работу;
  • слить ОЖ в чистую тару, объём жидкости в системе примерно 10 литров;
  • открутить и снять нижнюю часть панели, так же поступить со средней частью и подлокотником;
  • далее следует разборка соединений воздуховодов: от вентиляторов до блока отопитель – кондиционер;
  • затем аккуратно выковыриваем сам радиатор с таким учётом, что нам потом это место нужно будет заклеивать;
  • приобретаем радиатор отопителя УАЗ Патриот, какой лучше – решать вам, можно взять делфи, или подобрать что-нибудь от ВАЗа, главное, чтобы подошёл по размеру (645*438), и вставляем на место старого;
  • далее, необходимо всё собрать и проклеить. Лучше всего для этого подойдёт эпоксидная смола вместе со стеклотканью, но можно использовать и другие клеи, не подверженные влиянию повышенных температур. Проклеить необходимо всё качественно, в противном случае будет утечка воздуха и не будет эффективного отопления;
  • все резиновые патрубки желательно заменить силиконовыми, а в местах соединения нанести герметик. Проверить дренажное отверстие и трубку, они не должны быть забитыми, и дренаж должен беспрепятственно проходить, не застаиваясь. Необходимо заменить колечки на железных патрубках, которые крепятся непосредственно к самому радиатору, всё – теперь печка, как новая;
  • далее, не собирая панель, заливаем ОЖ, накидываем клеммы, заводим автомобиль. Внимательно, лучше с дополнительным освещением, проверяем все узлы соединений и устраняем все подтёки, если такие имеются;
  • собираем панель в обратном порядке и устанавливаем сиденье на место.

Теперь подробности проведения вам известны, и перед тем как снять радиатор отопителя на УАЗ «Патриот» 3163, следует определиться: заниматься этим самому или доверить такую процедуру профессионалам. Мы рассказали о том, как это сделать в «гаражных» условиях, не имея большого количества инструмента. Но не стоит пренебрегать утечкой охлаждающей жидкости, это может привести к перегреву двигателя и выходу его из строя.

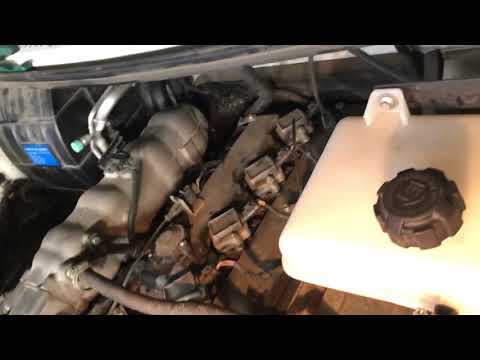

Замена радиатора печки уаз патриот без снятия панели.

Для просмотра онлайн кликните на видео ⤵

#УАЗ #Патриот . Замена радиатора отопителя (не снимая панели) Подробнее

Читать еще:  Ремонт джили мк кросс

Замена радиатора печки на уаз патриот 2016г. Подробнее

Чистка, промывка радиатора печки без распайки и системы охлаждения, как снять радиатор , УАЗ патриот Подробнее

Замена радиатора отопителя УАЗ Патриот 2013 Подробнее

Замена Радиатора отопителя на УАЗе патриоте Подробнее

Промывка радиатора печки без снятия — 2 способа, как вернуть тепло в салоне машины Подробнее

замена радиатора отопителя без выпуска фриона УАЗ патриот пикап Подробнее

УАЗ Патриот, салонная печка, проблеммы. Подробнее

ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее

Ремонт передней печки уаз патриот. Подробнее

Замена радиатора отопления УАЗ Патриот 3163 Подробнее

как нестандартным способом достать радиатор печки УАЗ ПАТРИОТ ОБНОВЛЁННЫЙ Подробнее

Не греет печка. Меняем радиатор отопителя на москвичевский! Патриот Подробнее

Замена радиатора печки БЕЗ СНЯТИЯ ТОРПЕДЫ. Подробнее

Замена радиатора печки за 10 минут без разбора торпеды Подробнее

Замена радиатора печки УАЗ патриот Подробнее

Отопитель УАЗ Патриот. Она же печка УАЗ Патриот, расскажем о старых,покажем особенности самых новых. Подробнее

Тюнинг печки УАЗ Патриот. Корпус рециркуляции. Подробнее

Отопитель Уаз Патриот

Система отопления салона присутствует практически в каждом автомобиле. В народе ее именуют печкой. Это отдельный контур, известный, как отопитель, со своими конструктивными элементами, который взаимосвязан с системой охлаждения мотора.

В нашем материале постараемся детально рассмотреть особенности конструкции отопителя в UAZ Patriot и выяснить, как заменять главные компоненты узла при выходе их из строя, когда плохо греет печка или вообще функционирует.

  1. Назначение печки в Патриоте
  2. Блок управления печкой в УАЗ
  3. Вентилятор печки в автомобиле УАЗ Патриот
  4. Предохранитель печки автомобиля
  5. Как промыть печку в УАЗ Патриоте?
  6. Подведем итоги

Назначение печки в Патриоте

В UAZ Patriot, как и в любом другом современном авто, отопитель служит для обогрева салона за счет подачи теплого воздуха. Это также помогает предотвращать запотевание стекол, что особенно актуально в холод. Однако, случается так, что плохо греет печка.

Заметим, что модификации UAZ Patriot, производившиеся до 2012 г., оборудовались исключительно передними печками. Затем производитель внес коррективы и ульяновские внедорожники стали оснащаться вспомогательной печкой, которая повысила комфорт эксплуатации в суровых климатических условиях. Второй отопитель позволяет эффективно обогревать кормовую часть салона в зоне расположения пассажиров. Скорость прогрева внутреннего пространства теперь стала значительно выше, и пассажиры кормы получают равноценный комфорт с седоками переднего ряда.

Некоторые модификации UAZ Patriot кроме системы отопления оснащаются климатической установкой. Она представлена обычным кондиционером, позволяющим в жаркое время обеспечить комфорт, создав благоприятную атмосферу в салоне. Такой роскоши удостоились варианты комплектации УАЗ Патриот, имеющие названия «Комфорт» и «Люкс».

Впервые кондиционер появился в ульяновском внедорожнике в 2008 г. Главным негативным фактором присутствия в комплектации кондиционера фигурирует повышенный расход топлива во время работы узла.

Блок управления печкой в УАЗ

Управляющий модуль, которым оснащен отопитель, выглядит как набор регуляторов, которыми обеспечивается достижение определенной задачи по созданию требуемой комфортной температуры в салоне и потребной скорости воздушного потока.

В число функций блока входят следующие возможности:

  1. Ручная или автоматическая установка режимов работы отопителя.
  2. Способность к считыванию информации с температурного датчика, присутствующего непосредственно в салоне.
  3. Наличие переключателя скоростных режимов вентилятора, с помощью которого можно задать оптимальные условия для работы узла.

Заметим, что максимум потребляемого тока вентилятором контура отопления достигает 14 Ампер. За подачу электропитания отвечает бортовая сеть УАЗ Патриот.

Число регуляторов на блоке равно трем единицам. Само устройство является электронным узлом, что позволяет ему иметь возможность перепрограммирования путем подсоединения к компьютеру и «закачки» софта. Блок можно демонтировать, что весьма удобно при потребности в ремонтных работах или замене некоторых компонентов панели. Располагается модуль на центральной консоли.

Здесь видим модуль нового образца.

На фото ниже расположился блок со предыдущей модификацией панели.

Вентилятор печки в автомобиле УАЗ Патриот

Иногда может возникнуть потребность в диагностике, ремонте или смене указанного компонента, если плохо греет печка. Сразу скажем, что менять вентилятор в УАЗ Патриот приходится редко и только в тех случаях, когда ремонтные работы невозможны или нецелесообразны.

Сама сменная процедура не вызывает трудностей, а наиболее трудоемкой манипуляцией является демонтаж консоли.

С особенностями замены вентилятора в контуре отопления салона УАЗ Патриот можно ознакомиться на сайте, где представлен подробный материал на данную тематику. Владельцы замечают, что в большинстве случаев причиной выхода из строя мотора вентилятора служит его работа на завышенных нагрузках. Также нередки случаи попадания очагов влаги на электрическую обмотку агрегата.

Алгоритм замены предполагает выполнение действий в 4 этапа.

  1. В первую очередь склоняемся к демонтажу консоли.
  2. Затем извлекаем вентилятор, предварительно отсоединив разъем его питания.
  3. Узел меняем в сборе с мотором.
  4. Весь перечень ранее демонтированных деталей устанавливаем на прежние места.

По завершении проверяем работоспособность.

Предохранитель печки автомобиля

Цепь отопительного контура надежно защищена с помощью предохранителя. Плавкая вставка способна противостоять максимуму тока в 25 А. Защитный компонент располагается в монтажном блоке, который можно отыскать в нижней части панели с левой стороны. Порядковый номер вставки – «21».

Отметим, что на предохранитель возложена еще одна функция – обеспечивать защитой от замыкания цепь прикуривателя. Когда вставка перегорает — печка совершенно не работает. Водитель сразу ощущает отсутствие подачи теплого воздуха внутрь салона УАЗ Патриот. Первым проверочным действием является мониторинг защитной цепи. В этом деле поможет тестер. Если выявлен факт неисправности предохранителя, то смело его заменяем новым аналогом и соблюдаем требуемую величину тока (25 А)!

Как промыть печку в УАЗ Патриоте?

Итак, если печка, ни в какую не работает, необходимо ее промыть. Довольно часто эффективность системы отопления снижается из-за засорения контура. Промывка необходима для удаления из магистралей и отопителя различного мусора.

Далее разберемся, как правильно промыть печку. Здесь отметим, что выполнить эту важную процедуру возможно без демонтажа устройства. К промывочному действию рекомендуется периодически склоняться, дабы избежать наступления такого момента, когда печка полностью не работает.

Итак, начинаем промывать.

  1. Берем старую водяную помпу, которую подключаем к контуру путем присоединения к штуцерам, располагающимся на двигательном щите. Здесь потребуется применить сливной шланг.
  2. Сначала промываем контур обычной водой. Для этого наполняем ведро жидкостью, куда помещаем указанную помпу. Запускаем насос и наблюдаем за процессом, обращая внимание на консистенцию жидкости, вытекающей из сливного шланга.
  3. Для повышения эффективности промывочной процедуры рекомендуется воспользоваться очищающим средством, специально изготавливаемым для охлаждающих контуров авто.
  4. По завершении промывки удаляем оставшуюся пену. Здесь поможет лимонная кислота. Берем 4 пакетика этого продукта, смешиваем с кипяченой водой и «прогоняем» по всему контуру таким же способом. Количество воды определяем самостоятельно.
  5. Теперь наполняем емкость чистой водой и снова промываем систему.
  6. Убедившись в чистоте контура (видим по консистенции сливающейся жидкости), заливаем в охлаждающую мотор систему антифриз в достаточном количестве и до требуемого уровня.

Подведем итоги

Запускаем мотор, прогреваем и наблюдаем работоспособность печки. Если все манипуляции выполнены корректно, то отопитель «вознаградит» владельца УАЗ Патриот мощным горячим воздушным потоком, вырывающимся из дефлекторов панели салона.

Снятие и установка отопителя автомобиля УАЗ Патриот

Снятие отопителя салона производится, после демонтажа панели приборов в следующем порядке:

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием

Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости УАЗ Патриот»).

Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

Отворачиваем два винта крепления правого воздуховода 20 (рис.1) к воздухозаборнику и винты 21, скрепляющие воздуховоды.

При необходимости снимаем установленный в правом воздуховоде 20 добавочный резистор.

Отсоединяем правый воздуховод от левого воздуховода 22.

Отворачиваем гайку крепления кронштейна 16 левого воздуховода к щитку передка, снимаем шайбу и вынимаем пластмассовую втулку, отворачиваем два самонарезающих винта крепления левого воздуховода к корпусу отопителя и отделяем левый воздуховод от отопителя.

Ослабляем хомуты крепления шлангов на кране 14 отопителя и трубках радиатора 2 (рис. 2) и снимаем шланги.

Отворачиваем два винта 5 с шайбами, снимите крышку 4 и уплотнитель 3.

Вынимаем радиатор 2 из ниши отопителя.

Отворачиваем два самонарезающих винта 21 (рис.3) крепления воздуховода обдува ног пассажиров, расположенных на трехместном сиденье.

Отсоединяем переднюю 20 и среднюю 19 части воздуховода от задней части 18, снимаем воздуховод.

При необходимости, отвернув самонарезающие винты, разъединяем переднюю и среднюю части.

Отворачиваем три гайки крепления отопителя две гайки на кронштейнах 11 (см. рис.1) и одну в патрубке для воздуховода обогрева ног задних пассажиров), снимаем шайбы и пластину.

Снимаем отопитель с болтов щитка передка, вынимаем пластмассовые втулки.

Отворачиваем винт крепления рычага 10 верхней и винт крепления рычага 7 нижней заслонок отопителя.

Снимаем рычаги управления отопителем с осей заслонок.

При необходимости снимите скобы 25.

Разъединяем левый и правый кожухи отопителя.

Извлекаем верхнюю и нижнюю заслонки из кожуха отопителя.

Ослабляем хомуты 4 крепления сопел 5 и 24 обогрева ног водителя и пассажира, снимаем сопла с направляющих патрубков.

При необходимости отворачиваем два самонарезающих винта 3 и снимаем патрубок 2 обогрева ног водителя.

Установку отопителя производим в обратном порядке.

Снятие механизмов управления отопителем кузова производим в следующем порядке:

Снимаем рукоятки с пульта 23 управления отопителем.

Отворачиваем три винта, расположенные под рукоятками, и снимаем накладку пульта.

Отворачиваем винты крепления пульта и вынимаем его

Снимаем скобы 12 крепления тяг 6, 8,9 на пульте и освобождаем их концы из крепления соответствующих рычагов.

Снимаем скобы 12 крепления тяг заслонок отопителя и отсоединяем тяги 6 и 9 управления заслонками отопителя от рычагов.

Читать еще:  Skoda Octavia › Бортжурнал › а сцепления

Снимаем скобу 12 крепления тяги с крана 14 отопителя и отсоединяем тягу управления краном отопителя.

Снятие управления заслонкой рециркуляции производится после демонтажа воздухозаборника.

Отворачиваем винт 11 (рис. 4), гайки 13 и снимите моторедуктор 14 привода заслонки 1 рециркуляции со шпилек.

Установку пульта управления отопителем и сборку управления заслонкой рециркуляции производите в обратном порядке.

Снятие вентилятора производите в следующем порядке:

Отключаем аккумуляторную батарею.

Отсоединяем провода от электродвигателя вентилятора.

Снимаем шланг 3 охлаждения коллектора с патрубка электродвигателя 5.

Отворачиваем гайки 6, снимите шайбы 7 и 8.

Снимаем электровентилятор и дистанционные втулки 9. Во избежание нарушения балансировки не допускается снимать колесо 4 вентилятора с вала электродвигателя 5.

Демонтаж заслонки рециркуляции выполняйте в следующем порядке:

Отверните гайки крепления воздухозаборника к щитку передка и снимите воздухозаборник.

Снимите горловину 16 воздухозаборника с водоотражательным щитком и уплотнителем.

Отверните шесть самонарезающих винтов и снимите верхнюю часть корпуса.

Разъедините верхнюю часть корпуса воздухозаборника, предварительно отсоединив крепежные скобы.

Сборку воздухозаборника отопителя и его установку выполняйте в обратной последовательности.

Обратите внимание на правильность установки уплотнителей кожухов вентилятора и воздухозаборника.

Снятие и разборку воздуховодов производите в следующем порядке:

Снимите панель приборов в сборе с воздуховодами. Гайки 7 (см. рис. 3) одновременно служат для крепления панели приборов и воздуховода обдува ветрового стекла.

Отверните болты 4 и снимите воздуховод обдува ветрового стекла.

Выньте сопла 14, поддев их отверткой с плоским шлицем.

Отверните по две гайки 11 и выверните по одному самонарезающему винту 8, которые крепят воздуховоды 10 (винт сверху) и 22 (винт снизу) к панели приборов.

Слегка покачивая, поочередно выньте каждый из воздуховодов из уплотнителей и из корпуса центрального воздуховода 23.

Отверните четыре гайки 11 крепления центрального воздуховода 23 и снимите его.

Установку указанных воздуховодов на панель приборов выполните в обратной последовательности, обратив особое внимание на правильное положение уплотнителей.

Рассмотрим все в картинках

Выворачиваем болты крепления воздуховода обдува ветрового стекла (рис. 5).

Воздуховод обдува ветрового стекла крепится к передней панели двумя болтами.

Снимаем воздуховод (рис. 7).

Отсоединяем колодки проводов от клемм дополнительного сопротивления электродвигателя отопителя.

Выворачиваем три винта крепления воздуховода к отопителю (рис. 9).

Выворачиваем два винта крепления к воздухозаборнику отопителя (рис. 10).

Выворачиваем одну гайку крепления к передней панели (рис. 11).

Снимаем воздуховод (рис. 12).

Ослабляем затяжку хомутов (рис. 13).

Отсоединяем шланги от патрубков радиатора отопителя (рис. 14).

Снимаем скобу крепления троса (рис. 15).

Выводим трос из зацепления с рычагом крана (рис. 16).

Отворачиваем по одной гайке крепления отопителя к передней панели с левой стороны (рис. 17).

Отворачиваем по одной гайке крепления отопителя к передней панели с правой стороны (рис. 18).

Выворачиваем винт крепления нижнего воздуховода к патрубку отопителя (рис. 19).

Снимаем отопитель в сборе с блоком управления.

Если радиатор отопителя снимать не требуется, то шланги можно и не отсоединять во избежание разгерметизации и попадания в систему охлаждения воздуха достаточно лишь снять отопитель, отведя радиатор в сторону.

Устанавливаем отопитель и все снятые детали в порядке, обратном снятию.

Замена радиатора отопителя на УАЗ Патриот с кондиционером и без

В тёплую погоду печка у любого автомобиля, включая УАЗ Патриот, не нужна, за исключением случаев, когда мотор «вот-вот» перегреется, а охладить его как-то надо. Но, всё меняется с наступлением холодов и в переходный период, такой как осень, например. Осенью из-за постоянных дождей стёкла автомобиля начинают запотевать, а зимой без исправно работающей печки далеко не уедешь.

Печка в УАЗ Патриот функционирует за счёт постоянной циркуляции охлаждающей жидкости мотора. Такой принцип несомненно повышает общий КПД, поскольку потери энергии в виде тепла от мотора используются для обогрева салона, хотя, какая-то часть всё равно поглощается атмосферой, не принося никакой пользы. Однако, например, электрическая печка в автомобиле не только не использует тепло от двигателя, но и требует дополнительного питания.

Конструкция

В автомобиле УАЗ Патриот применяется отопитель в виде радиатора, но не такого, как основной радиатор охлаждения перед двигателем, а поменьше. В УАЗ Патриот радиатор отопителя установлен спереди под панелью приборов (торпедой). Внутри него имеются многочисленные алюминиевые пластины, возле которых циркулирует горячий антифриз или тосол. Над радиатором располагается вентилятор, обдувающий его. Также, в конструкции предусмотрена специальная заслонка, регулирующая соотношение горячего и холодного воздуха, подаваемого в салон.

Радиаторов отопителя в УАЗ Патриот в некоторых комплектациях с кондиционером может быть два. Хотя, в большинстве случаев конструкцией предусмотрен только один радиатор. Весь комплекс деталей способен прослужить долгое время, Патриот может проездить больше 100 тыс. км пробега, а отопитель спокойно будет выполнять свою функцию. Однако, это справедливо при одном условии — необходима своевременная замена охлаждающей жидкости. Хотя, поломка не обязательно может случиться из-за этого, бракованное изделие — не исключение.

Признаки неисправности

Заменить радиатор отопителя придётся в случае, если внутри салона УАЗ Патриот замечен характерный запах тосола. Он может появиться по причине возникновения течи ОЖ из трещин на радиаторе. Трещины могут возникнуть от удара, при небрежной установке, либо с течением времени от образования окислов. Следует как можно скорее устранить протекание, иначе значительная часть охлаждающей жидкости может оказаться прямо в салоне на полу.

Кроме того, есть риск не уследить за уровнем ОЖ в расширительном бочке, результатом чего может стать поломка мотора. Однако, не придётся менять радиатор печки на Патриоте, если возникла поломка крана отопителя, который регулирует поток жидкости через теплообменник (радиатор). В результате такой поломки точно так же может потечь охлаждающая жидкость и появится характерный запах в салоне.

Характерным признаком, кроме потёков жидкости, может быть слегка тёплый или даже холодный воздух из печки. Теплообменник может легко забиться всевозможными отложениями и грязью, попавшими внутрь системы охлаждения. А контрафактная охлаждающая жидкость может быть подвержена расслоению на фракции, вспениванию, образованию осадка на стенках патрубков и других деталей. Можно попытаться промыть такой радиатор, но если это не поможет, выход только один — замена.

Замена

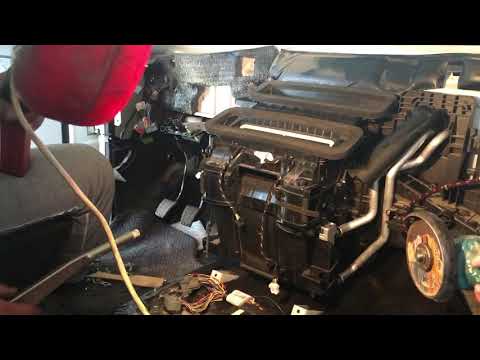

Даже для УАЗ Патриот с кондиционером замена радиатора печки не является слишком трудоёмким процессом и не требует от владельца каких-либо специальных знаний. Однако, перед проведением работ необходимо изрядно запастись терпением, ибо процесс способен отнять много времени, особенно если замена делается впервые. Итак, подготовьте какую-нибудь ёмкость для слива ОЖ, обесточьте автомобиль, сняв «минусовую» клемму.

Также, могут потребоваться такие инструменты, как: отвёртка, гаечный ключ, молоток, TORX-ключ. Не обязательно — немного «моделина» или любого другого прокладочного материала (антискрип). Для того, чтобы иметь возможность подобраться к отопителю, необходимо снять центральную консоль вместе с бардачком. Снимать переднее пассажирское кресло совсем не обязательно, хотя это позволит значительно облегчить процесс.

Если ваш УАЗ Патриот с новой панелью — замена радиатора печки на нём займет меньше времени.

Далее, последовательность действий такова:

  1. Как уже было упомянуто выше — желательно обесточить автомобиль путём снятия клеммы «—».
  2. Сливается охлаждающая жидкость в заранее подготовленную тару.

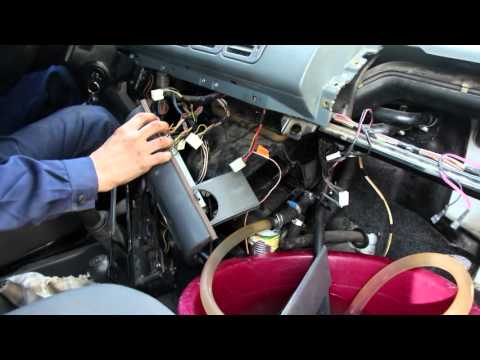

  3. Осуществляется демонтаж передней панели (торпедо). Для этого сначала вывинчиваются по 3 самореза с каждой стороны боковых накладок центральной консоли. Бардачок снимается путём откручивание 10 саморезов, предварительно отсоединив от него все фиксаторы. Затем, снимаются все накладки, в том числе — накладка под рулевой колонкой и боковые накладки панели. Откручивается болт рулевого карданчика, затем болты крепления усилителя панели к отопителю (8 штук), а потом 10 болтов крепления усилителя к кузову. Отсоединяются все мешающие разъемы от панели.
  4. Если у вашего УАЗ Патриот присутствует второй отопитель, нужно ослабить хомуты и снять идущие к нему шланги, предварительно подставив ёмкость — чтобы не пролить тосол на ковролин.
  5. На этом шаге необходимо отсоединить питающие провода от электромотора печки, а затем разобрать воздуховоды — от вентилятора до блока отопителя.
  6. Открутить крепление радиатора печки и немного отогнуть его в сторону. Здесь потребуется TORX T.
  7. Крестообразной отвёрткой откручивается зажим алюминиевых трубок радиатора, после чего для удобства можно отвести их в сторону.
  8. Вытащить радиатор и заменить на новый, сборка осуществляется в обратном порядке.

Если в УАЗ Патриот не установлен кондиционер заменить радиатор печки будет проще, по сравнению с моделями с кондиционером — оба радиатора мало того, что находятся в спарке, так ещё и запаяны сверху пластиковым кожухом на заклёпках.

Перед установкой панели обратно — лучше сразу проверить на запущенном моторе новый радиатор на предмет течи, чтобы не пришлось разбирать всё заново. Ну вот, теперь и вы знаете о том, как своими руками снять печку на УАЗ Патриот.

Печка на УАЗ Патриот: замена вентилятора, салонного фильтра, термостата

Под приборной панелью в UAZ Patriot установлен специальный отопитель, который предназначен для согревания салона, а для пассажиров заднего ряда для этих же целей в сидениях установлен дополнительная отеплительная система. Температура, интенсивность, а так же направление воздушных потоков регулируется при помощи переключателей, которые расположены в специальном блоке управления системой вентиляции, кондиционирования, охлаждения и отопления. В статье рассмотрим как работает печка УАЗ Патриот, и какие у нее конструктивные особенности.

Назначение печки

Основная функция печки на УАЗе Патриот это обогрев салона, а также она помогает справляться с проблемой запотеванием стекол, которая очень актуальна в холодное время года. На версии выпущенные до 2012 года устанавливали только передний отопитель , а начиная с 2012 года УАЗ Патриот стали оснащать второй дополнительной печкой, это помогло повысить комфортность внедорожника в зимний период. Благодаря дополнительной печки задняя часть салона стала лучше обогреваться.

Читать еще:  Замена задних тормозных колодок на Шевроле Авео

Помимо этого в зависимости от комплектации отечественный внедорожник может оснащаться климат контролем, благодаря которому в летний и зимний период достигается абсолютный комфорт. У кондиционера есть единственный недостаток, это увеличение расхода топлива во время работы системы вентиляции и обогрева.При этом радиатор печки и радиатор отопления работают.

На УАЗ Патриот есть четыре типа отопителя , в зависимости от года выпуска автомобиля.

Печка Симбир

С 2005 года как стал выпускаться УАЗ Патриот на нем устанавливали отопитель от Симбира, его предшественника, он перешел на УАЗ практически без изменений. В салоне стоял радиатор, сам корпус, под капотом воздухозаборник, в котором находился моторчик отопителя. Пока воздух доходил до радиатора, все выдувалось в щели и в самом автомобиле было холодно.

Печка Delphi

В итоге 2007 году УАЗ сделал рывок и изменил свою отопительную систему. Моторчик перенесли в салон, а под капотом остался сам воздухозаборник, т.е. это емкость, которая предотвращает попадание влаги на отопитель-это ведро в которое проливается вода. Путь воздуха от заборника до радиатора сократился и от этой конструкции в салоне стало теплее. Применили в этой конструкции много импортных деталей, моторчик Делфи, радиатор Делфи и сопротивление отопителя было тоже импортный. Сам отопитель изготавливали в России и был он неразьемным, т.е. разобрать его было нельзя. Но при этом жил он долго и со временем позволил поставить на УАЗ Патриот кондиционер. В такой комплектации отопитель просуществовал до мая 2012года.

Печка Sanden

Когда УАЗ поменял панель прибора с Иранской на свою Нижегородскую, пришлось менять и печку на новую, фирмы Санден. Отопитель отличался от своего предшественника кардинально. Он стал уже заслончатый и воздух в салон стал уже подаваться теплым. В моторчике стал употребляться не сопротивление, а блок регулировки скорости с использованием микросхем. Радиатор был уже из алюминия, служил долго.

Прошло четыре года и с заменой приборной панели вышла и новая система отопления Корейской фирмы. Первый экземляр был самый простой со встроенным кондиционером и радиатором отопителя.

Система управления

Печка и система кондиционирования регулируется при помощи БУ (блока управления), который включает в себя систему регуляторов, благодаря им контролируются и выполняются различные задачи, следующего характера:

  • Режим работы печки можно выставлять как в ручном режиме так и в автоматическом;
  • Блок Управления считывает информацию с датчика температуры который расположен в салоне внедорожника;
  • Благодаря специальному регулятору БУ может работать в нескольких скоростных режимах;
  • Максимальное потребление тока печки составляет 14 Ампер;
  • От электропитания функционирует нагнетательный вентилятор воздуха.

Этот блок управления представляет собой электронное устройство с тремя регуляторами у которых разные режимы работы, и система компьютерного перепрограммирования. Блок управления расположен в центральной части и в случае каких либо неисправностей, его можно снять.С 2012 года пульт управления стал электрический без тросиков, был один с кондиционером или без него. С 2016 года разнообразие пультов увеличилось их стало три типа, первый без кондиционера. Второй тип с кондиционером и третий с климат контролем, где можно было устанавливать температуру.

Вентилятор отопителя

В печки замена вентилятора производится в редких случаях, например если работа происходит с увеличенной нагрузкой, или в случае попадания влаги на детали, а также когда невозможно произвести ремонт. Заменить его не составляет труда, сложность может возникнуть во время снятия передней консоли. Вентилятор отопителя проверить легко.

Надо завезти автомобиль и меняя положение ручки регулятора печки определить по звуку идет посторонний шум или нет. Если шум присутствует начинаем свою проверку со снятия салонного фильтра, вероятно он засорился. Салонный фильтр бывает загибается и мешает работе вентилятора. В этом случае мы просто меняем старый на новый и у нас снова будет нормальный обдув.

Замена вентилятора

Дальше,чтобы добраться до вентилятора необходимо снять бардачек. Он снимается очень легко, достаточно снизу внутри бардачка снять с каждой стороны два фиксатора и бардачек снимается. После снятия бардачка мы сразу увидим моторчик, который крутит вентилятор.

Ну чтобы добраться до моторчика надо открутить пластмассовую рамку, на которую крепится бардачек. При наступлении холодов в салоне УАЗ Патриот недостаточно тепло, давайте разберем чем это вызвано.

Замена салонного фильтра

Для устранения этого начали с замены салонного фильтра. После замены фильтра увеличился поток воздуха, подаваемый в салон через вентилятор. Но при сильной отрицательной температуре, этого оказалось не достаточно. Как мы знаем нашему УАЗ Патриот постоянно не хватает циркуляции воздуха, чтобы это устранить под капотом удалили мембрану, которая мешала проходу воздуха.

Замена термостата

Следующая причина, клинет термостат-это распространенная проблема в УАЗах, при прогреве машины за 10 минут салон не нагревается. Соответственно термостат надо менять и заодно промываем систему охлаждения двигателя. Тем более по мнению многих экспертов в машины, которые идут с завода заливают жидкости очень низкого качества. Промывать лучше жидкостью фирмы FELIX, красного цвета. Стоит недорого заливается непосредственно в воду. При прохождении всех процедур, мы мерим температуру из дифлектора горячего воздуха, можно обычным банным градусником. Разница между замерами до и после составляет 15 градусов.

Вентилятор и мотор печки УАЗ Патриот меняется следующим образом:

  • Снимается консоль;
  • Извлекается вентилятор;
  • Меняется в комплексе вентилятор с моторчиком;
  • Сборка.

Система предохранителей

Снизу в левой части торпеды под номером 21 находятся предохранитель, который параллельно защищают электрическую цепь прикуривателя и печки, он имеет максимальную проводимость тока в 25 Ампер.

Дополнительная печка

В зимний период на моделях УАЗ Патриот существует проблема отопления салона одной печкой, поэтому народные умельцы своими руками устанавливают дополнительную. С радиатора делают дополнительный выход шлангов на вторую печку. При установки второй печки в салоне существенно становится теплее даже при первой скорости подачи воздуха.

На радиаторе при установке второй печки перекачку жидкости делают не как на заводе снизу вверх, а наоборот при этом не надо устанавливать насос для циркуляции воздуха. Дополнительная печка устанавливается в подлокотник, там как раз хватает места, дополнительно вырезать ничего не надо.

Ко второй печке подключаем свой переключатель, чтобы ее включать дополнительно. После установки второй печки система отопления работает на уаз патриот гораздо лучше.

Радиатор и электровентилятор.

При поломке радиатора, ставим новый при дополнительной установки на радиатор электровентилятора.

До этого на машине стоял алюминиевый , который при езде на кочках ведет себя не предсказуемо. При езде по пересеченной местности бачки радиатора выходят из строя и начинают течь. Из за этого начинает вонять в салоне, что неприятно при движении автомобиля. После всех мучений рекомендую заменить ВАШ АЛЮМИНИЕВЫЙ радиатор отопителя на двухрядный медный, стоит дороже, но про течь и вонь забудете навсегда.

Радиатор отопителя Ульяновского завода, а вентилятор на него монтируем китайский фирмы GREAT WALL HOVER 1308100-К00-В1. Весь плюс этого вентилятора в том, что он идеально подходит для нашего радиатора по размерам. И не надо что то предпринимать дополнительно. В вентиляторе есть дополнительное сопротивление, которое дает в работе две скорости. В будущем не надо будет, чтобы вентилятор постоянно молотил на одной скорости и при этом нормально охлаждал наш двигатель.

Доработка радиатора

Для доработки нового радиатора, срезаем с него болгаркой ушки и снимаем датчик температуры, так как он будет на термостате.

.

Собрали

Сам радиатор отопителя крепиться на морду автомобиля уаз патриот и немного опирается внизу на резиновые проставки. Это важно в будущем при движении, для его амортизации. Вентилятор при этом работает от стандартного жигулевского датчика. Дополнительно к этому вентилятору, на автомобиле есть еще один, который включается в экстренных случаях при температуре охлаждающей жидкости 102 градуса. После замены радиатор печки работает безупречно на уаз патриот.

Промывка системы печки

Для очистки печки от различных засорений и повышения эффективности работы систему охлаждения уаз патриот следует периодически промывать. Для этого нужно проделать следующие действия:

  1. На моторном щите к штуцеру подключается водяной насос или старая помпа, для этих целей можно использовать сливной шланг;
  2. Первым делом с помощью проточной воды промывается система, для этого в ведро с водой опускается помпа которая промоет систему;
  3. Удаляются различные загрязнения и окисления. Для лучшей промывки можно использовать специальные моющие средства;
  4. После промывки удаляются остатки пены, для этих целей можно использовать четыре пакетика лимонной кислоты, которые разводятся в кипячённой воде и прогоняются по всей системе.
  5. Параллельно иде зарядка аккумулятора

После проведенных работ система охлаждения уаз патриот промывается чистой водой, после чего заливается охлаждающая жидкость.

Ремонт заслонки

Может случиться такое что перестает работать заслонка печки, причина может быть в следующем:

  • Заклинил микроредуктор, благодаря которому управляется привод заслонки;
  • Не работает блок управления.

Благодаря этой заслонки переключаются режимы подачи горячего и холодного воздуха. Чаще всего она не работает. Из-за того что происходит не полное открытие или закрытие, в результате чего устройство функционирует не правильно. Неправильная работа заслонки-это слабое место УАЗ Патриот. Пластиковый редуктор при движении постоянно заклинивает или просто ломается.

После всех промывок можно проверить анимометром крыльчатки замерить поток горячего воздуха.

Полезное видео

Подводя итог можно сделать вывод что печка на внедорожнике УАЗ Патриот является очень важным элементом. Благодаря которому в холодное время года в салоне создаются комфортные условия. Основным критерием безупречной работы печки является новый радиатор отопителя для автомобиля уаз патриот.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
