Как поменять лампочку стоп сигнала на калине

Лада Калина Универсал A little orange › Бортжурнал › Меняем лампочки стоп сигнала

Как понятно из первых слов, я менял сам лампочки стоп сигнала. Без подходящего инструмента.

Не знаю, чем руководствовались на автовазе, делая конструкцию именно такой, какая она есть. Ибо чтобы заменить лампочки, надо снимать фонарь. Чтобы снять фонарь, надо отгибать обшивку багажника, потому что через отверстия, которые предусмотрены в обшивке на липучках сделать что-либо невозможно.

А тут так получилось, что у меня перегорели сразу обе лампочки. Сам то не замечал, а родители когда сзади ехали, сказали, что верхняя полоска горит, а фонари — нет.

В общем, купил две лампочки P21W за 20 руб каждая. Дождался дня, когда было бы не так холодно (было -10 когда менял) и приступил.

Открутил пластиковую накладку багажника и открутил болты задней полки. Отогнул обшивку.
И тут оказалось, что при антикоррозийной обработке данные места были довольно неплохо залиты, что конечно радует и говорит об ответственности человека, который это делал. Но измазался.

К моему несчастью, головки с трещеткой у меня нет, откручивал обычным ключом на 8. Мучения дикие, надо сказать. С левой справился относительно быстро, а вот с правой провозился полчаса.

После замены заглянул в Ниву шевроле родителей, посмотреть как там сделано. А там за обшивкой мы получаем доступ сразу к лампочке. После этого у меня и бомбануло.

В общем, будем надеяться, еще не скоро в этих фарах что-нибудь перегорит.

А буквально через неделю перегорела лампа ближнего света. Стояли у меня Osram Deep Blue. Надо сказать, отходили лампы год. Ставил я их 15 января прошлого года. На этот раз взял тоже Осрам, но Cool Blue. Белый свет мне понравился, да и смотрится интересно. За пару 1200. Заменил только ту, что перегорела. Есть разница в яркости света, новая лампа она все же новая.

Таким образом, зима унесла уже 3 ламы. А впереди морозный февраль.

Хочу еще поменять в поворотниках лампы на Philips Silver Vision, чтобы передние фары были полностью белыми. Но пока не могу найти.

Прислушался к комментариям. Главный вывод записи — надо иметь подходящий инструмент и все будет в порядке. Так что, если вдруг эту запись читает человек, который еще не менял лампочки, ОБЯЗАТЕЛЬНО прикупите трещетку.

Как заменить лампу стоп сигнала на Калине

Для просмотра онлайн кликните на видео ⤵

Замена ламп стоп-сигналов Лада Калина Подробнее

Замена ламп стоп-сигналов Лада Калина Подробнее

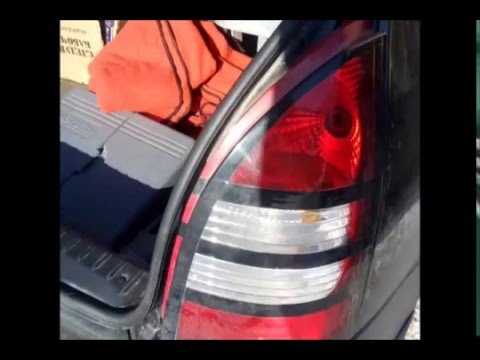

калина 2 универсал,снимаем задний фонарь,замена лампы . Подробнее

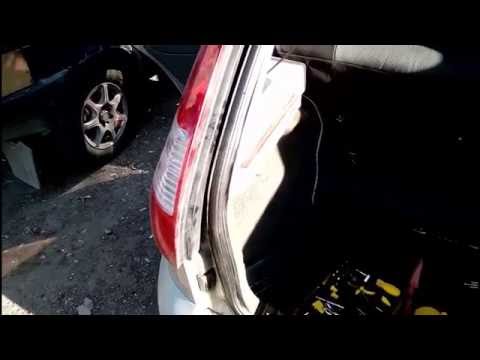

Замена лампочки стоп сигнала Лада Калина хэтчбэк ВАЗ 1119 Подробнее

Замена задних ламп на Калине хэтчбек Подробнее

Замена лампочки на задней фаре. Лада Калина Подробнее

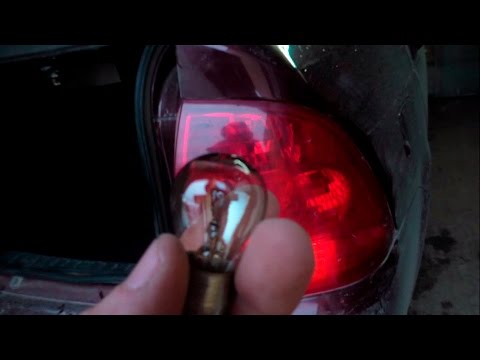

Замена лампы стоп сигнала калина. Подробнее

Замена лампочки заднего фанаря КАЛИНА 2 легко и просто. Подробнее

замена лампы стоп сигнала на лада калина Подробнее

Как поменять лампу стопсигнала в задних фонарях Приоры хэтчбек Подробнее

Лада калина, доработка задних фонарей. Подробнее

Снятие и замена лампы стоп сигнала Лада Калина Подробнее

Замена лампочек задних габаритов Лада Калина Подробнее

Снятие задней фары на Лада Калина 2 хетчбек. Подробнее

Замена стоп сигнала Калина Подробнее

Замена штатных задних ламп на светодиодные. Автомобиль Лада Калина 2. Подробнее

Лада Калина замена ламп в задних фонарях Подробнее

Как снять задний фонарь и замена всех ламп. Лада гранта. Подробнее

Как снять задний фонарь и поменять все лампы Лада Приора. Подробнее

Замена стоп сигнала lada kalina sedan (ваз калина)

Для самостоятельной замены задних фонарей в сборе достаточно будет одного ключа на 8, желательно головки с трещоткой и крестовой отвертки. Данная процедура не займет более получаса времени и не доставит особых хлопот. Обо всем по-порядку расписано ниже.

Руководство по снятию и установке задних фонарей на Ладе Калине

  • Первым делом необходимо в обшивке багажника открыть окошки на липучках, которые дают доступ к болтам крепления фары. Хотя, я бы рекомендовал отогнуть угол обшивки полностью в нужном месте. Для этого нужно открутить два самореза. Первый находится на пороге багажника, ближайший к углу:

  • Второй болтик на пластиковой панели вверху, откручиваем его полностью, так как обшивка находится под этим креплением, и ниже вынимаем пистон, который также фиксирует обивку. На фото ниже эти элементы отмечены стрелками:

Вот так это должно выглядеть после проделанной работы, как показано на картинке ниже:

  • Теперь, когда у нас есть свободный доступ ко всем крепежам и электропроводке, можно приступать к снятию. Для этого берем головку с трещоткой на 8 и откручиваем три гайки крепления заднего фонаря, которые отмечены желтыми стрелками и сразу просовываем внутрь резиновый уплотнитель жгута проводов, отмеченный оранжевой стрелкой на картинке:

  • Теперь отсоединяем штекер электропроводки заднего фонаря, нажав на фиксаторы с обеих сторон:

  • После чего можно спокойно приступать к снятию заднего фонаря нашей Калины, просто потянув за него с наружной стороны, так как его больше ничего не держит.
Читать еще:  Лада 2107; Была в анамнезе; › Бортжурнал › Замена сайлентблоков нижних рычагов

На предыдущих моделях отечественных автомобилей поменять лампы стоп-сигналов, габаритов или поворотов было довольно просто. Все делалось за пару минут, открыв багажник, вынув сгоревшую лампочку и вставив новую, так как к ним был свободный доступ. На Калине же все гораздо сложнее, и чтобы добраться до заветных «светлячков», необходимо полностью (перейдите по ссылке для ознакомления).

  • Итак, откручиваем все болты крепления заднего фонаря и снимаем его с посадочного места.

  • После чего можно извлекать нужную вам лампу, которая перегорела, достаточно лишь выкрутить ее против часовой стрелки и все готово!

Снятие заднего фонаря, замена ламп ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

  • Вороток под торцевую насадку
  • Высокая насадка на вороток 10 мм

Детали и расходники:

  • Лампы заднего фонаря

Примечание:

Работа показана на левом фонаре.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Для замены ламп в заднем фонаре достаточно отвернуть гайки крепле­ния и отвести фонарь от кузова, не отсоединяя колодку проводов. Внутри багажника отгибаем выре­занную часть обивки. Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

3. Отводим фонарь от кузова. Повернув патрон лампы габаритного и противотуманного света против часовой стрелки вынимаем патрон с лампой из корпуса фонаря.

4. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

5. Устанавливаем новую лампу в обрат­ной последовательности. Комбинированная лампа габа­ритного и противотуманного све­та имеет два выступа, располо­женных на разных уровнях.

6. При ее установке выступы должны войти в соответствующие пазы па­трона. Пазы на корпусе фонаря имеют разную ширину. Это следует иметь ввиду при уста­новке патрона с лампой.

7. Операции по замене остальных ламп выполняем аналогично.

Положение ламп в заднем фонаре:
1 — света заднего хода;
2 — сигнала торможения;
3 — указателя поворота;
4 — габаритного и противотуманного света.

8. Для снятия фонаря, сжав фиксаторы колодки жгута проводов, отсоединя­ем ее от колодки проводов заднего фонаря. Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

9. Отвернув гайки крепления фонаря (см. выше), снимаем фонарь, вытягивая провода с колодкой через отвер­стие в кузове.

10. Устанавливаем фонарь в обратной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Замена ламп в задних фонарях Калина 2

Замена ламп в фонарях автомобиля производится в случае их перегорания или для замены на более производительные. А Вы знаете, как заменить лампы в фонарях Калина 2 хэтчбек и универсал?

Задний фонарь калина 2 хэтчбек

  • открыть заднюю дверь;
  • отвернуть два болта крепления заднего фонаря со стороны пятой двери, используя торцевой ключ «на 8»;
  • потянуть задний фонарь на себя, прикладывая усилие, а затем выведите шпильки крепления из держателей заднего фонаря;
  • отвести задний фонарь от кузова и извлечь патрон с неисправной лампой;
  • вытащить лампу из патрона, нажав на нее и повернув против часовой стрелки до упора.

После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

Задний фонарь калина 2 универсал

  • открыть пятую дверь;
  • открыть люк в обивке багажника;
  • отсоединить колодку с проводами 1 заднего фонаря от жгута проводов автомобиля;
  • отвернуть три гайки крепления заднего фонаря;
  • вывести задний фонарь из зацепления с фиксатором;
  • отвести задний фонарь от кузова и извлечь патрон с неисправной лампой;
  • повернуть патрон с лампой против часовой стрелки и вытащить его из корпуса заднего фонаря;
  • извлечь лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;
  • вставить новую лампу в патрон, нажав на неё и повернув по часовой стрелке;

После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.
Кстати, а Вы знаете, как заменить лампы в передних фарах?

Как снять задний фонарь Лада Калина универсал? Замена лампочек в задних фарах Калина 1

Всем привет, дорогие автомобилисты! Сегодня в рубрике «Ремонт» расскажу о том, как снять заднюю фару и заменить лампочки в задних фарах на Лада Калина. Работа не сложная, но при этом требует определенных навыков.

Лампочки можно назвать расходным материалом, горят они не так уж чтоб совсем часто, но время от времени это, к сожалению, все же происходит и практически у всех. Однако бывают случаи, когда лампочки горят очень часто, практически каждую неделю или чаще, в таком случае следует проверить бортовую сеть и еще некоторые моменты, о которых ниже.

Почему горят лампочки в авто?

  1. Первое, на что следует обратить внимание — это повышенное напряжение в бортовой сети автомобиля, если оно превышает 14,5 Вольт — замена лампочек в фарах будет частой. Кроме того, будут страдать и другие энергозависимые узлы.
  2. Если стекла фар имеют негерметичность или плохую вентиляцию, внутри фары может накапливаться конденсат, в результате такого явления лампочки могут перегорать.
  3. Частый выход ламп из строя, можно также объяснить и плохим качеством самого изделия. Если лампочки дешевые, низкого качества, долгой службы от них ожидать вряд ли стоит. В дешевых неоригинальных лампах нет специального газа и правильного давления, в итоге спустя какое-то время вольфрам испаряется и лампа перегорает.
  4. Плохой контакт. Если лампа плохо закреплена или имеет плохой контакт, скорее всего, это приведет к преждевременному перегоранию лампочки.
Читать еще:  Замена лобового стекла Chevrolet

Перед тем как снять задний фонарь на Калине необходимо подготовить:

  1. Ключ на «8»;
  2. Новые лампочки;
  3. И прямые конечности (шутка ;-))

Как снять задний фонарь на Лада Калина — пошаговая инструкция

  1. Первым делом необходимо скинуть «-» клемму с АКБ.
  2. Дальше открываем багажник и находим вот такие технические отверстия похожие на карманы. В них находим гайки, которые нужно открутить (две в левом «кармане» и одна в правом).

  1. После этого отключаем питание, для этого достаточно отщелкнуть колодку проводов.

  1. Когда крепление фонаря откручено и питание отключено задний фонарь можно без проблем снять.

Замена задних лампочек на Калине

Замена лампочек и вовсе нехитрое дело. Для того, чтобы выполнить замену лампочек достаточно немного нажать и повернуть патрон против часовой стрелки и достать его вместе с лампой.

После этого задний фонарь можно заменить, сборка производится в обратном порядке. Во время сборки будьте аккуратны и не забудьте установить уплотнители и прочие резинки.

На этом все, теперь вы в курсе как снять заднюю фару Лада Калина, а также как заменить лампочки в задних фонарях. Надеюсь, статья была вам полезной и интересной. Спасибо за внимание и до новых встреч на ФараИнфо.

Ремонт и обслуживание

Замена лампы стоп-сигнала Калина Универсал

Сегодня поделимся фотоотчетом по замене лампы стоп-сигнала на Калине Универсал.

Если на предыдущих моделях Лада замена лампы стоп-сигнала была простейшей операцией, то на Калине Универсал для замены лампы придется снимать фонарь в сборе.

Для работы нам понадобится ключ на 8, а лучше головка или трещотка.

Чтобы снять фонарь, нужно открутить 3 гайки в багажнике.

Чтобы добраться к ним, нужно открыть технологические отверстия в обивке багажника, держатся они на липучках.

Открутив все 3 болта, выталкиваем фонарь наружу.

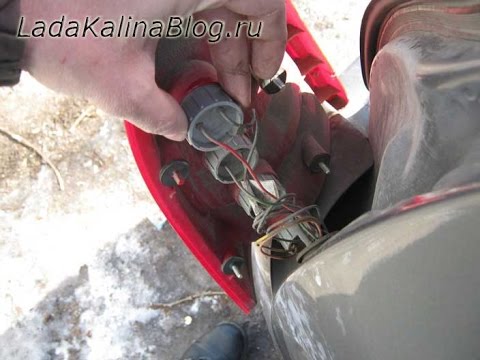

Чтобы вынуть патрон из корпуса, нужно повернуть его против часовой стрелки.

Нажав на лампу вынимаем ее из патрона.

Устанавливаем новую лампу А12-21-3 (P21W) и собираем все в обратной последовательности.

Как поменять лампы ближнего, дальнего света, ДХО и противотуманки на Лада Калина

Лампа ближнего света Калины имеет прямую связь с безопасностью на дороге. Световой элемент освещает обочину, дорожное полотно, а также не допускает ослепления участников встречного движения. Лампа рассчитана на 2-4 года службы в зависимости от производителя. Даже неопытному пользователю при замене не потребуется демонтировать фару и применять сложные инструменты.

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

  • поворотники – PY21W;
  • ближний свет – H7/55 Вт;
  • дальний свет – H1/60 Вт;
  • противотуманки – H11/55 Вт;
  • габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Когда и почему нужно менять

Заводской свет настраивается в процессе производства, в момент прохождения технической проверки. В новом автомобиле модули светят с максимальной мощностью и на пике возможностей. Необходимость замены определяется по основным признакам:

  1. Уменьшение силы света.
  2. Появление желтизны и мутных участков на светотеневой полосе.
  3. Полное отключение одного из модулей света.
  4. Повышение яркости после удара подвески о выбоину или механического контакта с фарой.

Лампы Калины, установленные на конвейере, служат не более 4 лет. Помутнение, ухудшение видимости и появление неосвещенных участков появляется после обгорания нити и задымления колбы. В таком случае свет плохо проходит через загрязнение и не попадает на нужные участки рефлектора. На дороге прослеживаются желтые пятна света, притемненные области.

Толщина нити светового модуля рассчитывается инженерами на производстве. При ударе лампа сотрясается, спираль истончается. При внешнем осмотре выявляется большой прирост в мощности луча. Это говорит о скором выходе из строя галогенки, так как тонкая нить нагревается выше положенной температуры и начинает плавиться. Срок службы поврежденной детали составляет от одной минуты до нескольких часов.

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

  • номером на кузове Kalina или в паспорте транспортного средства;
  • заранее извлеченным из фонаря перегоревшим образцом.
Читать еще:  Масло для Ford Focus 2 поколение

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Номер предоставляется продавцу в магазине для точного определения кода детали. Простой и надежный способ – извлечение лампы из цоколя и покупка новой по образцу. В таком случае исключается приобретение неверной детали и повторный поход в магазин для обмена.

В Калине хэтчбек и седан используются одинаковые световые приборы. Тип запчастей не отличается и в кузове универсал.

При выборе лампочки важно придерживаться рекомендованных параметров от завода-изготовителя Калины. Установка света с большей мощностью приведет к оплавлению внутренних частей оптики и повреждению контактной группы. После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

  1. Заглушить мотор Калины.
  2. Открыть крышку капота.
  3. Снять защитный пыльник на тыльной стороне фонаря.
  4. Аккуратно отключить пластиковую фишку.
  5. Открыть фиксатор.
  6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

  1. Без снятия фары.
  2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

  1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
  2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
  3. Открыть уплотнители модулей света.
  4. Демонтировать колодку с проводами.
  5. Отвести пружинный фиксатор.
  6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

  1. Открыть капот.
  2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
  3. Повернуть влево на 90°.
  4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

  1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
  2. Отодвинуть детали к двигателю.
  3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
  4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

  1. Установить ее в патрон.
  2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

  1. Вывернуть колесо в сторону моторного отсека.
  2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
  3. Отогнуть подкрылок.
  4. Повернуть световую лампу влево до упора.
  5. Потянуть на себя.
  6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
