Установка подкрылков на рено логан

Подкрылки на Рено Логан

Передние и задние подкрылки на автомобиль Рено Логан любой фазы выполняют сразу несколько защитных и декоративных функций, принося немало пользы автолюбителю в сохранении эстетического вида автомобиля.

Выбор подкрылок

Новые подкрылки на фазы идут далеко не во всех комплектациях Рено Логан, поэтому зачастую автолюбителю приходится заниматься самостоятельным приобретением и установкой данных элементов. Для последующего монтажа владельцу Рено Логан необходимо знать:

  • Подкрылки, независимо от фазы автомобиля Рено Логан, требуют определенного набора для последующей установки;
  • Набор клипс для установки в штатные места крепления Рено Логан. Производитель предусмотрел отверстия для крепления подкрылок независимо от фазы модели, а также стороны (будь-то правая или левая сторона машины).
  • Клипсы для Рено Логан можно без труда найти в официальных магазинах запасных частей, в известных интернет магазинах, для этого достаточно знать артикул детали. Также в случае необходимости можно поменять клипсы, так как в разных генерациях модели Renault Logan они имеют определенные различия.

Артикул может различаться на деталь для левой и правой стороны, а также для передних и задних частей автомобиля, поэтому при выборе артикула на подкрылки также стоит уделить повышенное внимание.

  • Артикул помогает владельцу фаз модели Renault Logan определиться с выбором самих подкрылок для левой и правой стороны. С помощью артикула любой автовладелец определенной фазы Renault Logan сможет оптимально и быстро подобрать клипсы для левой и правой стороны в любом магазине, не опасаясь приобрести неподходящую деталь.

Процесс замены задних и передних деталей

После приобретения с помощью артикула комплекта для установки подкрылок необходимо приступить к собственно процессу установки или замены.

В зависимости от фазы модели Renault Logan различают для замены пластиковые детали и элементы с покрытием, улучшающим шумоизоляционные свойства.

  1. Особенностью конструкции Renault Logan является наличие брызговиков только в передней части, в задней части конструкцией они не предусмотрены. Исходя из этого, монтаж в передней части осуществить немного сложнее, так как придется снимать брызговики, в отличие от задней части. Аналогичная ситуация наблюдается с правой и левой частями автомобиля Renault Logan сообразно их расположению.
  2. Для демонтажа и замены брызговиков необходимо открутить несколько винтов и снять пистоны крепления к поперечине кузова. Данные винты и пистоны выкручиваются с помощью простой отвертки.
  3. Для монтажа правого или левого переднего элемента необходимо после снятия брызговика требуется с помощью клипс прикрепить деталь к частям кузова – в части арки, крылу (две клипсы), крепление моторного отсека (лонжеронов) и крепление к поперечине кузова. Процесс монтажа происходит в обратной последовательности и аналогичен как для левой, так и для противоположной части автомобиля.
  4. Процесс монтажа для задней части происходит следующим образом. Крепление детали находится в бампере Рено Логан на двух винтах и в арке автомобиля. Так как брызговики в задней части автомобиля первой генерации отсутствуют, процесс демонтажа и последующей замены происходит значительно быстрее.

Новая деталь для Renault Logan определенного артикула крепится с помощью клипс и винтов. При замене не рекомендуется использовать старые элементы крепления, так как со временем надежность их уменьшается.

Подведем итог

В итоге процесс замены подкрылок данного автомобиля не вызывает больших трудностей, а по сравнению со своими конкурентами намного менее трудоемок.

Установка брызговиков и подкрылков Рено Логан

В арках передних колес и в задней части арок задних колес на Рено Логан установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики установлены только за передними колесами и защищают пороги кузова. Задние брызговики конструкцией не предусмотрены. Для замены или установки штатных брызговиков и локиров на Логан Вам потребуются: ключи TORX T20 и Т30, отвертка с плоским лезвием.

Снятие и установка передних брызговиков Рено Логан

Выверните винт крепления брызговика к порогу кузова

И два винта крепления к переднему крылу

Отверните пистон крепления к поперечине кузова и снимите брызговик. Установите брызговики на Рено Логан в порядке, обратном снятию.

Снятие и установка передних локиров (подкрылков) Рено Логан

Снимите брызговики передних колес

Поддев отверткой, снимите держатель подкрылка в передней части арки колеса

Выверните два винта крепления переднего бампера, одновременно крепящие подкрылок к переднему крылу

Отверните пистоны крепления подкрылка к брызговику моторного отсека и к поперечине кузова и снимите подкрылок. Установите передние подкрылки — локера Рено Логан и все снятые детали в порядке, обратном снятию.

Снятие и установка задних локеров (подкрылков) Рено Логан

Выверните два винта крепления заднего бампера, одновременно крепящие и задний подкрылок, отверните пистон а крепления к арке и снимите подкрылок. Установите задние подкрылоки — локера Рено Логан в порядке, обратном снятию.

Клуб автолюбителей Рено Логан

Форум портала Logan.Ru

  • Список форумовТехническая информацияЭкстерьер
  • Изменить размер шрифта
  • Версия для печати
  • Версия для печати всех сообщений данной темы
  • Мобильный вид
  • Правила
  • FAQ
  • Регистрация
  • Вход

Текущее время: 17 дек 2020, 10:10

Подкрылки.

Re: Подкрылки.

maxpon » 07 ноя 2011, 09:13

Добрый день. В общем отвез дилеру подкрылки.
Собрался целый консилиум из 2 манагеров и 3 ремонтников,подняли Логан -начали мерить.
НИ РАЗУ не ставили еще назад никому Вот вам и оффдилер.
С удивлением смотрели на артикулы подкрылок, у них они не пробиваются.
В общем поставят сказали .

Читать еще:  Техническое обслуживание Ниссан Тиида C11, ТО Ниссан Тиида C 11 - цены и сроки

В комлекте ничего к подкрылкам не было, ни инструкций ни крепежа

Re: Подкрылки.

Гоша » 07 ноя 2011, 11:51

Re: Подкрылки.

Hi Fi 102 » 08 ноя 2011, 07:59

Re: Подкрылки.

Гоша » 08 ноя 2011, 12:07

Re: Подкрылки.

МРЗ » 10 фев 2012, 11:04

Re: Подкрылки.

Phantom253 » 17 фев 2012, 09:12

Re: Подкрылки.

ВИК12 » 17 фев 2012, 10:55

Re: Подкрылки.

Евгений Ш » 17 фев 2012, 11:00

Re: Подкрылки.

ВИК12 » 17 фев 2012, 11:08

Манагер говорил , что с завода но вообще я смотрел у Флюенса защиту колёсных арок и мимоходом благо рядом стоял Логан разговор переключился на него .

Re: Подкрылки.

monstr_62 » 17 фев 2012, 11:27

Re: Подкрылки.

warder » 17 фев 2012, 12:36

Re: Подкрылки.

3dmax » 17 фев 2012, 14:49

Re: Подкрылки.

El Alexo » 12 мар 2012, 07:26

Re: Подкрылки.

Аркадичч » 12 мар 2012, 07:37

Re: Подкрылки.

Евгений Ш » 12 мар 2012, 07:41

Снятие и установка брызговиков колес и подкрылков Renault Logan 2004-2015

В арках передних колес и в задней части арок задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики установлены только за передними колесами и защищают пороги кузова. Задние брызговики конструкцией не предусмотрены.

Вам потребуются: ключи TORX T20 и Т30, отвертка с плоским лезвием.

Работа показана для брызговика и подкрылков с левой стороны автомобиля. Правые брызговик и подкрылки снимают и устанавливают аналогично.

Для снятия брызговика переднего колеса выполните следующие операции.

1. Выверните винт крепления брызговика к порогу кузова.

2. . два винта крепления к переднему крылу.

3. . отверните пистон крепления к поперечине кузова и снимите брызговик.

4. Установите брызговик в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше).

2. Поддев отверткой, снимите держатель подкрылка в передней части арки колеса.

3. Выверните два винта крепления переднего бампера, одновременно крепящие подкрылок к переднему крылу.

4. Отверните пистоны крепления подкрылка к брызговику моторного отсека.

5. . и к поперечине кузова и снимите подкрылок.

6. Установите передний подкрылок и все снятые детали в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.

1. Выверните два винта крепления заднего бампера, одновременно крепящие и задний подкрылок, отверните пистон а крепления к арке и снимите подкрылок.

2. Установите задний подкрылок в порядке, обратном снятию.

Установка переднего правого подкрылка рено логан

Категория: Инструкция по ремонту

Характеристики автомобиля: Габариты авто следующие, длина — 3011, ширина — 1100, высота — 1178 мм. Колесная база составляет 2590 мм. Дорожный просвет 137 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 74 мм, ход поршня – 70 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Насифа

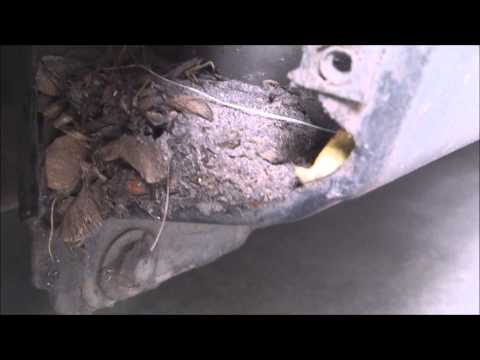

Cмотрите ВИДЕО про установка переднего подкрылка на рено логан.

Критика автовладельца по имени Олаф :Удобство посадки водителя и пассажиров, много места, проходимость, цена, грузоподьемность, теплый салон.

Дата выхода: 14. 03. 2019 года

Смех в теме: – Ты кто?- Я женщина твоей мечты.- Но я не о такой мечтал.- А сбылась такая.

И так наступило утро субботы и я рван в гараж клеить шумку на передние подкрылки.
Что тут можно сказать — первый подкрылок было сложно после шумки поставить наместо но выработал способ как это лучше всего сделать и без проблем. Опишу ниже.

Этап первый: Снять колесо и открутить подкрылок.

Начал я с левого поскольку когда заехал в гараж доступ был только к нему.
И так поехали. С начало мы откручиваем 2 шурупа со стороны бампера. Так же снизу есть пистон. Он не выкручивается — Его надо дергать. Силу не жалейте не поломается. По крайней мере я это не смог сделать ))) Выдергивал его плоской отверткой.

Чуть левее от болтов внутри арки есть еще один пистон. Он выкручивается НО у него интересный вид. Увидите сами ). Далее еще один пистон уже со стороны водителя после амортизатора. Он так же выкручивается плоской отверткой.

Далее надо выдернуть еще один пистон по центру подкрылка. Его так же как и тот что в области бампера снизу надо его выдернуть.

Далее переходим к брызговику. Там у нас 3 болта и 2 пистона. Все они откручиваются. % болт находится снизу. Смотрите фото

После как мы все открутили — вытаскиваем сам подкрылок. Могу одно сказать за подкрылком практически чисто после зимы. Грязь была в основном по краям брызговика. По центру идеально чисто.
Смотрим фото ниже

Читать еще:  Несколько советов для того чтобы научиться правильно переключать передачи на механике во время движения

В области двери — между крылом и каркаса кузова стоит что то типа шумки, перегородка. Ее надо тоже вытащить и мы увидим петли двери.

Этап второй: — проклейка подкрылка, крыла, перегородки между крылом и каркасом и т.д.

И так как только мы вытащили подкрылок — идем его отмывать. После как отмыли — обезжирить растворителем. У меня был 646. После как все просохло можно приступать к проклейке вибры.
Я использовал вибру 4мм от ШумОФФ.
Потребовалось 3.5 листа

Начал клеить в середины и перешел на сторону та что ближе к двери. Теперь о будущих нюансах которые меня ожидали при обратной установке подкрылка.

Красной полосой обозначил то место которое не следует проклеивать. Сюда входит ребро жестокости кузова. Если проклеить как я — очень сложно потом поставить подкрылок обратно. Желтым пометил то место где не надо клеить вибру 4мм. Нужно 2мм! Учитесь на моих ошибка. Эти нюансы учел с правой стороны!

После как все проклеили виброй — Клеим сплен.
Спен я использовал 8 мм от ШумОФФ

Сплен точно так же НЕ НАДО проклеивать в месте РЕБРА.
По окончанию проклейки подкрылок стал весть ой ей как много ))) Стал дубовый и не пробиваемый )))

После когда мы закончили с подкрылком я занялся проклеивать метал за подкрылком + крыло + область между каркасом и крылом где петли.
На проклейку всего этого дела ушло 3.5 листа вибры 2мм
4мм не стоит клеить поскольку у нас на подкрылке 4 мм и это все вместе не встанет на место!
На фото я проклеил область между крылом и каркасом а так же после каркаса — больше клеить ничего там не нужно!

Далее я проклеил 2-мя листами вибры 2мм крыло. Эфект идеален. Раньше по крылу если постучать видно было как оно гуляет. Сейчас не одного намека + стал глухой стук если постучать по нему )

После как мы все это сделали — можно ставить все на место.
Начинать надо со стороны бампера.

Конечно же с первым подкрылком я замучился ставить его обратно поскольку сам обжегся на тех моментах о которых описал выше НО все же я ее засунул )) и закрепил.
По болтам и пистонам — Болты закручиваем, а вот с пистонами веселей ))) Их не надо закручивать — их просто надо вставить на болт. Поскольку силушка богатырская меня покинула пока одевал первый подкрылок ))) Советую аккуратно молоточком под стучать пистоны. Они так максимально зайдут на свое место чем мы будем толкать их пальцем )
В общем колесо поставили и можно переходить на правую сторону.

Аналогично левому откручиваем болты, пистоны. Со стороны бампера снизу есть ЕЩЕ один болт. не забудьте его выкрутить. Все остальное так же как и слева. После снятия мы наблюдаем следующую картину.
АДСКИ РЖАВЫЙ УСИЛИТЕЛЬ БАМПЕРА! ПРОСТО ППЦЦЦЦЦЦЦЦЦЦЦЦЦЦЦЦ!

В общем точно так же отмываем подкрылок водой, обезжириваем, после обезжириваем метал за подкрылком. Все это дело проклеиваем со всеми нюансами что я описал выше. Главное место ребра не заклеивать. Разберете подкрылок поймете что за ребро. Так же проклеиваем крылья и область петель.

После всего этого с учетом всех нюансов — Правый подкрылок встал на место без каких либо усилий. Все встало идеально!

Что могу в целом сказать. Работа проделана, эффекта пока не ощутил — сухо. Покатался по гаражам по гравийке — камушки теперь слышу только в задней области. Это прогресс! Своей работой доволен.
Материала ушло на 2 подкрылка:
Вибра 2мм — 6 листов
Вибра 4мм — 7 листов
Сплен 8мм — 2 листа
Не забывайте что у ШумОФФ листы маленькие. У того же STPлисты есть в 2 раза больше. Значит материала будет в 2 раза меньше по вибре!
По материалу могу сказать одно — все клеится хорошо, предварительно грел промышленным феном и прокатывал роликом. Ничего не отваливается и клеится на отлично. Дальше только время покажет. Сплен так же клеится на отлично!
Без ролика никуда! Фен так же желательно иметь! Что бы я без него делал )

По плану теперь задние подкрылки. После подкрылок — двери. Далее багажник.

Материал 100% докупать. Расчитывал что вибры уйдет меньше. Если делать значит на совесть )))

Надеюсь моя инфа поможет!
Ставим лайки )
Всем спасибо и добра )))

СНЯТИЕ БРЫЗГОВИКОВ И ПОДКРЫЛКОВ ПЕРЕДНИХ КОЛЕС

Подкрылки и брызговики снимаем для замены и антикоррозионной обработки кузова.
Операции показываем на подкрылке и брызговике левого колеса.
Снимаем колесо и левый грязезащитный щиток переднего бампера (см. «Снятие грязезащитных щитков переднего бампера»).

Поддев отверткой, выводим пистон нижнего крепления грязезащитного щитка моторного отсека и подкрылка из отверстия кузова.

Отогнув край грязезащитного щитка моторного отсека, выводим из-под него подкрылок.

Ключом «Torx Т-20» отворачиваем два длинных самореза 1 крепления подкрылка к бамперу и два коротких самореза 2 крепления — к крылу.

Шлицевой отверткой отворачиваем пистон нижнего крепления подкрылка.

Поддев отверткой, вынимаем пистон верхнего крепления подкрылка.

Читать еще:  Замена корпуса ключа шевроле круз

Ключом «Torx Т-20» отворачиваем два самореза крепления брызговика.

Ключом «Torx Т-30» отворачиваем винт крепления брызговика.

Шлицевой отверткой отворачиваем два пистона крепления брызговика и подкрылка, снимаем брызговик…

…и подкрылок.
Подкрылок и брызговик правого колеса снимаем аналогично.
Устанавливаем подкрылки в обратной последовательности.

СНЯТИЕ БРЫЗГОВИКОВ И ПОДКРЫЛКОВ ЗАДНИХ КОЛЕС

Работу проводим для замены брызговика и подкрылка, а также при снятии заднего бампера и антикоррозионной обработке кузова. Операции показываем на брызговике и подкрылке левого заднего колеса. Снимаем колесо.
За колесной аркой…

…ключом «Torx Т-20» отворачиваем саморез нижнего крепления брызговика к бамперу.

Этим же ключом отворачиваем три самореза 2 крепления брызговика и саморез 1 общего крепления брызговика и подкрылка.

Снимаем брызговик.

Тем же инструментом отворачиваем саморез крепления подкрылка.

Шлицевой отверткой отворачиваем два пистона крепления подкрылка.

Пистоны навернуты на шпильки, приваренные к кузову.

Снимаем подкрылок.
Брызговик и подкрылок правого колеса снимаются аналогично.
Устанавливаем подкрылки и брызговики задних колес в обратной последовательности.

Установка подкрылок на Рено Логан

Подкрылки, конечно же передние и соответственно задние, для арок моделей Логан, имеют ряд незаменимых протекционных и декоративных опций, что способно принести пользу владельцу в плане обеспечения эстетики экстерьеру автомобиля. В данной статье расскажем, как выбрать подкрылки, как передние, так и задние, плюс, как происходит установка подкрылок.

Как выбрать подкрылки?

Не все комплектации Рено Логан способны иметь в своем арсенале подкрылки на фазы. Это заставляет владельцев своих авто предаваться собственноручному поиску, приобретению и процедуре монтажа этих аксессуаров.

Для осуществления корректной установки автовладельцу следует обзавестись следующими знаниями:

  • вне зависимости от фаз Рено Логан, сами по себе подкрылки потребуют определения своего конкретного набора с целью последующего монтажа;
  • потребуется набор клипс, которые крепятся в заранее подготовленные производителем посадочные места;
  • здесь разработчиками предусмотрено наличие отверстий для «посадки» крепящих клипс вне зависимости от фазы модификации авто и стороны машины (правая или же левая);
  • официальные магазины запчастей и аксессуаров предоставляют широкий выбор крепежа (клипс), для правильного подбора которых следует узнать их артикул;
  • присутствует возможность заменить неправильно подобранные клипсы, поскольку для различных поколений модели Renault Logan они наделялись некоторыми отличиями, в чем легко ошибиться;
  • нюансы в артикулах для рассматриваемых нами аксессуаров могут различаться из-за их принадлежности к определенной стороне автомобиля (как правой, так и левой) и его части (к переду или корме);
  • роль артикула нельзя переоценить, поскольку он оказывает помощь в корректном подборе комплекта элементов, учитывая фазы модели Рено Логан;
  • также данный аспект позволяет осуществить оперативный подбор клипс для каждой из сторон машины и исключить вероятность ошибки. После того, как все приобретено, следует установка подкрылок.

Как выполнить замену данных элементов спереди и в корме авто?

После приобретения по артикулу требуемого комплекта можно приступать к «операции» по замене или первичному монтажу. Ссылаясь на фазу модели Рено Логан, различают пластмассовые подкрылки и аналогичные аксессуары с покрытием, призванным усилить шумоизоляционные возможности автомобиля. Установка подкрылок происходит следующим образом:

    1. В числе особенностей Рено Логан имеет место присутствие брызговиков только для арок передних колес, а для кормы они конструктивно не предусматриваются. Ввиду этого, установка подкрылков в передке авто носит более трудоемкий характер. Это вызвано необходимостью снятия брызговиков, что составляет основное различие с аналогичным мероприятием в задней части. Данный нюанс является справедливым для обеих сторон автомобиля Renault Logan.
    2. Для снятия в целях замены откручиваем винты и снимаем пистоны фиксации брызговика к поверхности поперечины кузова. Эти крепежные элементы демонтируются посредством отвертки обычного профиля.
  1. Монтаж правого или левого аксессуаров следует выполнять сразу после извлечения брызговика. Для этого клипсами крепим элементы к кузову (к аркам, лонжеронам и поперечинам) в заранее предусмотренные посадочные отверстия. Процедуру монтажа брызговиков осуществляем в строго обратной снятию последовательности по одинаковому алгоритму не зависимо от стороны авто.
  2. Монтаж подкрылков в задней части производим по следующей схеме. Ввиду отсутствия брызговиков у кормы процедура монтажа или замены выполняется существенно быстрее. Места крепления подкрылка расположены на бампере (под 2 винта) и на поверхности арки. Новый аксессуар, подобранный согласно соответствующему артикулу, крепим посредством клипс и винтов. Рекомендуется крепежные средства всегда заменять новыми элементами, что повысит надежность фиксации подкрылка.

Каков итог?

Установка подкрылок на «французе» Renault Logan не способно преподнести какие-либо трудности, что позволяет владельцу выполнить его собственноручно, сэкономив при этом время и средства.

Установка подкрылков на рено логан

Работу проводим для замены брызговика и подкрылка, а также при снятии заднего бампера и антикоррозионной обработке кузова. Операции показываем на брызговике и подкрылке левого заднего колеса. Снимаем колесо.
За колесной аркой…

…ключом «Torx Т-20» отворачиваем саморез нижнего крепления брызговика к бамперу.

Этим же ключом отворачиваем три самореза 2 крепления брызговика и саморез 1 общего крепления брызговика и подкрылка.

Тем же инструментом отворачиваем саморез крепления подкрылка.

Шлицевой отверткой отворачиваем два пистона крепления подкрылка.

Пистоны навернуты на шпильки, приваренные к кузову.

Снимаем подкрылок.
Брызговик и подкрылок правого колеса снимаются аналогично.
Устанавливаем подкрылки и брызговики задних колес в обратной последовательности.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
