Как снять задний барабан рено логан
Как снять тормозной барабан Рено Логан (видео)
Тормозной барабан на Рено Логан следует снимать в случаях его износа или повреждения, замены тормозных цилиндров или колодок, а также для диагностики общего состояния тормозной системы.
Подготовительный этап
Для того, чтобы приступить непосредственно к снятию, необходимо провести несколько подготовительных работ:
- Поставить автомобиль на ровный участок земли.
- Включить 1-ю передачу.
- Поставить под передние колёса противооткатные упоры.
- Отключить стояночный тормоз.
- Снять колесо.
Снимаем колесо и видим наш ржавый тормозной барабан
Нам потребуется
После того как автомобиль подготовлен, необходимо подобрать весь необходимый инструмент:
- Плоская отвёртка.
- Торцевая головка на «30» (для снятия ступичной гайки).
- Набор ключей для снятия колеса.
- Специальный съёмный инструмент для демонтажа тормозного барабана (как заменить тормозной барабан без съёмника подробно в этом материале).
В зависимости от поставленных вами задач, для выполнения работ может потребоваться так же:
- Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
- Штангенциркуль (для замера степени износа тормозного барабана).
Приступаем к работе
Когда всё будет приготовлено, можно приступать к работе.
-
С помощью плоской отвёртки нужно поддеть и снять защитный колпачок ступицы.
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
- Перед тем как поднять автомобиль, с каждой стороны необходимо ослабить гайки со ступичного подшипника и болтов крепления колеса (подробнее о замене заднего ступичного подшипника).
- 1 Подготовительный этап
- 1.1 Нам потребуется
- 1.2 Приступаем к работе
- 2 Установка тормозного барабана
- 3 Видео про замену колодок на Рено Логан (с процессом снятия барабана)
- Поставить автомобиль на ровный участок земли.
- Включить 1-ю передачу.
- Поставить под передние колёса противооткатные упоры.
- Отключить стояночный тормоз.
- Снять колесо.
- Плоская отвёртка.
- Торцевая головка на «30» (для снятия ступичной гайки).
- Набор ключей для снятия колеса.
- Специальный съёмный инструмент для демонтажа тормозного барабана (как заменить тормозной барабан без съёмника подробно в этом материале).
- Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
- Штангенциркуль (для замера степени износа тормозного барабана).
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.
Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.
Не стоит пренебрегать рекомендациям завода производителя.
Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.
Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его необходимо заменить.
А если вам необходимо поменять задние тормозные колодки, подробнее об этом вы можете узнать в этой статье.
Оптимальные и минимальные размеры рабочей поверхности тормозных барабанов
| Параметры | K7J | K7M | K4M |
| Диаметр рабочей поверхности нового тормозного барабана | 180.25 | 203.3 | 203.3 |
| Минимально допустимый диаметр в процессе износа | 181.25 | 204.42 | 204.45 |
Итак, чтобы снять барабан с автомобиля, нам понадобится специальный съемник с поворотными захватами нужного размера. Но если такого под рукой не оказалось, можно воспользоваться более дешевым, но немного его доработать. Ниже я постараюсь все показать на наглядном примере того, как эту процедуру делал я.
Итак, первым делом необходимо поднять автомобиль домкратом, точнее — заднюю его часть, и снять колесо. Затем при помощи тонкой плоской отвертки поддеваем заглушку ступичной гайки.
И извлечь ее окончательно, как это будет показано на фото ниже.
Теперь при помощи головки на 30 мм и мощного воротка откручиваем гайку ступицы.
И выкрутить ее руками окончательно.

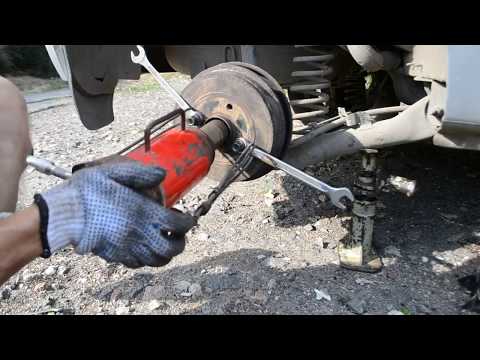

Дальше начинается самое интересное. Берем два колесных болта, и две шайбы одинакового размера, чтобы он плотно одевались на болты и не «играли» на нем. Главное, получить хорошее зацепление за них съемником. А чтобы удлинить шток съемника, можно воспользоваться болтом необходимой длины и слегка накрученной на него гайкой. Примерно получается следующая картина:
Аккуратно теперь крутим шток съемника, тем самым стягивая барабан с оси. Следите за тем, чтобы захваты не соскакивали и не сползали. Можно придерживать их рукой, как бы стягивая к центру. Вращать шток необходимо плавно и без резких движений, чтобы обезопасить себя от разборки ступичного подшипника. Хотя, даже при аккуратной работе, он может разобраться. Если это случилось, то его необходимо будет заменить на новый.
Когда барабан сполз до конца, можно снимать его рукой с оси:
Далее можно произвести замер при помощи штангенциркуля размеры внутреннего диаметра рабочей области, и если они превышают минимально допустимые, то производится замена барабанов на новые. Делать это необходимо с обеих сторон единовременно. Разумеется, что колодки тоже желательно поменять комплектом.
Установка тормозного барабана
Аналогичный порядок работ, проделываем с противоположной стороны. Порядок сборки барабана происходит строго в обратной последовательности.
После окончания работ необходимо проверить регулировку ручного тормоза. Для этого включите ручник и посмотрите качество его работы.
Процесс снятия тормозного барабана с Рено Логан 2
Первоначально выставляем машин на ровной площадке и поддамкрачиваем ее.
Снимаем колесо и заглушку закрывающую гайку на ступице.
Снятие тормозного барабана Renault Logan без специнструмента
Здравствуйте, автолюбитель Рено Логан в автоблоге AAuhadullin.ru! Сегодня будем снимать тормозной барабан Рено Логан и перед началом работы устанавливаем противооткатные башмаки для безопасности работы.
Впереди установил кирпич вместо башмака, а сзади башмак из резины.
Для того чтобы добраться до колёсных болтов, отворачиваем декоративный колпак в центре диска, используя торцевой ключ (на 13).
Затем ослабеваем колёсные болты баллонным ключом. После того как ослабили болты колёс, поднимаем кузов с помощью домкрата.

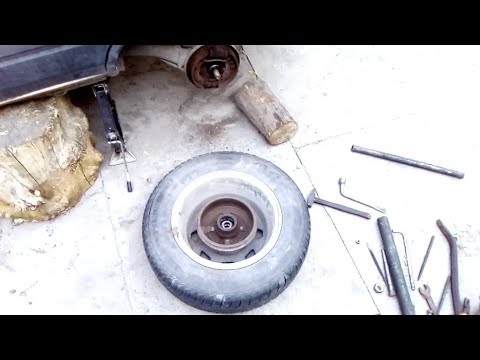

Подняли кузов и теперь снимем колесо. Перед тем как продолжать работу, подкладываем дополнительный страховочный упор под кузов автомобиля. В этом случае это двутавр и обрезок деревянного бруска.
Для того чтобы дополнительный металлический упор принял нагрузку кузова, немного опускаю домкрат на обрезок деревянного бруска. При этом кузов почти опирается на брусок, так как оставляю немного слабину. Был уже случай, когда ребро немного подмяло, после того как я полностью опустил машину на деревянный упор.
Продолжаем работу. Колесо оторвали от земли и затем полностью откручиваем колёсные болты и снимаем колесо. Чтобы при сборке быстро найти болты колёс, складываем их в одно место.
Колесо снимаем для того, чтобы определить в каком состоянии находятся задние колодки и не пришло ли время их заменить…
Колесо сняли и далее необходимо выбить молотком защитный металлический колпак гайки крепления ступицы колеса. Как обычно очищаем поверхность от грязи. Для снятия колпака используем большую отвёртку и молоток, нанося несильные удары по краю колпака.
Наконец колпак сдался и открылся доступ к гайке ступицы. Кстати, внутри колпака абсолютно сухо и чисто, что подтверждает надёжность защиты гайки от попадания грязи и влаги.
Затем берём мощную специальную головку на «30», чтобы открутить гайку ступицы. Головку будем крутить длинным рычагом. На удивление гайка пошла свободно, даже не пришлось прилагать много усилий. Ослабив гайку, далее откручиваем её рукой и отвёрткой с помощью головки.
Открутив гайку, видим, что она самоконтрящая, так как имеет специальною вставку из нейлона против откручивания. Подобную гайку не удалось найти в магазинах, а желательно при каждом снятии производить её замену на новую.
Демонтаж тормозного барабана
Перед демонтажем барабана, если активирован ручник, необходимо снять автомобиль с ручного тормоза, чтобы тормозные колодки вернулись в исходное положение в барабане. После того как отпустили ручник, убеждаемся в том, что барабан стал свободно вращаться.
Попутно покрутив барабан, убеждаемся в том, что подшипник не шумит, барабан легко крутится, стало быть, подшипник находится в хорошем состоянии.
Затем приступаем к демонтажу барабана. Для работы будем использовать ударную отвёртку, с несколько скруглённым краем на её жале.
Вставляем конец отвёртки между барабаном и защитным щитком и пробуем его постепенно отводить от щита, прокручивая при этом барабан. Работаем аккуратно, чтобы не подломить края барабана, так как он легко может покрошиться от резкого усилия или удара. А также стараемся не разогнуть металлическую защиту.
Но также постукиваем молотком по барабану, чтобы он быстрее проснулся. Барабан начал шевелиться, но что-то его ещё держит и не даёт полностью сняться.
Берём толстую отвёртку и постепенно по миллиметру отводим барабан от щита, понемногу барабан сходит со своего места. Для центровки можно использовать две большие отверти, чтобы не создавался перекос при снятии барабана.
Вообще, правильно будет вначале ослабить трос ручника, и операция выполнится намного быстрее. Но я не стал ослабевать тросы и поэтому долго приходится демонтировать с помощью отвёртки.
Вдоволь «насладившись» подобным истязанием над своим автомобилем, всё же решил ослабить тросы ручного тормоза, так как накладки сопротивляясь, удерживают барабан.
Ключом, вернее сказать, битой TORX «T15» откручиваем крепление защитной пластиковой крышки, чтобы добраться до регулировки тросов ручника.
Добравшись до тросов, не нашёл регулировочной гайки и решил, что на этом автомобиле тросы не регулируются. Однако разобрав дальше кожух под ручкой переключения скоростей, нашёл всё же я регулировочную гайку, под торцевой трубчатый ключ на «10».
Сразу решил отпустить тросы с запасом, чтобы было легче снять тормозной барабан, а также установить новые колодки, если потребуется их замена.
Для окончательного снятия барабана решил использовать зубило, вставив его в щель между щитом и барабаном. Ударяя по зубилу молотком и прокручивая при этом барабан, расширил зазор на толщину указательного пальца.
Но, разъединился подшипник ступицы. В обратном порядке сборки мы его почистим, помоем соляркой, смажем и соберём, это не проблема.
Остается замерить толщину накладок тормозных колодок. Кстати, рабочий тормозной цилиндр сухой это значит, работает без проблем.
Очищаем пыль щёткой и приступаем к замерам. Визуально задние колодки уже требуют замены.
Диаметр тормозного барабана MAXI 204.45 мм. На барабане обозначен оттиск компании Рено, стало быть, это оригинальное изделие.
Замена колодок тормозных механизмов задних колес Renault Logan/Sandero
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом —все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок показываем на левом заднем колесе.
Снимаем декоративный колпак колеса.
brake1
2163-5-12-03-02
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
2163-5-12-03-03
Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
Очищаем детали тормозного механизма от загрязнений.
Внимание! Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.
2163-5-12-03-04
untitled
2163-5-12-03-06
2163-5-12-03-07
2163-5-12-03-08
2163-5-12-03-09
Аналогично снимаем опорную стойку задней колодки.
2163-5-12-03-10
2163-5-12-03-11
2163-5-12-03-12
2163-5-12-03-13
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45 ± 0,25 мм.
2163-5-12-03-14
2163-5-12-03-15
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).
Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Снимаем задний тормозной барабан на Рено Логан (фото и видео)
Тормозной барабан на Рено Логан следует снимать в случаях его износа или повреждения, замены тормозных цилиндров или колодок, а также для диагностики общего состояния тормозной системы.
|
ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ! |
Подготовительный этап
Для того, чтобы приступить непосредственно к снятию, необходимо провести несколько подготовительных работ:
Снимаем колесо и видим наш ржавый тормозной барабан
Нам потребуется
После того как автомобиль подготовлен, необходимо подобрать весь необходимый инструмент:
В зависимости от поставленных вами задач, для выполнения работ может потребоваться так же:
Приступаем к работе
Когда всё будет приготовлено, можно приступать к работе.
-
С помощью плоской отвёртки нужно поддеть и снять защитный колпачок ступицы.
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.
Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.
Не стоит пренебрегать рекомендациям завода производителя.
Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.
Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его необходимо заменить.
Установка тормозного барабана
Аналогичный порядок работ, проделываем с противоположной стороны. Порядок сборки барабана происходит строго в обратной последовательности.
После окончания работ необходимо проверить регулировку ручного тормоза. Для этого включите ручник и посмотрите качество его работы.
Как снять задний барабан рено логан
Демонтаж и монтаж тормозного барабана автомобиля Рено Логан
Тормозной барабан снимают для его замещения при неисправности или износе рабочей плоскости (максимально допустимый диаметр барабана автомобиля с двигателем 1,4 л – 181,25 мм, с двигателем 1,6 л – 204,45 мм), а также для наблюдения состояния тормозных механизмов, замещения тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с участием домкрата на опоры). Рычаг стояночного тормоза обязан быть опущен до ограничения вниз (автомобиль расторможен).
Вам понадобятся: ключ для болтов колес, торцовая головка «на 30», монтажная лопатка (две), штангенциркуль.
1. Включите I передачу и поставьте упорные бруски под передние колеса.
2. Демонтируйте декоративный колпак заднего колеса (см. «замена колеса»).
3. С участием тонкого зубила и молотка осторожно выпрессуйте защитный колпачок из ступицы.
4. . демонтируйте его.
5. Отпустите зажим гайки ступицы и болтов фиксации колеса.
6. Вывесите заднее колесо и поставьте заднюю часть автомобиля со стороны снимаемого барабана на подпорку. Демонтируйте заднее колесо.
7. Удостоверьтесь в том, что рычаг стояночного тормоза автомобиля Рено Логан опущен до ограничения вниз (автомобиль расторможен).
8. Открутите гайку задней ступицы.
Не применяйте гайку ступицы вторично.
9. . демонтируйте тормозной барабан одновременно с подшипником с цапфы ступицы.
10. Проверьте штангенциркулем диаметр рабочей плоскости. Если диаметр преувеличивает максимально допустимый, барабан подлежит замене.
Тормозные барабаны замещайте парами (левый и правый одновременно).
11. Проконтролируйте мягкость вращения и отсутствие люфтов подшипника ступицы. При надобности подмените подшипник (см. «замена подшипника задней ступицы автомобиля Renault Logan»).
Не выпрессовывайте без крайней надобности подшипник из тормозного барабана. Демонтированный подшипник повторному использованию не подлежит.
12. Точно также демонтируйте и проконтролируйте правый тормозной барабан.
13. При монтаже прежнего барабана демонтируйте напильником буртик на рабочей плоскости барабана, образовавшийся в следствии изнашивания.
14. Приведите в исходное состояние редуктор зазоров (см. п. 21 «замена тормозных колодок тормозного механизма заднего колеса»).
15. Сведите тормозные колодки двумя монтажными лопатками.
16. Поставьте барабан в порядке, обратном снятию. Гайку ступицы полностью зажмите моментом 175 Н·м (17,5 кгс·м).
Передвигать транспортное средство при незатянутой гайке ступицы запрещено, так как при этом будет поврежден сепаратор подшипника.
17. Откорректируйте зазор меж тормозными колодками и барабаном, надавив 10–15 раз на педаль тормоза. При каждом надавливании обязан быть слышен удар регулятора. Как только щелчки прекратятся, это означает, что зазор размещен.
18. Запрессуйте в ступицу защитный колпачок.
19. Поставьте колесо и декоративный колпак (см. «замена колеса автомобиля Рено Логан»).
20. Проконтролируйте мягкость вращения колеса. Разрешается легкое задевание барабана о колодки.
Как снять задний тормозной барабан без съемника на Сандеро, Логан
Для просмотра онлайн кликните на видео ⤵
Попробуйте это! Не большая фишка как снять тормозной барабан на Рено Сандеро Логан Подробнее
Снятие тормозного барабана на Рено Логан Подробнее
Renault 11. Как снять барабан без съёмника + задние колодки. Подробнее
Съемник заднего тормозного барабана своими руками Logan Подробнее
Снятие тормозного барабана Renault Logan (brake drum) Подробнее
Замена задних тормозных колодок Рено Логан, Логан2, Сандеро, Сандеро2, Симбол, Лада Ларгус Подробнее
Замена тормозных колодок и тормозных барабанов на Рено Логан 1-2, Дастер, Сандер, Ларгус, Гранта Подробнее
Рено логан снятие тормозного барабана Подробнее
Как снять тормозной барабан Рено Сандеро Renault Sandero Подробнее
Съемник заднего барабана Рено Логан Подробнее
Как снять тормозной барабан на рено логан. Когда он заклинил. Подробнее
Renault Sandero Замена задних колодок трос ручника Авторемонт Подробнее
Причина подклинивания заднего колеса Логан Подробнее
Снять тормозной барабан за 15 минут Авео. Подходит почти для любого авто. remove the brake drum Подробнее
Логан Регулировка подводящего механизма стояночного тормоза без снятия барабана Подробнее
Замена задних колодок Lada Largus Renault Logan Dacia Logan MCV Подробнее
Болтается ручник у Логана и как снять задний тормозной барабан у Логана Подробнее
Как снять тормозной барабан без съемника Подробнее
Замена задних тормозных колодок.Рено.Дачия Логан.204.45мм. Подробнее
Снятие и установка тормозного барабана Renault Logan 2004-2015
Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана автомобиля с двигателем 1,4 л – 181,25 мм, с двигателем 1,6 л – 204,45 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
Вам потребуются: ключ для болтов колес, торцовая головка «на 30», монтажная лопатка (две), штангенциркуль.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Снимите декоративный колпак заднего колеса (см. «Замена колеса» ).
3. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы.
4. . и снимите его.
5. Ослабьте затяжку гайки ступицы и болтов крепления колеса.
6. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.
7. Убедитесь в том, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).
8. Отверните гайку задней ступицы.
Не используйте гайку ступицы повторно.
9. . и снимите тормозной барабан вместе с подшипником с цапфы ступицы.
Тормозной барабан выполнен за одно целое с задней ступицей.
10. Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр превышает максимально допустимый, барабан подлежит замене.
Тормозные барабаны заменяйте парами (левый и правый одновременно).
11. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник (см. «Замена подшипника задней ступицы» ).
Не выпрессовывайте без крайней необходимости подшипник из тормозного барабана. Демонтированный подшипник повторному использованию не подлежит.
12. Аналогично снимите и проверьте правый тормозной барабан.
13. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
15. Сведите тормозные колодки двумя монтажными лопатками.
16. Установите барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 175 Н·м (17,5 кгс·м).
Перемещать автомобиль при незатянутой гайке ступицы запрещено, так как при этом будет поврежден сепаратор подшипника.
17. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, это означает, что зазор установлен.
18. Запрессуйте в ступицу защитный колпачок.
19. Установите колесо и декоративный колпак (см. «Замена колеса» ).
20. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.
