Замена подшипников якоря угловой шлифовальной машины своими руками

Замена подшипников якоря угловой шлифовальной машины своими руками

Подробный фото отчет по замене подшипников якоря угловой шлифовальной машины (болгарки) 1400 Вт 220В.

Угловая шлифовальная машина получила свое прозвище “болгарка” еще во времена Союза. Потому что, в то время этот инструмент изготавливался и поставлялся из Болгарии. Болгарка в арсенале домашних инструментов самый универсальный и многофункциональный помощник. Болгарка в работе подвергается сильным и не равномерным нагрузкам и длительным промежуткам эксплуатации, поэтому и неисправности случаются чаще, чем с другими электроинструментами.

В моей болгарке при включении появился посторонний призвук и повышенная вибрация. Дальше эксплуатировать инструмент с такими признаками себе дороже.

Ремонт болгарки начинаем с отвинчивания четырех винтов крышки редуктора.

Поддевая отверткой, снимаем крышку редуктора в сборе со вторичным валом и шестерней. Подшипник вторичного вала оказался рабочим, без люфтов и заеданий.

А вот передний подшипник якоря – полностью рассыпался. Шарики подшипника лежали в смазке редуктора, стопорное кольцо малой шестерни изношено с одной стороны. Для замены переднего подшипника нужно в первую очередь отвинтить крышки контактных щеток якоря и извлечь щетки.

Потом отвинчиваем четыре винта крепления редуктора болгарки к статору и извлекаем якорь вместе с корпусом редуктора.

Для снятия и установки стопорного кольца шестерни якоря необходимо изготовить нехитрый инструмент. Для этого я применил старые ножницы. У ножниц на наждаке были сточены кончики, как на фото.

Вот такой вид оказался у моего стопорного кольца. Для удобства монтажа стопорного кольца при сборке редуктора, кончики ножниц были нагреты газовой горелкой докрасна и согнуты под прямым углом к плоскости ножниц. Затем опять нагреты и остужены в машинном масле.

После демонтажа шестерни якоря я извлек якорь из корпуса редуктора. Вот такой вид у переднего подшипника якоря.

Покупаем в магазине новые подшипники и стопорное кольцо, продолжаем ремонт болгарки.

Наружная обойма подшипника якоря извлекается из корпуса редуктора легким постукиванием по металлической отвертке, вставленной с внутренней стороны корпуса редуктора в канавку обоймы . Важно не допустить перекоса обоймы при выпрессовке.

А вот внутренняя обойма подшипника плотно сидела на валу якоря.

Для ее демонтажа я использовал стандартный леркодержатель для нарезки резьбы.

С него были выкручены шпильки для вращения при нарезке резьбы. А сам леркодержатель установлен на обойму подшипника, таким образом, чтобы винты для фиксации лерки, попали в канавку обоймы подшипника. Затем равномерно с каждой стороны завинчиваем винты и таким образом надежно крепим леркодержатель на обойме. Теперь захватываем лапами съемника за леркодержатель и снимаем обойму с вала.

Вот такой вид имел передний подшипник якоря моей болгарки.

Новые подшипники необходимо заправить смазкой. Для этого нужно острое шило, смазка Литол 24 и оправка для монтажа крышек подшипника. Для смазки закрытого подшипника нужно снять крышку поддев ее шилом, как на фото.

Теперь заправляем подшипник смазкой и ставим крышку на место.

Чтобы без повреждений поставить крышку в подшипник нужно подобрать оправку по диаметру немного больше наружного диаметра крышки подшипника. Я применил головку торцового ключа.

Подшипники смазаны. Передний подшипник запрессовываем в корпус редуктора с помощью наружной обоймы старого подшипника и фиксируем его фланцем.

На якоре наждачной бумагой Р1000 чистится коллектор якоря. Канцелярским ножом, аккуратно, без большого нажима чистим дорожки между ламелями коллектора. И после этих операций коллектор тщательно протираем хлопчатобумажной салфеткой, смоченной уайтспиритом или другим растворителем.

Дальше необходимо запрессовать вал якоря во внутреннюю обойму переднего подшипника. Для этого корпус редуктора размещаем на деревянную поверхность подшипником вверх. Вал якоря вставляем в обойму подшипника сверху и легким постукиванием, через оправку, по заднему подшипнику якоря садим якорь на место.

Ставим на вал якоря маленькую шестерню. Если после установки шестерни канавка для стопорного кольца вышла за торец шестерни то установка произведена правильно. Ставим стопорное кольцо на место.

Если канавка не вышла из-за торца шестерни или вышла наполовину вал нужно еще посадить в корпус.

После этих операций снимаем с вала якоря старый задний подшипник и устанавливаем новый. Якорь с редуктором помещаем в статор и завинчиваем четыре винта крепления редуктора. Проверяем вал на вращение. Вал должен легко без заеданий вращаться в подшипниках. Ставим на место контактные щетки и завинчиваем их крышки. Теперь закладываем специальную смазку для УШМ в редуктор болгарки и ставим на место крышку редуктора со вторичным валом.

Завинчиваем четыре винта крепления и проверяем болгарку, включив в сеть.

Болгарка должна быстро набирать обороты и работать без посторонних призвуков. На этом ремонт болгарки можно считать завершенным. Удачи в работе!

Как снять подшипник с якоря электроинструмента: несколько дельных советов

Сегодня у многих домашних умельцев и профессиональных мастеров есть целый арсенал электроинструментов, которые помогают справляться с бытовыми и ремонтно-строительными задачами. Перфораторы, лобзики, болгарки, дрели – все они существенно упрощают и ускоряют работы. Однако случается, что электроинструмент выходит из строя. Не стоит спешить и отправлять его на помойку из-за этого. В связи с интенсивной эксплуатацией детали изнашиваются, соответственно оборудование не может работать в нормальном режиме. Если знать, как снять подшипник с якоря электроинструмента, можно продлить жизнь своему “помощнику”. Своевременная замена и смазка деталей позволяет эксплуатировать прибор в течении более продолжительного времени.

Главная задача двигателя электроинструмента — это вращение. Якорь является той важной частью прибора, которая заставляет рабочий механизм вращаться. Срок эксплуатации детали зависит от мощности и частоты вращения, а также активности применения оборудования. Чтобы уменьшить трение во время движения деталей, нужны подшипники. Именно они обеспечивают плавное вращение и улучшают ход рабочего механизма электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз.

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на двигателе электроинструмента нужно уделять должное внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать. Если вовремя не снять подшипник с якоря, то в запущенном виде при вращении начнут между собой касаться неподвижная и движущаяся части. А это в свою очередь грозит серьезной поломкой электродвигателя. При этом потребуется замена ротора либо якоря. Проверить подшипники довольно просто. Для этого необходимо установить двигатель на твердой поверхности, сверху на него положить руку и вращать вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки или почувствуете неравномерное вращение, это станет первым звонком к тому, что необходимо снять подшипник с якоря и устранить неисправность.

В любом подшипнике есть люфты, то есть зазоры. Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Необходимо проверить люфты:

  • радиальные, или продольные. Для этого нужно положить двигатель на твердую поверхность и рукой попытаться отклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых моделей электроинструментов отклонения должны быть едва заметны;
  • осевые. Проверка в данном случае более простая. Необходимо взять рукой вал и потянуть на себя или толкнуть в противоположную сторону ротор. В двигателях бытовых приборов отклонения не должны превышать 3 мм. Чем ближе этот показатель к нулю, тем лучше.

Если во время разборки электродвигателя вы заметили следы трения деталей, значит, произошел износ подшипников. Необходимо сразу же снять подшипник с якоря и произвести замену запчастей. Это позволит избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Как снять подшипник с якоря болгарки?

Сегодня домашние и профессиональные мастера используют несколько методов решения данной проблемы. При возникновении необходимости снять подшипник с якоря болгарки или другого инструмента сделать это можно с помощью таких приспособлений:

  1. Съемников. Это специальные устройства, которые позволяют легко и безопасно снять с якоря болгарки подшипники разных размеров. Использование съемников практически не требует применения физической силы даже при условии плотной посадки подшипника. Благодаря механизму центрирования обеспечивается одновременная установка захваток устройства. Оно может использоваться в любых положениях. Перед тем, как снять подшипник, нужно очистить вал якоря болгарки от старой смазки, стружки, песка, чтобы ничего не мешало вынуть деталь. Механизм центрирования позволяет съемнику точно занять посадочное место. Если подшипник цел, а процесс демонтажа осуществляется для ревизии, вытягивать его следует за внутреннее кольцо, чтобы не повредить. Для больших валов якоря болгарки используют массивные съемник с тремя или четырьмя лапами захвата, а для маленьких подойдут устройства со сменными пластинами или планками.
  2. Молотков, зубил, гаечных ключей и других подручных инструментов. В данном случае, чтобы снять подшипник с якоря болгарки, его греют газом, сжимают тисками, стачивают, рубят и производят множество других операций. Эти способы, конечно, могут оказаться действенными, однако существует большой риск, что посадочное место детали будет механически повреждено. Да и зачастую сам подшипник после таких манипуляций без съемника окажется непригоден к дальнейшему использованию. К тому же исполнитель может получить травму вследствие попадания в лицо, глаза или голову кусков обоймы, которые разлетаются после ударов.

Как показывает практика, более эффективными в данной ситуации оказываются съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и произвести осмотр деталей или их замену. Если вам приходится периодически проводить подобные операции, следует обзавестись таким полезным приспособлением. Использование подручных устройств допустимо лишь в том случае, если вы имеете опыт ремонта электроинструментов и требуется срочная замена детали.

Особенности напрессовки подшипника на якорь двигателя

После того, как вам удалось успешно снять подшипник с якоря, необходимо провести ряд нужных манипуляций перед сборкой оборудования. Если вы устанавливаете новые детали, необходимо, чтобы они точно по ширине, а также внутреннему и внешнему диаметру совпадали со старыми подшипниками. Важно, чтобы при монтаже внутрь изделия не попала грязь или пыль, ведь это может привести к коррозии, появлению сколов и разного рода повреждений. Насаживание подшипника на якорь происходит с помощью металлической трубы, которую предварительно нужно смазать. В процессе напрессовки важно следить, чтобы не было перекосов. Следует также соблюдать такие нюансы:

  • смазывать подшипники специальным густым веществом. Оно может быть влагостойким;
  • смазкой заполняется лишь ½ (для оборудования с вращением до 300 оборотов в минуту) или 1/3 (для более скоростных инструментов) подшипниковой камеры. Больше вещества накладывать не стоит, ведь все лишнее все равно выдавиться во время вращения.

Иногда процесс насаживания подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако нужно быть очень осторожным в данном случае и следить, чтобы деталь не нагревалась выше 100 0С.

Читать еще:  Какая должна быть компрессия на ваз 2109

Зная, как снять подшипник с якоря болгарки, дрели, перфоратора или пылесоса, вы сможете самостоятельно произвести ремонт оборудования, заменить детали или сделать профилактический осмотр. Это позволит существенно сэкономить семейный бюджет. А все необходимые для замены детали можно выгодно купить в интернет-магазине “ToolParts”. Вас ожидает большой выбор комплектующих по приемлемым ценам.

Подшипник якоря Makita — как снять?

Для просмотра онлайн кликните на видео ⤵

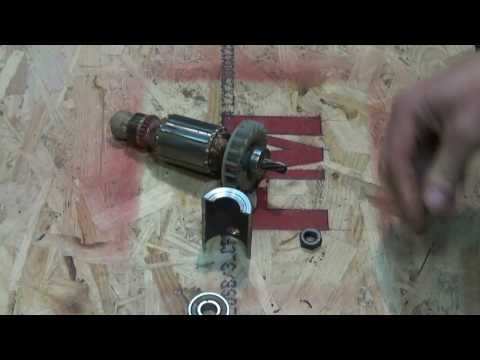

Как Снять Подшипник с Якоря Если Нет Съемника Новое Видео Из Мастерской Подробнее

Как снять подшипник с вала, якоря генератора без съемника Подробнее

Как обслужить Makita 9558 Как поменять подшипники на УШМ Вывалилась кнопка Подробнее

Ремонт Болгарки Своими Руками (Замена Подшипника) Подробнее

Самодельный СЪЕМНИК для подшипников якоря двигателя. Подробнее

КАК СНЯТЬ ПЕРЕКОСНЫЙ ПОДШИПНИК С ПЕРФОРАТОРА MAKITA HR2450 press yourself to repair 打孔机的修理 #Makita Подробнее

Makita 2450 странно гудит Про резинки / Замена подшипника Ремонт перфораторов Макита Подробнее

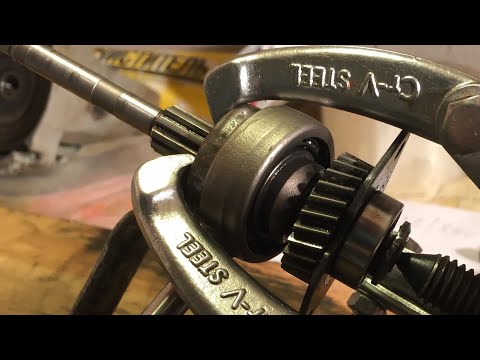

Как снять подшипник с якоря, когда нет доступа для съёмника Подробнее

Как снять подшипник на перфораторе Макита Подробнее

festool ts 55 ebq как снять подшипник с якоря без съемника Подробнее

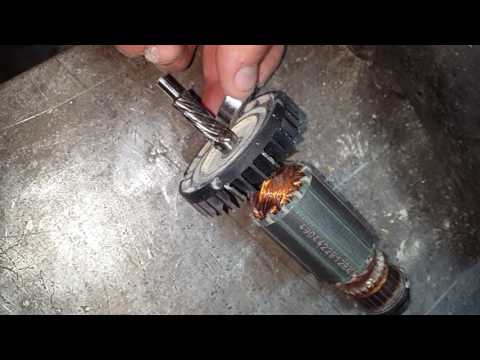

как снять подшипник с якоря болгарки Подробнее

✅СЪЕМНИК для Подшипников Якоря Двигателя Болгарки😲Своими Руками👍DIY Small Bearing PULLER Power tool Подробнее

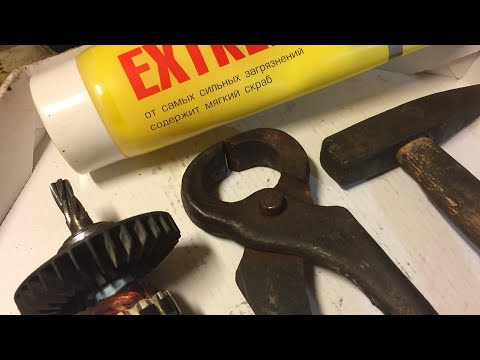

Как НЕ сломать? ▶ Как правильно снять подшипник с вала, ремонт болгарки Бош. ▶ Александр М. Подробнее

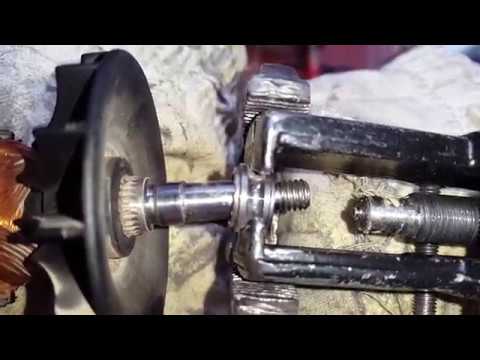

Самодельный съёмник для маленьких подшипников за 30 минут Подробнее

Ремонт перфоратора Bosch 2-26 замена подшипника.. Подробнее

Как поменять подшипники болгарка Makita 9565. (подручными средствами) Подробнее

#125 Самый безопасный способ как снять якорь с редуктора болгарки. . Подробнее

как поменять подшипники на болгарке Подробнее

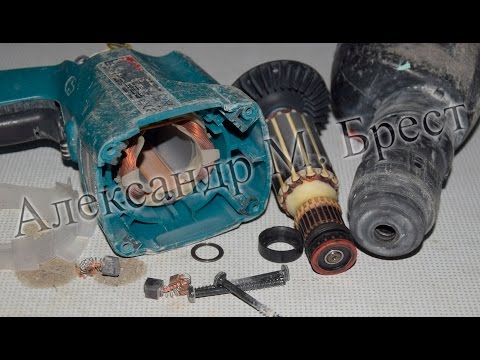

Как поменять ротор на Makita GA 5030 Ремонт инструмента в Бресте Замена якоря Подробнее

Как снять подшипник

Компания Подшипник.моби более 20 лет работает на рынке реализации шарикоподшипников различных модификаций от лучших отечественных и зарубежных производителей. Прямые договоры с поставщиками позволяют выдерживать умеренную ценовую категорию при безупречном качестве. Мы можем не только подобрать для вас оптимальные изделия по приемлемой стоимости, но и порекомендовать методику демонтажа и замены элемента на бытовой технике, электроинструменте, автомобилях и пр. Наш специалист расскажет об основных моментах – читайте о них в нашей статье.

Как снять подшипник без съемника с вала электродвигателя, якоря генератора, перфоратора и другого электроинструмента

Когда нет специальных приспособлений для демонтажа и замены элемента, а инструмент срочно необходим для работы, можно воспользоваться различными приспособлениями, которые можно найти даже в полевых условиях. Предварительно следует разобрать оборудование, чтобы избежать возможных повреждений других компонентов, поскольку применяемый инструмент может соскочить.

Если деталь изношена полностью и подлежит утилизации, можно воспользоваться деревянными подкладками и обычным молотком, при помощи которого равномерными ударами по обойме деталь постепенно снимается. Если подобный способ не подходит, в качестве импровизированного съемника можно воспользоваться двумя рожковыми ключами в качестве рычага. С двух сторон необходимо подложить небольшие деревяшки, чтобы не повредить корпус, и постараться равномерными усилиями сдвинуть изделие.

Можно также воспользоваться тисками, зажав вал губками с обязательными прокладками. Даже при большом прикипании усилия достаточно, чтобы произвести демонтаж без повреждения основных деталей.

Как снять подшипники с коленвала автомобиля

Без съемника, при отсутствии стандартных приспособлений, потребуется эстакада или гаражная яма. Одним из самых эффективных методик является демонтаж при помощи обычного зубила, не требующий специальных знаний. Старый элемент просто раскалывается при помощи удара молотка и устанавливается новый. Главной задачей при выполнении работ — избежать повреждений и не травмироваться. Целесообразно использовать щадящую методику и защитные приспособления.

Подобным образом решается задача, как снять ступичный подшипник.

Не менее эффективным способом является снятие детали при помощи инерционного крюка, изготовить который можно самостоятельно из арматурного отрезка или куска проволоки. Диаметр должен быть не менее 8 мм, а длина от 400 мм, один конец необходимо загнуть под углом 90 градусов, чтобы можно было зафиксировать внутреннюю обойму. Еще потребуется некое подобие полого цилиндра или старой тяжелой шестерни, в который будет свободно входить подготовленный металлический пруток, к обратной оконечности которого следует приварить перпендикулярно еще один небольшой отрезок, чтобы можно было держать рукой.

Когда приспособление готово, крюк цепляется за внутреннюю обойму, а шестеренкой следует возвратно-поступательными движениями бить в ограничитель до полного демонтажа детали.

Как снять подвесной подшипник с кардана на Газели

Перед демонтажом вала с двигателя необходимо сделать риски маркером относительно фланца ведущей шестеренки возле продолжения картера коробки передач для сохранения балансировки после установки. Затем последовательно производятся следующие действия:

  • открутить болты крепления кардана с фланцем заднего моста;
  • достать вал, снять стопорную шайбу, открутить болт и достать П-образную пластину;
  • ударив молотком по вилке, разъединить шлицы и демонтировать элемент;
  • перед установкой новой детали проверить наличие коррозии и нанести смазку.

При наличии съемника процедура облегчается.

Как снять подшипник со ступицы заднего колеса

Перед заменой в полевых условиях необходимо заблокировать автомобиль при помощи надежных упоров. Затем снять колесо, отвинтить болты, постучав по ним сначала медным молотком. Демонтируется тормозной барабан, отвинчивается центральная гайка, потом вытаскивается ступица. Когда внутренняя обойма «застывает» на валу, ее можно снять съемником или сбить зубилом. Подобную процедуру следует производить очень аккуратно, чтобы не повредить поверхность оси.Если верхняя обойма осталась, она выпрессовывается специальным приспособлением или выбивается. Если элемент рассыпается при усиленной эксплуатации, возможно потребуется замена всего узла в сборе.

Как снять внутренний подшипник без съемника со ступицы переднего колеса ВАЗ 2110

Демонтаж и замена п/ш требуется если слышен характерный хруст или гул, который доносится при движении от передних колес. Замену лучше производить при наличии специального приспособления и вспомогательных инструментов, чтобы избежать повреждения. Чтобы понять, как снять подшипник с полуоси передней ступицы самостоятельно, следует ознакомиться с пошаговым порядком действий:

  • установить автомобиль на эстакаду или ровную поверхность, потдомкратить вывесив колесо, затянуть ручной тормоз;
  • снять суппорт, тормозной диск, вывернуть стопорную гайку;
  • при помощи двух шпилек, вставленных в тормозной диск и вкрученных в ступицу до упора, следует сдернуть деталь с вала;
  • вывернуть болты шаровых опор и вытащить шрус из п/ш;
  • извлечь стопорное кольцо пассатижами;
  • при помощи съемника выпрессовать верхнюю обойму;
  • снять грязезащитное кольцо отверткой;

Перед установкой нового элемента тщательно зачистить и смазать посадочное место, проверить наличие повреждений. Сборка производится в обратном порядке.

Как снять подшипники с генератора ВАЗ 2110

Замена старых или изношенных элементов производится в заданной последовательности. Сначала надо ознакомиться со схемой крепления. Затем отсоединяются и демонтируются:

  • клеммы устройства и минусовые от аккумулятора;
  • защита картера;
  • генератор от рамы машины;
  • пластиковая задняя защитная крышка;
  • регулятор напряжения и щеткодержатели;
  • шкив с оси, зажав агрегат в тисках;
  • получив доступ к якорю, кожух из пластика и передний подшипник;
  • при помощи съемника вытащить задний элемент, при его отсутствии можно выбить аккуратно зубилом;

Перед установкой новых ш/п необходимо проверить посадочные места, удалить загрязнение и нанести смазку.

Как снять подшипник с ротора

Если вовремя не производить профилактическую замену ш/п, они начинают перегреваться, электродвигатель шумит и работает неэффективно. Возникает люфт, вращающийся ротор касается статора, что может привести к выходу мотора из строя и необходимости полной замены узла в сборе.

Проверку работоспособности элементов производят самостоятельно, поместив двигатель на ровную поверхность, надо провернуть вал, предварительно положив руку сверху.

Не должно быть никаких посторонних и механических звуков. Если вращение производится с рывками или есть посторонние шумы, значит необходима замена элементов.

Для демонтажа деталей желательно воспользоваться специальными съемными приспособлениями, которые различаются по параметрам и функционалу, в зависимости от размеров агрегата. Для массивных роторов можно использовать большие съемники с несколькими захватами, маленькие оснащены планками или сменными пластинками.

Для демонтажа упор производится на внутреннее кольцо, для облегчения использовать в качестве рычага обрезок трубы. Предварительно надо смазать вал литолом или машинным маслом.

Как снять подшипник с барабана стиральной машины Самсунг

В стиральных машинах шарикоподшипники обеспечивают равномерное и динамичное вращение барабана. Учитывая, что отжим производится при высоких оборотах и на элементы приходится повышенная нагрузка, они часто выходят из строя и подлежат замене, чтобы не допустить поломки основных узлов техники, ремонт которых достаточно дорогостоящий.

Если нет возможности пригласить мастера сервисной службы, можно производить замену самостоятельно, предварительно ознакомившись с пошаговой инструкцией. Предварительно предстоит разобрать машинку. Два элемента, большой и малый, меняются во втулке корпуса бака. Деталь большего диаметра выбивается при помощи металлического стержня внутрь, меньшего — наружу. Верхнюю обойму снимают, нанося молотком удары, приставив конец шпильки или прутка к краю. Чтобы избежать заклинивания, следует бить по всей окружности элемента равномерно, до полного выхода корпуса. После демонтажа п/ш, извлекаются сальники, тщательно очищается посадочное место. Затем монтируются новые детали и сборка производится в обратном порядке.

Как снять подшипник на стиральной машине Индезит

Обычно в бытовых стиральных машинках установлено два элемента, которые выполняют связующую функцию барабана со шкивом. Детали обеспечивают равномерное вращение при скоростных режимах отжима и стирке.

При бережной эксплуатации замена п/ш может потребоваться не ранее 5-6 лет, когда наступит естественный износ. Поломка может произойти при неправильной или чрезмерной загрузке белья, вызывающей дисбаланс, повреждению сальника из-за попадания воды, что вызывает коррозию и поломку.

Демонтаж и установка новых элементов достаточно просты, основная трудоемкость заключается в полной разборке стиралки, чтобы добраться до п/ш.

Перед началом работ следует подобрать новые изделия, в соответствии с модификацией техники, подготовить инструменты, расходные материалы, обязательно отключить электропитание. Вся вода должна быть слита, фильтры выкручены, отключены подводящие шланги.

Произведя разборку и достав барабан, надо его распилить по шву ножовкой или полотном по металлу, предварительно проделав отверстия по контуру на юбку для последующего дополнительного крепления.

Затем необходимо вытащить втулку, убрать сальник и при помощи съемника снять п/ш. При отсутствии специального приспособления, можно использовать пруток и молоток, равномерно постукивая по контуру обоймы.

После демонтажа, надо тщательно протереть посадочные места, устранив загрязнение и старую смазку, проверить наличие повреждений, установить новые детали и произвести сборку в обратном порядке.

Как снять подшипник с барабана стиральной машинки LG

Бытовая техника известного корейского производителя отличается хорошей надежностью, но некоторые детали и расходные элементы требуют периодической замены или обслуживания. Для самостоятельного извлечения п/ш следует предварительно отсоединить все коммуникации, слить остатки воды, разобрать стиралку, чтобы достать барабан.

Затем раскручиваются фиксирующие болты и узел разделяется на две части. При помощи подручных средств или специальных приспособлений выбиваются подшипники, полностью очищаются посадочные места, проверяется наличие повреждений и деформаций на всех деталях.

Монтаж новых элементов и обратная сборка производится в обратном порядке.

Как снять подшипник с барабана стиралки

Замена п/ш необходима в плановом порядке в соответствии с рекомендациями производителя или при возникновении постороннего шума во время вращения и подтекания. Для производства работ в домашних условиях предстоит разобрать практически весь бытовой прибор и вытащить бак, из которого предстоит извлечь барабан, чтобы получить доступ к подшипникам.

Учитывая, что п/ш на стиральных машинках обычно утилизируются и меняются на новые, можно их просто выбить с надлежащей осторожностью. Для этого использовать медный молоточек, зубило или мощную отвертку. Упор следует делать в обойму и удары производить по всему контуру, избегая перекоса. Перед установкой новых элементом, надо тщательно проверить все детали на предмет износа, очистить возможное окисление, коррозию и грязь, нанести смазку.

Читать еще:  Как установить противотуманные фары на авто ВАЗ 2107

Как снять подшипник с бетономешалки

Если в процессе работы на строительной площадке слышится характерный срип или стук, барабан агрегата начинает вращаться с рывками, надлежит срочно произвести ремонтные работы по замене шарикоподшипников, чтобы избежать более радикальных поломок. Элементы, установленные на валу, демонтировать вместе со шкивом. Для этого в последовательном порядке требуется разобрать агрегат:

  • снимается защитный короб, электродвигатель, груша;
  • отсоединяется ведущая шестерня;
  • отжимается стопорное кольцо и, при помощи съемного приспособления, снимается п/ш.

Если ремонт производится на стройплощадке и нет возможности воспользоваться съемником, рама подпирается и детали можно снять подручными средствами, соблюдая осторожность. Обычно используется молоток, деревянные подкладки и упор в виде зубила или мощной отвертки.

Как снять игольчатый подшипник с болгарки

Углошлифовальные машины или, как их еще именуют болгарки, достаточно востребованный электроинструмент на всех без исключения строительных объектах и производствах. Для производства оперативного ремонта в полевых условиях оборудование разбирается, извлекается внутренняя обойма п/ш с помощью отвертки или метчика подходящего диаметра, который можно вернуть до упора и таким образом деталь медленно снимется, двигаясь по резьбе.

Как снять подшипники с крупных двигателей

Для ремонта крупных силовых агрегатов разработано много специальных приспособлений, с помощью которых производится замена шарикоподшипников, сальников, ревизия и обслуживание. Но когда ремонт следует произвести срочно, в полевых условиях и без специальных приспособлений, следует действовать весьма осторожно, чтобы не повредить основные детали агрегата.

В большинстве случаев, деталь стараются выбить с помощью молотка или зубила или снять при помощи рычагов, в качестве которых подойдут обычные рожковые мощные ключи.

Если элемент прикипел на валу, после предварительной распорки к обойме приваривают скобу из проволоки и стараются сдернуть п/ш при помощи лебедки или гидравлического домкрата. Перед демонтажом элемент можно разогреть.

Как снять якорь с болгарки

Болгарки успешно решают задачи по обработке большого количества видов материалов. Разница в режимах их обработки, работа в условиях повышенного образования пыли из абразивных частиц способствует выходу из строя узлов и деталей болгарки. Достаточно часто выходит из строя ротор, как один из основных элементов электропривода. Ремонт ротора производится после полной разборки болгарки, где он представляет собой отдельный, не связанный с другими элементами узел. Информация о том, как выполняется такая разборка в данной статье.

  • Принцип работы двигателя болгарки
    • Устройство якоря
  • Как определить неисправность якоря УШМ
  • Как снять ротор с редуктора болгарки, пошаговое руководство, необходимые инструменты, видео
  • Трудности
  • Как снять подшипники в домашних условиях
  • Замена подшипника
  • Замена коллектора

Принцип работы двигателя болгарки

В качестве преобразователя электрической энергии сети в механическую, используется встроенный в конструкцию болгарки асинхронный коллекторный двигатель. Отличается он наличием щеточно-коллекторного узла, где щетки статора соприкасаются с ламелями коллектора и подводят ток к обмоткам ротора, соединенных с ними. Далее на проводник (ротор), находящийся в электромагнитном поле, образованном статором, действуют силы, согласно законов этого поля, которые собственно и заставляют его вращаться.

Схема работы болгарки. Источник здесь

Устройство якоря

Ротор представляет собой сборочный узел в виде вала с опорами на подшипниковых узлах. На валу размещен круглый сердечник, в пазах которого намотаны обмотки из медного, покрытого изоляцией провода. На одном из концов вала установлен коллектор, на другом — ведущая шестерня, которая передает вращающий момент на рабочий шпиндель болгарки.

Как определить неисправность якоря УШМ

Исправный ротор для Макита УШМ 9069 MAX. Фото 220Вольт

Одним из эксплуатационных преимуществ асинхронных коллекторных двигателей является сохранение оборотов шпинделя при изменении нагрузки. Поэтому по внешним признакам (частота вращения, тональность звука при работе) определить работу болгарки с перегрузкой практически невозможно. Главным фактором здесь будет температура корпуса УШМ, повышение которой не сразу можно заметить при работе в перчатках.

Именно высокая температура является причиной, по которой происходит оплавление изоляции на обмотках ротора. Двигатель начнет работать с перебоями и конечном итоге остановится. При перегреве болгарки могут отпаяться контакты обмоток ротора с коллектором, что приводит к разрыву электрической цепи. Наличие межвиткового замыкания обмоток делает возможным вращение вала в разных направлениях.

При наличии повышенного искрообразования (как причина межвиткового замыкания обмоток ротора или плохого его контакта с коллектором) в щеточно-коллекторном узле, следует выполнить проверку работы электрической части болгарки.

Диагностика начинается с визуального осмотра всех элементов болгарки. Последовательный разбор позволяет полностью осмотреть все конструктивные элементы со всех сторон. Снятый с болгарки якорь необходимо осматривать под ярким освещением. Оплавившиеся провода со следами гари, разрывы проводов, нарушение в местах соединений обмоток — наличие таких дефектов требует ремонта ротора или его замены. Можно также обратить внимание на появившийся специфический запах от подгоревшей изоляции.

Если внешний осмотр не дал результатов, поиск причин неисправностей продолжается с помощью прозвонки электрических цепей приборами (мультиметр, индикатор короткого замыкания и другими).

Как снять ротор с редуктора болгарки, пошаговое руководство, необходимые инструменты, видео

Для снятия ротора используется общедоступный слесарный инструмент и приспособления: молотки, отвертки, гаечные ключи, съемники, щетки с мягкой щетиной, салфетки для протирки деталей и другие. Порядок выполнения операции одинаков для всех моделей, различия возникают из-за конструктивных исполнений отдельных узлов и деталей. Выполняется он следующим образом:

  • извлекаются щетки из обойм держателей с целью сохранения своей целостности;
  • отделяется редуктор от корпуса кожуха электрической части;
  • снимается крышка редуктора;
  • откручивается гайка или снимается стопорное кольцо, фиксирующее ведущую малую шестерню на валу ротора;
  • якорь извлекается вместе с шестерней и подшипником (возможны варианты без подшипника и шестерни);
  • подшипники снимаются съемником при наличии большого люфта и необходимости замены;
  • все детали и узлы протираются щеткой с мягкой щетиной и салфетками.

В следующем видео показана полная разборка болгарки модели Бош. В нем как раз показан общий порядок разборки без детализации отдельных операций.

Подробный ремонт болгарки модели Макита с заменой вышедшего из строя ротора, автор описывает в следующем видео. Дефект ротора отчетливо виден при его визуальном осмотре. В модели болгарки Макита снятие ротора и сборка болгарки после его замены производится технологически просто без применения специальных приспособлений.

В следующем видео на болгарки модели ДВТ заклинило шпиндель. Причина дефекта — рассыпался подшипник ротора, находящийся в корпусе редуктора. Ведущая шестерня при съеме ротора из редуктора освобождается откручиванием фиксирующей гайки. Автор на конкретных примерах показывает, к каким последствиям для ротора и других частей болгарки может привести работа на неисправных подшипниковых опорах.

В обзоре болгарки модели Спарки в следующем видео выполнена полная разборка всех составляющих компонентов УШМ. Автор, имеющий за плечами большой опыт ремонта болгарок разных моделей, дает краткие характеристики особенностей конструкции некоторых сборочных узлов и деталей. Так отмечается легкое снятие от руки ротора болгарки из корпуса редуктора.

Однако не во всех моделях удается снять ротор с редуктора без проблем. В следующем видео на болгарке модели Интерскол некоторые пользователи выполняют данную операцию с целенаправленным повреждением некоторых деталей, например, крыльчатки. Автор описывает другой вариант без ущерба конструкции деталям болгарки, основанный на знании законов физики. Различие в инерционных свойствах элементов с разной массой лежит в основе описанного в видео способа. Более тяжелый ротор, используя силу инерции, выходит из посадочного места нижней обоймы подшипника.

Ремонт болгарки модели Электроприбор описан автором в следующем видео. Здесь причиной износа щеток стали вышедшие из строя подшипники ротора. Для их замены ротор был снят из болгарки. Процесс снятия из редуктора в видео отсутствует. Автор в комментариях утверждает, что выпрессовал подшипник из редуктора. Однако конструкции, где подшипник фиксируется в опоре с помощью пластин, прикрученных к корпусу редуктора, такой метод не подходит. Здесь применим способ, описанный ранее с использованием инерционных свойств массивных деталей или при помощи выполнения технологического отверстия в крыльчатке, через которое откручиваются крепления фиксирующей пластины.

В следующем видео описывается ремонт редуктора с заменой изношенных шестерен, для чего необходимо снять ротор. Данная операция выполняется с помощью молотка (обязательно деревянного или резинового!). Легкими ударами по корпусу редуктора производится выпрессовка подшипника ротора. Важно: при плотной посадке, возможно нанести повреждения некоторым частям корпуса подшипника.

Трудности

В домашних условиях не всегда можно найти съемники, которые специально сконструированы для выпрессовки подшипников или других деталей определенного типоразмера. В некоторых конструкциях подшипниковых узлов вообще не предусмотрено применение съемников, здесь существует совсем другие подходы к решению проблемы снятия якоря.

Как снять подшипники в домашних условиях

Такой подход, например, применяется при снятии ротора с редуктора в следующем видео, во время ремонта болгарки модели Stern. Фиксирующая пластина не дает возможность снять подшипник прямой выпрессовкой. Ранее в тексте упоминался способ открутить крепеж пластины через технологические отверстия в крыльчатке. Автор данного видео применяет этот метод.

Отсутствие «штатных» съемников можно компенсировать подобными приспособлениями, применяемыми в других областях техники. В следующем видео такой съемник взят из области автомобилестроения, где он используется для снятия шаровых опор.

В случае отсутствия каких-либо съемных приспособлений, можно попробовать корпус редуктора снять с подшипника ударным способом. У автора следующего видео при ремонте одной из моделей Макиты это получилось.

Замена подшипника

Во время диагностики неисправностей частым дефектом является повышенный люфт подшипников ротора. Во избежание больших неприятностей следует их заменить.

При замене подшипников ротора в болгарке ДВТ в домашних условиях, в следующем видео используются любые подручные средства. Ротор выдавливается с помощью металлического стержня отвертки и гаечного ключа с опорой на прилив внутри корпуса редуктора. Выполнять это действие не слишком удобно, но в конечном итоге оно достигает своей цели.

В следующем видео получил дальнейшее развитие способ раскручивания крепежа фиксирующей пластины к корпусу редуктора подшипника через технологические отверстия в крыльчатке. Так как крыльчатка пластмассовая, эффективно прожечь отверстия нагретым стержнем, например, гвоздем. Для сохранения балансировки рекомендуется сделать сразу два отверстия.

Замена коллектора

Заменой лишь одного коллектора устранить неисправность не удастся. Полностью пропитанный якорь при снятии коллектора повредит оставшиеся на роторе обмотки. Новый коллектор к старым выводам обмоток приспособить практически невозможно. Поэтому лучше при замене коллектора выполнить одновременно и перемотку новых обмоток. Наиболее технически простой вариант (значительно более дорогой) – это заменить полностью ротор.

Снятие подшипников.

Подавляющее большинство (приблизительно 90%) подшипников качения никогда не удаляются из механизма машины. Они остаются на машинах или заводах, пока вся машина не будет утилизирована.Вот почему замена подшипников затрагивает в основном большие подшипники качения и подшипники для важных механизмов, где осмотр и замена их являются частью плановых профилактических программ технического обслуживания.

Легкость снятия подшипников качения обычно зависит от возможностей демонтажа, рассмотренных и включенных в конструкцию машины.В частности, при работе с машинами или устройствами, которые, как известно, требуют особого обслуживания в течение срока их службы, есть довольно простые и эффективные конструктивные особенности, которые могут значительно облегчить удаление подшипников.Такими конструктивными особенностями могут быть винты, демонтирующие резьбу и отверстия или подходящие пазы или углубления в корпусах или валах.

Для демонтажа подшипников требуется некоторая базовая подготовка, аналогичная установке подшипников качения. Она включает тщательное изучение руководств, чертежей и процедур обслуживания, которые содержат соответствующую информацию.

Чтобы обеспечить успешную замену подшипника, все поверхности машины, окружающие обрабатываемый участок, должны быть очищены, чтобы исключить попадание даже малейших загрязнений, включая производственное сырье и отходы.Все используемые инструменты и вспомогательное оборудование должны быть чистыми и в хорошем состоянии.В принципе, демонтаж подшипника является противоположным процессу монтажа.

Читать еще:  Как сделать сброс ТО; видео

Сначала необходимо демонтировать подшипники, которые разболтаны в процессе их использования.

Отдельные типы подшипников также имеют некоторые преимущества при удалении.

Механические средства, такие как молоток могут легко демонтировать подшипники малого размера.

Несколько специальных инструментов для демонтажа доступны для удаления подшипников. Например, зубчатые инструменты, которые обычно используются для подшипников среднего и крупного размера, состоят из шпинделя, который действует либо механически, либо гидравлически в сочетании с различными размерами лап и ножек. При сборке в 2 или 3 ножки инструменты могут соответствовать индивидуальным требованиям к использованию.

В случае, если на пути подшипника находится помеха, для снятия подходит специальный пресс.

Считается, что когда подшипники планируют использовать повторно или удалять с помощью прессового метода, необходимо строго избегать любых передаточных сил через элементы качения.Положение подшипников, смонтированных на валах с помощью переходных втулок, должно быть отмечено на валу, чтобы обеспечить легкую опорную базу.После маркировки положения крепежный язычок запирающего устройства должен быть согнут. Контргайка ослаблена, но не полностью удалена.

Чтобы полностью демонтировать подшипник, он приводится в движение с помощью ударов молотка по его окружности.

Если подшипник расположен близко к концу вала, ослабление подшипника также может быть завершено нанесением пары ударов.Подшипник можно снять, только если его путь он свободен, а контргайка и стопорная шайба полностью удалены.После удаления подшипника переходную втулку можно легко снять.

В случае подшипников, установленных на втулках, сначала необходимо освободить осевую фиксацию этой втулки. Только после этого может быть выполнено удаление подшипника.

Втулка вытягивается со своего места с помощью гайки фитинга.Чтобы свести к минимуму трение между поверхностью подшипника и боковой поверхностью гайки, поверхности следует слегка смазывать маслом, смазкой для подшипников или проникающим маслом.

Снятие подшипников с помощью метода впрыска масла.

Снятие малогабаритных подшипников скольжения легко завершается с использованием простых механических инструментов и оборудования.Однако при демонтаже больших силовых подшипников, список необходимых для их снятия инструментов становится больше.

Для таких механизмов рекомендуется использовать методы гидравлического демонтажа.При применении гидравлических средств даже очень большие и тяжелые подшипники могут быстро и эффективно демонтироваться.

Кроме того, демонтаж подшипников с помощью гидравлических инструментов обычно исключает возможность механического повреждения подшипника или смежных деталей, в частности, связывания или забивания тяжелых компонентов.

Заметка:

Замятые подшипники могут внезапно отсоединиться со своих мест, когда их удаляют с помощью метода впрыска масла. Это может привести к тому, что подшипники выпрыгнут со своего места с высокой скоростью, риском опасности и серьезной травмы.

Соблюдайте рекомендации по технике безопасности и рекомендации, предоставленные производителем гидравлических инструментов.Убедитесь, что все детали, демонтируемые гидравлическим способом, защищены от случайного падения или срыва.По соображениям безопасности связанная контргайка должна быть ослаблена только по мере необходимости, но не полностью удалена.

Контргайку следует снимать только тогда, когда подшипник полностью свободен и снят с места установки.Простым и универсальным инструментом для монтажа и демонтажа подшипников качения является гидравлическая гайка.На фото пример, как это устройство используется для демонтажа большого сферического роликового подшипника, установленного на отводящей втулке.

Для демонтажа подшипника необходимо применять такую же процедуру, как описано рисунком. Вместо стандартной контргайки используется соответствующая гидравлическая гайка.Гайка навинчивается на резьбу отводящей втулки как можно дальше.

Когда гидравлическая гайка находится в своем положении, применяется дополнительный осевой упор (например, гайка вала), чтобы предотвратить опускание подшипника. Гидравлическое давление применяется только тогда, когда дополнительная гайка вала надежно закреплена.Втулка будет выталкиваться из своего положения посредством осевого перемещения поршня.

Основное преимущество гидравлических гаек заключается в том, что они также могут использоваться для машин и подшипниковых устройств, обычно не предназначенных для снятия подшипников с помощью гидравлических мер.

В случае, если подшипники установлены непосредственно на конических валах, требуемые отверстия должны быть предусмотрены на конце вала, чтобы можно было применять метод впрыска масла.

Чтобы обеспечить правильное подсоединение масла, подходящие резьбы должны быть обработаны на конце отверстия вала для впрыска масла. Это также позволяет вставлять винтовые заглушки для герметизации масляного канала и предотвращения попадания загрязнений.

Мелкие канавки, расположенные по окружности опорного гнезда обеспечивает распределение давления масла.

Для демонтажа такого подшипникового узла крепежный язычок запирающего устройства должен быть согнут.Затем контргайка ослабляет несколько оборотов, но по соображениям безопасности не полностью удаляется.

Теперь масляная труба может быть подключена к отверстию для масла, и может быть введено масло под давлением.Внутреннее кольцо подшипников немного расширится из-за приложенного давления, что позволит создать очень тонкую масляную пленку между диаметром отверстия подшипника и седлом вала. Благодаря конусообразному отверстию подшипник легко выйдет со своего места.

Большие переходники и втулки часто изготавливаются с масляными отверстиями и канавками, что позволяет демонтировать связанный подшипник, применяя метод впрыска масла.

На рисунке показана втулка серии AOH, которая выпускается с отверстиями для масла в стандартной комплектации. Соединительные отверстия и резьба расположены на боковой стороне платы отводящей втулки.

Еще существует переходная втулка, которая выпускается с отверстиями для масла в стандартной комплектации.

На переходных втулках соединение масляных отверстий и резьб расположено по узкой линии на лицевой стороне.

Типичные конструкции инструментов для снятия подшипников.

Съемник с реверсивными рычагами

Трех рычажный съемник

Съемник с гидравлическими шпинделями

Съемник с крытым корпусом и тремя рычагами

Снятие подшипников с помощью тепла

При снятии подшипников нагрев их или сепаратора может немного облегчить процесс.В зависимости от конкретного случая нагрев сепаратора может иметь как недостатки, так и преимущества.Для массового удаления внутренних цилиндрических роликовых подшипников, например, при капитальном ремонте подшипников на оси, соответствующими инструментами для их снятия являются термокольца.

Термокольца представляют собой прорезиненные кольца из твердого алюминия с изолированными ручками.Диаметр отверстия кольца регулируется до диаметра дорожки качения в зависимости от типа подшипника, который необходимо удалить.Простые термокольца не имеют встроенного источника тепла, поэтому их необходимо нагревать с помощью плиты или аналогичных греющих средств.Необходимая температура и время нагрева обычно определяются практическим опытом.

Более продвинутый дизайн этого простого, но эффективного инструмента — это термокольца с встроенными нагревательными элементами.Для снятия подшипниковых колец с использованием термоколец, поверхность кольца должна быть слегка смазана тонким термостойким машинным маслом.Нагретое термокольцо должно быть размещено вокруг кольца подшипника и зажато с помощью ручек. Для того, чтобы тонкостенное кольцо подшипника быстро принимало тепло термокольца.Как только кольцо расширяется из-за передаваемого тепла, оно становится свободным и может легко удаляться со своего места даже при сильных помехах.Из-за того, что после каждого удаления необходимо повторно разогревать простые термокольца, для эффективного массового производства может потребоваться использование более чем одного термокольца.

Как снять подшипник с генератора передний и задний

Подшипники – самые незаменимые и важнейшие компоненты генератора. Когда они приходит в негодность, работа агрегата усложняется, и в скором времени сам генератор выходит из строя. Чтобы застраховаться от этого, рекомендуется их своевременно обновлять. Узнаем, как снять подшипник с генератора грамотно.

Подшипники, как основные составляющие генератора

Генератор – важный узел автомобиля, обеспечивающий питание различных элементов цепи. Кроме того, генератор подзаряжает аккумулятор в процессе функционирования силового агрегата. Неисправности генератора способны привести к сложностям запуска и невозможности нормального передвижения.

Генераторы бывают разных модификаций. Например, на модели ВАЗ 2108, 2109 устанавливается агрегат старых модификаций, на 2115 и все современные отечественные версии – новые серии генераторов.

Примечательно, что гены новых серий отличаются значительной мощностью, они более производительны. Правда, стоимость устройств начинается с суммы, не меньше 4 тысяч рублей. Вот и приходится автовладельцам тщательно оберегать его, исключая все возможные причины порчи, в том числе и проблемы с подшипником.

Подшипник – это одна из основных частей генератора. Непосредственно он связан с ротором (якорем) генератора. Подшипники окружают якорь, он вращается в них. Один из подшипников инсталлирован в переднюю крышку, другой – напрессован на вал ротора. Оба элемента при установке запрессовываются, поэтому осуществить их снятие – не такая уж и простая процедура.

Главный симптом испорченного подшипника

Генератор может выходить из строя по разным причинам. Если в неисправности виновны подшипники, то об этом свидетельствует свист под капотом.

Как правило, «свистит» изношенный подшипник. Т.е, он не полностью вышел из строя, но работает вполсилы, а в скором времени ожидается его полный дефект. Зарядка тоже может не пропадать, но есть большой риск заклинивания генератора. Очевидно, что такие подшипники следует заменять.

Определить неисправность подшипника генератора могут легко специалисты, прослушав шум на снятом агрегате специальным приспособлением.

Снятие и замена

До того, как начать процедуру замены, следует обзавестись новыми и качественными подшипниками. Обязательно надо сверить по модели генератора, какие именно модели подшипников установлены, чтобы не бегать заново в магазин.

К примеру, на генераторе ВАЗ четырнадцатой модели устанавливаются две марки подшипника. Задний, как правило, иностранный аналог 6202-2RS или отечественный оригинальный вариант 180202. Передний – 180302 или тоже аналог. Цена на подшипники отечественного производства не высока – не больше 100 рублей за штуку, импортные – дороже чуть ли не вдвое.

Алгоритм проведения процедуры демонтажа:

  • Снимается крышка гена;

  • С помощью отвертки демонтируется регулятор с щетками.

Внимание. Щеточный узел снимается в целях страховки. При располовинчивании генератора, щетки могут легко сломаться, если их не снять.

  • Шприцем заливаем в раздел, где генератор располовинчивается, по всей окружности, жидкость ВД;

  • Немного жидкости капается также на крепежные винты передней крышки генератора.

Совет. Обработка шприцем хороша тем, что не дает жидкости ВД разливаться в больших количествах, пачкая рабочее место и сам генератор. С помощью шприца жидкость удается выдавливать в малых количествах, что и требуется. Игла также поможет ввести жидкость внутрь, чтобы ВД попала на вал и внутреннюю обойму подшипника.

  • Берется длинная крестовая отвертка, которой отворачиваются крепежные винты, ранее обработанные ВД;

Внимание. В целях облегчения снятия болтов, на некоторых из них проделываются шлицы. И снимать их надо уже мощной шлицевой отверткой.

Перед тем, как разделить переднюю и заднюю часть генератора, следует пометить, как обе половинки сидят относительно друг друга, чтобы при обратной сборке ничего не перепутать!

  • Генератор половинчится легкими и аккуратными ударами молотка;
  • Теперь необходимо отвернуть вот эту гайку шкива (1 фото), зажав желательно половину генератора в тисках;

  • Отвернув гайку шкива, удастся снять шкив и промежуточную шайбу.

Остается снять подшипник с вала ротора:

  • Подается жидкость ВД 40 на передний и задний подшипники;
  • Выжидается немного времени (около 20-30 минут), пока ВД 40 сделает свое дело, затем обязательно через деревянную проставку, молоточком выбить аккуратно выбить вал (несколько легких ударов);

Передний подшипник генератора сидит вот здесь, в одной из половинок генератора. Вал ротора вышел, остается выпрессовать подшипник.

Подшипники, как передний, так и задний, можно снимать при помощи съемника. Но снимать с якоря генератора подшипник в разы сложнее.

  • Съемник следует правильно установить;
  • Затем отцентрировать и зажать;
  • Вращая ручку-болт, снять подшипник.

Передний подшипник генератора легче снять другим способом, особенно если он закернен:

  • С внутренней стороны крышки вдеть железную болванку;
  • Поставить крышку с подшипником и болванкой на подставку;
  • Выбить легкими ударами молотка подшипник.

Можно воспользоваться дрелью с насаженным сверлом на 4 мм. Места кернения высверливаются, после чего подшипник легче выбивается или выпрессовывается.

Если передний подшипник сложно выбить, то не отчаивайтесь. По заводской технологии передняя крышка должна меняться в сборе. Остается только купить или найти аналогичную крышку с цельным подшипником и заменить.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
