Как снять европанель на ваз 2112

Евро панель на ваз 2110 снятие и установка

Замена панели приборов на ваз 2110 не простое дело, но его можно сделать самостоятельно, главное чтобы был необходимый инструмент. На сегодняшний день многие устанавливают на автомобили специальную евро панель на ваз 2110. Данная работа имеет некоторые тонкости, даже трудности, но обо всем по порядку.

Для проведения ремонтных работ под рукой должен быть набор инструментов:

1. Отвертка крестообразная, разных размеров.
2. Ключ с глубокой головкой на 10 мм.
3. Вороток или трещотка.
4. Нож.
5. Может понадобиться фонарик.

Снятие приборной панели на ваз 2110

Перед тем как приступать к ремонтным работам следует снять все элементы, которые находятся на приборной панели.

• То есть все, что можно снять, снимаем и только после этого можно приступать к снятию самой панели. В самом начале стоит отверткой поддеть на верхней части крепления заглушки, эта процедура делается как слева, так и справа.
• За заглушками располагаются гайки крепления приборной панели. Такое же крепление располагается и внизу тоже по обеим сторонам.
• Рядом с ними находится крепление диагностической колодки, его также откручивают. После этого необходимо убрать крепления по бокам каркаса.
• И еще следует открутить внутренние крепления, их несколько, первый можно увидеть под блоком предохранителей, а второй в бардачке.
• Но перед этим следует убрать блок предохранителей, чтобы не повредить его и проводку под ним. Все провода соединены с панелью хомутами, их перекусывают кусачками или острым ножом.
• Вот теперь можно пробовать снимать приборную панель, провода, которые могут помешать при снятии. Установка обычной приборной панели проводится в обратной последовательности.

Комплект евро панели на ваз 2110

Все кто владеет автомобилем такой марки, меняют старую панель приборов на новую евро панель, которая появилась на автомобилях после 2006 года выпуска.

Конечно, в такой работе ничего практически менять не нужно, но стоит приобрести полный комплект и проводить замену евро панели на ваз 2110:

1. Панель приборов с накладками.
2. Комбинация приборов ваз 2110 евро панель.
3. Кнопки.
4. Передний план отопителя и его блока.
5. Руль, новый кожух и ручки переключения.

Вот в таком составе продается евро панель, конечно, многие детали можно купить и по отдельности, но все должно подходить под этот комплект.

Установка приборной панели от Приоры на ваз 2110

Также сегодня стало модно устанавливать панель приборов от Приоры на ваз 2110. Внешность приобретает привлекательный вид, но вот по вложениям будет значительно дороже, чем евро приборная панель ваз 2110. То есть панель придется дорабатывать, и главной проблемой станут разъемы под электропроводку.

Но эту проблему решают путем:

1. Приобретения электропроводки от Приоры в полном комплекте.
2. Можно вручную состыковать два типа проводов.

Но тут стоит тщательно обдумать, нужно ли будет проводить дорогостоящие манипуляции. Чаще всего такую процедуру проводят на своих автомобилях молодежь.

Накладки на панель ваз 2110

Чаще всего старую приборную панель хотят поменять, так как она потеряла внешний вид. Но тут есть выход из положения не ставить новую панель, а сейчас продается на ваз 2110 накладка евро панели.

Сейчас существует несколько видов накладок на евро панели:

1. Евро – 1, ее еще называют каприз, то есть, она идентична обычной приборной панели ваз 2110, только тут отсутствует полочка со стороны пассажира.
2. Евро – 2, и конечно, можно найти евро – 3, но они больше подходят для современных вазовских автомобилей.

Но все же и такой вариант накладки можно установить. Если говорить, о качестве таких накладок, то они качественные и мягкие, если конечно, не приобрести подделку.

При покупке стоит обратить внимание, чтобы накладка имела полный пакет составляющих:

• Сама накладка.
• Кнопки приборов.
• Щиток под приборы.
• Конструкция имеет отличия, поэтому стоит приобрести заглушки.
• Все кнопки и колодки.
• Воздуховоды.
• Крепление на щиток предохранителей.

Как установить накладку не разбирая приборную панель

Любая приборная панель на ваз 2110 состоит из нескольких частей, а вот евро панель представляет собой только накладку на верхнюю часть торпеды. И вот как раз чтобы не разбирать полностью панель приборов, можно провести замену только ее верхней части.

Замена проводится следующим образом:

1. Снять панель приборов.
2. Открыть бардачок, внутри него откручивают несколько саморезов.
3. Далее необходимо вытащить ЭБУ, и за ним открутить саморезы.
4. Ослабить щиток с предохранителями.
5. Затем необходимо открутить еще саморезы, которые, удерживают панель сверху. И после этого можно снять старую накладку.

Установка новой накладки

Перед тем как приступать к установке, необходимо провести подготовительные работы:

1. Сначала вымеряют размер новой накладки, и вырезают нужную деталь.
2. Но не стоит много срезать, так как после установки могут появиться незначительные пробелы около рулевого колеса.
3. Также рядом с воздуховодами тоже делают правильные разрезы, чтобы можно было материал подогнуть.
4. После этого примеряют готовую деталь.
5. Затем чтобы избежать скрипов панели следует наклеить специальный состав антискрип.
6. Если будет наклеиваться новая евро панель накладка, то необходимо приобрести специальные кронштейны.
7. Теперь можно приступать к установке кнопок и других элементов панели, и после этого евро панель крепиться при помощи саморезов.

Установка с разбором панели приборов

На первом этапе следует действовать по вышеописанному плану, а после делают так:

1. Полностью собрать накладку, и сразу на нее устанавливают все приборы и кнопки.
2. В ее основу закрепляют всю электропроводку, при помощи стяжек.
3. Затем идет подключение всех кнопок с нужным разъемам.
4. И после этого можно закреплять накладку на саморезы.

Конечно, такой способ, получается, отнимает гораздо больше времени, чем все остальные, но в этом случае можно провести хорошую шумоизоляцию, и чтобы в дальнейшем не появлялось неприятных скрипов. Если будет проводиться установка новой евро панели, то сразу следует заменить новые лампочки желательно светодиодные, которые помогут придать панели более современный внешний вид. Но стоит помнить, что сейчас очень трудно найти необходимый материал для замены, так как евро панель на ваз 2110 перестали выпускать уже долгое время назад, но можно найти на вторичном рынке и в прекрасном состоянии.

В заключении можно сказать, что ничего сложного в данной процедуре по замене нет, можно такой ремонт провести и своими руками.

Лада 2112 «ИраFastBack» › Бортжурнал › Каникулы.Часть 5.Снятие и шумоизоляция передней панели ВАЗ 2112

Снова всем шалоооом)

Как только с подкраской кузова было покончено (СЛАВА БОГАМ), я добрался и до глобальных переделок в салоне.
Сколько себя помню, самым адовым кошмаром для меня было — это снятие передней панели абсолютно на любых автомобилях.Прям если снимал — значит есть у тебя яйца чувак…Именно так мальчик становиться мужчиной, именно так проверяется характер, именно так закаляются нервные клетки)))

Зачем вообще ее снимать и есть ли в этом смысл?Работа не из простых
Отвечаю : — да есть!Есть, да еще какой!Чуть подробнее напишу в конце!
Вот уж за, что я не люблю тазы — так это за их мерзкие салоны.Даже не столько за сам салон сколько за шумы, скрипы и дребезги…Салон собран на соплях.При езде по нашим дорогам весь пластик расшатывается и салон начинает держаться на соплях и с божьей помощью.А на старых машинах, видавшие уже жизнь и эти дороги с божьей помощью на старых высохших соплях.
Меня всегда напрягали посторонние звуки в авто, дребезг, лязг.Вот так едешь с товарищами или с девушкой в машине — такой грохот стоит, будто едем на телеге в упряжке.я терпел.Но когда глаз стал дергаться, а волосы поседели, я понял что я готов.
Я прекрасно понимал что иномаркой она никогда не будет что с ней не делай…Но!
Цель вообще всего этого в том, что бы собрать ОЧЕНЬ НЕ ДУРСТВЕННЫЙ ТАЗ, в котором бы было ПРИЯТНО находиться, что бы она не выглядела как развалюха и вообще ярко демонстрировала что даже Лада — может быть вполне приятной машинкой, если к ней приложить руки, хотел собрать красивую, продуманную и скомпанованную машину, собрать для нее все лучшее что бы я мог, что бы ОНА НРАВИЛАСЬ МНЕ И МОИМ ПАССАЖИРАМ…

У меня салон был уже наполовину раскинут.Дело за малым…за храбростью…Я и представления не имел, что меня может там ждать…Тараканы, 6 килограмм проводов, штекеров, скруток…Труп. 😀

В один день я осмелился и стал плавно к этому подбираться.
Снял сидения, снял так называемую бороду (та часть панели которая должна перетекать в подлокотник), начал помаленьку вытаскивать ковры.
Карпет (ковры) крепятся под передней торпедой БОЛЬШИМИ ЧЕРНЫМИ ЗАКЛАДНЫМИ ГАЙКАМИ.
Мимо вы их не пропустите.Все разобрал и ушел домой.На след день на работе посмотрел как вообще это делают мудрые люди, куда смотреть, что крутить и так далее.

Оказалось она сидит всего лишь на 4 шпильках и нескольких винтах!
Но сложность в другом.ОБЯЗАТЕЛЬНО ПРИ СНЯТИИ ТОРПЕДЫ ПОМЕЧАЙТЕ ПРОВОДКУ!ОБЯЗАТЕЛЬНО!
Я оставлю ссылку на пошаговую инструкцию для снятия передней панели ваз 2110-12 тут :
Пошаговое снятие передней панели ваз 2110-12

Обезточиваем автомобиль (На противопожарный случай)
Разбираем бороду (Это не трудно)
Снимаем щиток приборов (это тоже не трудно) ПОМЕЧАЕМ ПРОВОДА
Откручиваем бордачок и отсоединяем клемму ПОМЕЧАЕМ ПРОВОДА
Откручиваем блок предохранителей вместе с крышкой ПОМЕЧАЕМ ПРОВОДА
Разбираем все кнопки и электроприборы на передней панели (борткомп, блок печки, кнопки, дефлеторы) И ТОЖЕ ПОМЕЧАЕМ ПРОВОДА
Когда перед вами голая панель отключаем все разъемы которые попадаются вам под руку И ИХ ТОЖЕ ПОМЕЧАЕМ!
Затем откручиваем винты: 1 в бордачке, 1 в кармане с предохранителями, 1 крепится к центрально распорке с правой стороны, и 2 винта по самым края торпеды.(они будут находиться недалеко от начала пластиковых порогов.И остается открутить большие черные гайки по центру и 2 гайки под неподвижными дефлеторами (которые очень трудно извлекаются)

Иииииии тянем панель вверх и на себя…Все она в у вас в руках.
Попутно отсоединяем оставшиеся штекера (например от сигнализации) и НЕ ЗАБЫВАЕМ ИХ ПОМЕЧАТЬ!
И видим вот такую девственную картину :

Не знаю как вы, но я потом еще сломал голову как эта панель разбирается, потому что состоит она еще из 3 разборных частей.на этой стадии фотографий не осталось.Скажу лишь на память, там будет огромная куча саморезов (которые лучше отложить в отдельную емкость).Первой снимается верхняя (мягкая часть), затем между собой разбираются две промежуточных.

И тащим домой всю эту байду мыть после стольких лет эксплуатации!

Забыл уточнить такой момент.После снятия панели, я снимал шумку для поклейки СТП!
Так вот снять без потерь ее может не получиться так как там будет море скрученных между собой проводов.
Ее пришлось надорвать и снять по частям, и пока я не растерял и не забыл как все было, разложил на пол и сфоткал.Потому что когда вы будете собирать все заново, само собой не вспомните нихрена.

Далее я отмыл пластик для обклейки шумкой.На грязный и пыльный пластик клеить само собой не желательно.Из огромного объема материала, я решил придерживаться инструкций со старого доброго сайта:
ЛАДА2111.РФ

Очень много подчерпнул информации по доработке АВТОВАЗА в целом отсюда.
P.S. в конце статьи по шумоизоляции торпедо, найдете инструкции как делать шумоизоляцию комплексно.
Не вижу смысла расписывать это все очень подробно, ведь там все более чем доступно рассказано, да и фоток у меня немного (так как телефон второй месяц лежал в ремонте)

Закупил в магазине СТП 4 мм для проклейки моторного щита
Закупил 2 листа моделина (хватит с головой если разумно его использовать)
Закупил 2 листа битопласта.

В крадце:
Обклеил моделином абсолютно все стыки пластиковых деталей (дефлекторы, борткомпьютер, блок печки, все кнопки, бордачок, а так же рамку в которую все вставляется с двух сторон (внутри и снаружи)

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

• Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
• Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
• Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

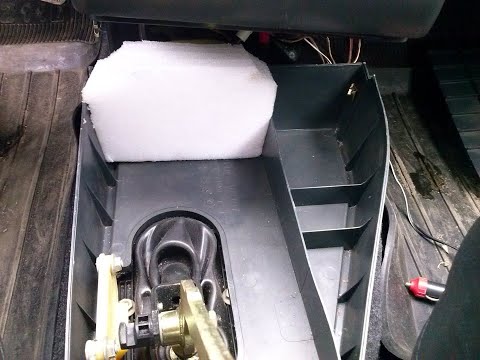

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

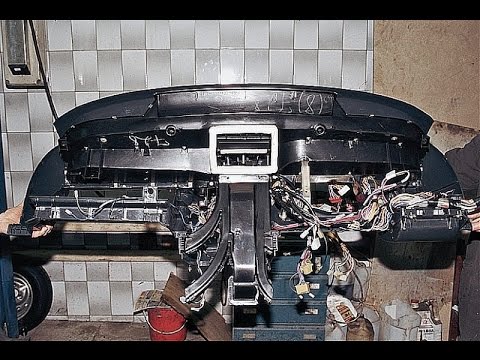

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Как снять воздуховоды 2112. Европанель. Снятие дефлекторов печки. 2110, 2111, 2112

Для просмотра онлайн кликните на видео ⤵

Дребезг дефлекторов отопителя (ПЕЧКА) ВАЗ 2110, 2111, 2112. Устраняем «сверчки» в салоне. Подробнее

Панели приборов и воздуховоды. ВАЗ 2110, 2112. Подробнее

Замена боковых решеток (сопла обдува) на торпедо ВАЗ 2110 (старая панель) без переделок. Подробнее

Как вытащить предмет из печки ваз/УПАЛА ЗАЖИГАЛКА(флешка и т.д.) В ОБДУВ ЛОБОВОГО СТЕКЛА Подробнее

Снятие решётки воздуховода ВАЗ 2110 Подробнее

Дефлекторы от Гранты на ВАЗ 2110. Подробнее

как снять направляющие воздуха от печки ваз 2110 — 2112 Подробнее

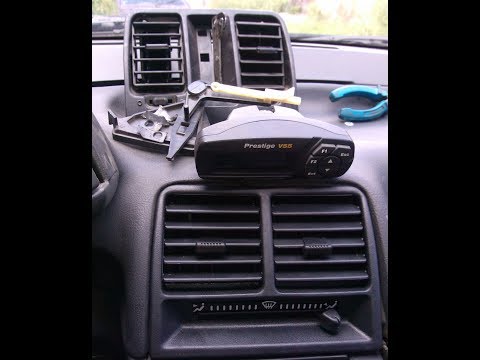

Ремонт дефлекторов ваз 2112 (Европанель) Подробнее

Почему печка не дует в ноги ваз 2111,2110 Подробнее

Слабо дует печка. Слабый поток из боковых воздуховодов. ВАЗ 2110 Подробнее

как снять торпеду ваз 2110 Подробнее

Замена радиатора отопителя(печки) нового образца ВАЗ 2110, 2111, 2112 Подробнее

Снятие блока управления печки ваз 2110 Подробнее

Как снять европанель торпедо целиком на ваз 2110, 11, 12 Подробнее

Европанель-2 Ваз 2110 Как снять евронакладку|Дневник ваз 2110 Подробнее

Снятие панели ваз 2110-2112 /старого образца / Подробнее

Продолжение первой части ,,Ремонт печки ВАЗ 2111,, Подробнее

Плохо дует печка в ноги ВАЗ 2110, 2111, 2112. Что делать? Подробнее

В лобовое стекло дует холодным воздухом Ваз 2110. Замена заслонки печки. Подробнее

Панель приборов на ВАЗ 2112 европанель. Инструкция установки

Инструкция по установке европанели на ВАЗ 2110

Многим попросту не нравится старая панель приборов, а кто-то хочет европанель на ВАЗ 2110 потому, что старая уже потеряла вид, так сказать – поизносилась. В любом случае решившись на замену, нужно решить и еще пару вопросов: где взять подходящую панель и как будет происходить установка: своими силами, или же это дело поручат специалистам?

Сразу определимся: в установке европанели собственноручно нет ничего сложного, поэтому вполне можно на это решиться. К тому же вы сами проконтролируете все этапы, возможно, захотите одновременно с этой работой провести и другие – по устранению шумов и скрипов во время езды, ветроизоляции и т.п.

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

• Накладка Евро-1, другое название которой – Каприз. У нее такая же комбинация приборов, как у ВАЗ 2110, единственно – нет полочки со стороны пассажира;

• Евро-2 практически ничем, кроме наличия упомянутой полочки, не отличается.

Еще в продаже есть накладка Евро-3. Но она – для более поздних и продвинутых ВАЗовских автомобилей – Приоры, Калины. Дело в том, что в этом варианте предусмотрено больше приборов, например, здесь есть блок для климат-контроля, чего в десятке не наблюдается. Хотя, в принципе, при желании установка этого варианта тоже возможна.

Любая евронакладка из упомянутых – товар качественный, если, конечно, не является дешевой подделкой. Она более мягкая и даже, как утверждают, производители, менее травмоопасная, как старая. Кроме того, после ее установки должна улучшиться подача теплого воздуха на боковые стекла.

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

• Евронакладка;
• Вставки для включателей (кнопок) приборов;
• Отделка на щиток приборов;
• Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
• Сами кнопки и две колодки для них :
  • Сдвоенная – для ближнего света и габаритов;
  • Для включения противотуманных фар;
  • Обогрева заднего стекла.
• Воздуховоды;
• Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
• Кронштейны, крепящие щиток приборов.

Кроме того, если вас не совсем устраивает такая комбинация, и нужны еще кнопки для других приборов, то их, а также колодочки к ним можно докупать отдельно.

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

1. Дрель;
2. Отвертка;
3. Саморезы.

Процесс демонтажа проходит так:

• Снимаем приборную панель;
• Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
• Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
• Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
• Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
• Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора. Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
• Теперь можно спокойно снять накладку.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

1. Нужно, замерив, обрезать излишки материала;
2. Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
3. Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
4. Осуществляем примерку и регулируем обрезку;
5. Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
6. Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
7. Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

1. Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
2. В основании панели аккуратно крепим жгут проводов;
3. К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
4. Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
5. Саморезами закрепляем накладку.

Этот метод, хоть и занимает больше времени, зато дает возможность качественной шумоизоляции для устранения всех раздражающих скрипов.

Также рекомендуем поменять лампочки на качественные аналоги или светодиоды. Так, обновленная панель будет выглядеть еще солиднее.

Где взять европанель?

Дело в том, что евронакладки, а также европанели в сборе стали дефицитом, поскольку их выпуск прекращен уже более пяти лет назад. Поэтому в основном продают б/у в хорошем состоянии, новую найти довольно сложно. Если вдруг предлагаемый товар вам не подходит, можно поставить Приоровскую, полностью разобрав старую.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Нюансы европанели приборов на ВАЗ 2112 и особенности ее ремонта

Многие автовладельцы хотели бы заменить панель приборов ВАЗ 2112 на европанель. Такая замена привносит в управление транспортным средством больше комфорта и возможностей. О том, что такое европанель и как ее установить на автомобиль ВАЗ 2111 и двенадцатую модель будет рассказано в статье.

Описание и расположение индикаторов на панели

После 2006 года на автомобили ВАЗ 2112 устанавливалась новая приборная панель. По не до конца понятным причинам любое ее описание включает приставку «евро», вероятно из-за ее современности и качества.

Но, чтобы пользоваться ей, необходимо знать обозначения, которые не всегда просто понять даже из инструкции. О том, что обозначает тот или другой индикатор и лампочка, часто можно только догадываться. Чтобы облегчить себе эту задачу, обратите внимание на схему щитка приборов внизу и пояснения к ней.

Описание панели

1. Стрелочный указатель. Предназначен для обозначения приблизительной температуры охлаждающей жидкости. Данные получаются от датчика, который устанавливается в промежутке между головкой блока цилиндров и термостатом. Это позволяет получить точные данные. Секции имеют диапазон в 20 градусов, нижний уровень 50, а верхний – 130.
2. Тахометр. Его предназначение известно любому водителю – показывать обороты двигателя в минуту. Секции по 5 единиц, оцифрованы каждые 10 единиц. Чтобы получить реальное значение, добавляйте к цифре пару нулей. Начиная с 55, двигатель входит в красную зону по оборотам.
3. Указатель левого поворотника.
4. Аналогичный указатель для правого поворотника.
5. Спидометр. Относится к индукционному типу и получает данные о скорости с датчика на КПП. К сожалению, точно не очень высока, погрешность может быть до 5 км/ч и даже больше.
6. Определитель уровня топлива. Датчик находится непосредственно в баке.
7. Контрольная лампа, обозначающая опасно низкий уровень топлива.
8. Индикатор ближнего света.
9. Лампа для контроля количества тормозной жидкости.
10. Индикатор дальнего света.
11. Рычажок для корректировки часов.
12. Общий (одометр) и суточный пробег.
13. Аварийная сигнализация.
14. Сбой электронных систем, приведший к критической неисправности двигателя.
15. Часы и термометр.
16. Низкой напряжение зарядки батареи.
17. Лампа сигнализации включения ручника.
18. Критический уровень давления масла.
19. Индикатор обогатителя топливной смеси.

Ориентируясь по указанной выше схеме вы легко сможете запомнить, что означает тот или иной тревожный огонек. И хотя это для ВАЗ 2112 комбинация приборов, на других машинах ВАЗа она примерно такая же.

Возможные неисправности

Возможные неисправности с панелью могут быть связаны с неправильным подключением. Из-за этого часть индикаторов или даже все могут не работать.

Если изначально все функционировало нормально, а потом возникли какие-то неисправности, проверьте состояние проводки. После длительной эксплуатации могут отваливаться различные кнопки, но их легко можно заменить. Случается и перегорание блока предохранителей, его замена обойдется уже в 1800 рублей.

Инструкция по монтажу и ремонту

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

• понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
• воздухопровод;
• различные вставки, кнопки (5 штук) и колодки;
• новый жгут проводов, подходящий для схемы подключения;
• кронштейны для крепления приборного щитка;

Алгоритм действий

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку панели приборов. Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.

Идеи для тюнинга

Если у вас ВАЗ 2112 тюнинг доступен для панели не слишком широкий. Но можете установить дополнительную подсветку приборов, чтобы ночью в темноте видеть все показания. Это просто смотрится стильно, особенно если использовать для подсветки тюнинговый синий цвет.

На этой панели много места под кнопки, которые на старой машине не нужны. Но можете установить обогрев боковых зеркал и вывести его включение на эти кнопки.

Устанавливаем европанель и делаем шумоизоляцию на ВАЗ 2112, ВАЗ 2111, ВАЗ 2110

Сейчас мы попробуем разобраться в том, как же установить европейский вариант панели на отечественный автомобиль ВАЗ – 2110. Перед тем как начать процесс установки необходимо решить для себя необходимость присутствия шумовой изоляции кузова отечественного автомобиля. Все дело в том, что данные процедуры лучше и легче выполнять одновременно. Берем европейскую панель и тщательно рассматриваем ее. Как выглядит сама накладка и как выглядят вставки для самых разных кнопок и отверстий для хода воздуха. Кроме того, рассмотрите, как выглядят заглушки панели, кронштейн, а также кнопка для обогрева стекла задней части автомобиля.

В своем распоряжении мы имеем только заводской вариант отечественного автомобиля ВАЗ – 2110, который оснащен все той же заводской панелью. Прежде всего, не стоит забывать о бережном отношениик вашему автомобилю. Перед тем как начать процесс замены панели начинаем работу, которая связана с шумовой изоляцией вашего транспортного средства.

Для этого нам понадобится порядка шести листов БИМАСТ – ДОМС, а также примерно три – четыре листа сплена. Конечно, речь идет о материале, который рассчитан с запасом на неполадки. Кроме того, стоит приобрести и тонкий поролон, который может самостоятельно приклеиваться, в размере пяти листов будет вполне достаточно. Во-первых, необходимо снять передние сиденья своего автомобиля. Что касается верхней части тоннеля половой части, то его нужно снять при помощи отвертки. После этого снимаем и нижнюю часть тоннеля.

После этого принимаемся за снятие рулевого кожуха и руля, а для этого нужно открутить три самореза и всего четыре винта. После этого необходимо обязательно демонтировать переключатели под рулевой системы. Выполнив все вышеперечисленное, проводим работы, которые связаны демонтажем блока, реле и бардачка, после чего снимаем регулятор фар и приборную панель. И наконец, добравшись до крепежей заводской панели, откручиваем и их. Теперь остается вынуть ее из автомобильного кузова, а в процессе отсоединения необходимо открутить все, что связывает панель и приборы автомобиля. Помните о том, что заводскую систему шумовой изоляции также необходимо удалить, ведь теперь она у вас будет новая. Стандартная накладка отечественной панели должна быть удалена и нужно установить щиток универсальных приборов. Теперь нужно закрепить жгуты приборов, и уплотнить стыки воздушных отверстий. Стоит помнить и о том, что дополнительные функции потребуют дополнительных кнопок, которые найдут свое применение в европейской варианте автомобильной панели, и конечно, дополнительные провода, которые нужно подключить именно сейчас, так как потом это сделать будет невозможно.

После того, как проделано все вышеперечисленное, можно заняться тем, что завернуть в битопласт и все его разъемы, которые имеются в наличие у евро панели. Евро накладки также прикручиваем при помощи саморезов. После этого стоит отметить, что работа, которая связана с установкой новой панели, полностью завершена. Теперь можно наложить материалы, которые обеспечат полную шумовую изоляцию вашего транспортного средства. После того как на все необходимые места был наложен специальный материал моно провести работы, которые связаны с наклеиванием СПЛЭН. Помните о том, что специалисты отмечают тот факт, что СПЛЭН является довольно удобным материалом, а процесс работы с ним не займет большое количество времени и не потребует для этого много ваших сил.

И так, проделав сложную работу, наступила финальная часть нашего процесса. Устанавливаем панель на ее место в вашем автомобиле. Помните о том, что на всю работу вам не потребуется более двух дней, но из всего срока самую большую рабочую часть необходимо потратить на то, чтобы произвести новое подключение системы сигнализации.
